Sikaplan® Speier AF Rechteckig
Sikaplan® Speier AF Rechteckig ist ein vorgefertigtes Formteil zur horizontalen Entwässerung durch die Attika auf Flachdächern. Es verfügt über eine angeschweißte Anschlussfolie für eine einfache Verbindung mit der Sikaplan® Dachabdichtungsbahn.
- Mit angeschweißter Anschlussfolie
- UV-stabilisiert
- Kältebeständig und schlagfest
Anwendung
Für die horizontale Entwässerung durch die Attika bei Sikaplan® Flachdächern.Vorteile
- Mit angeschweißter Anschlussfolie
- UV-stabilisiert
- Kältebeständig und schlagfest
Verpackung
Je nach Bestellmenge und Produktgröße werden die Speier auf Paletten
oder in Kartons verpackt.
Farbe
| Grundkörper | Seidengrau, ähnlich RAL 7044 |
| Anschlussfolie | Sikaplan U-18 in hellgrau, ähnlich RAL 7047 |
Produktdetails
Chemische Basis
PVC
Lagerfähigkeit
Bei sachgemäßer Lagerung behält das Produkt seine Eigenschaften.
Lagerbedingungen
Das Produkt sollte in der ungeöffneten, unbeschädigten und versiegelten
Originalverpackung trocken bei Temperaturen zwischen +5 °C und +30 °C
gelagert werden.

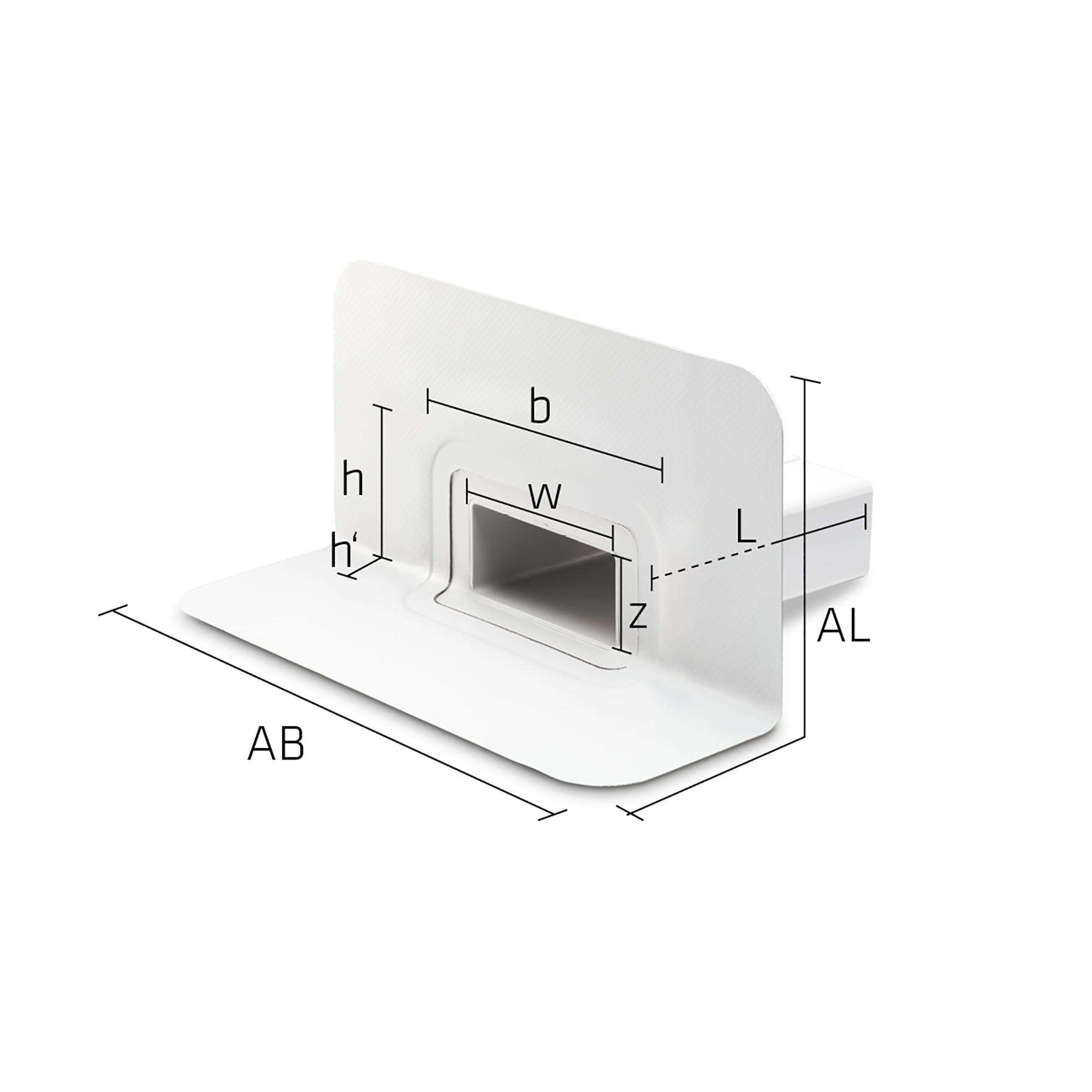

Abmessungen
| Innenabmessung (w x z) | b | h | h' | L |
| 120 x 60 | 300 | 150 | 90 | 300, 600 |
| 180 x 80 | 360 | 170 | 90 | 300, 600 |
| 300 x 80 | 480 | 170 | 90 | 300, 600 |
| 300 x 100 | 480 | 190 | 90 | 300, 600 |
| 500 x 100 | 680 | 190 | 90 | 300, 600 |
| 750 x 100 | 930 | 190 | 90 | 300, 600 |
| 1000 x 100 | 1180 | 190 | 90 | 300, 600 |
Alle Angaben sind in Millimetern.
| Anschlussfolie für | AB | AL |
| 120 x 60 | 500 | 440 |
| 180 x 80 | 560 | 460 |
| 300 x 80 | 680 | 460 |
| 300 x 100 | 680 | 480 |
| 500 x 100 | 880 | 480 |
| 750 x 100 | 1130 | 480 |
| 1000 x 100 | 1380 | 480 |
Alle Angaben sind in Millimetern.
Ablaufleistung
| Innenabmessung | Anstauhöhe | Anstauhöhe |
| 120 x 60 mm | 1,30 l/s | 3,50 l/s |
| 180 x 80 mm | 1,90 l/s | 5,00 l/s |
| 300 x 80 mm | 3,00 l/s | 7,80 l/s |
| 300 x 100 mm | 3,00 l/s | 7,80 l/s |
| 500 x 100 mm | 5,50 l/s | 13,40 l/s |
| 750 x 100 mm | 7,50 l/s | 19,20 l/s |
| 1000 x 100 mm | 12,60 l/s | 29,40 l/s |
Anwendung
VERARBEITUNG
Die aktuellste Version der Sikaplan® Verlegeanleitung
ist zu beachten.
Der Sikaplan® Speier AF Rechteckig muss sicher in der
Unterkonstruktion befestigt werden.
