Sikafloor® VS Therm

Vormontierter Verteilerschrank zum Temperieren von Fußbodenheizungskonstruktionen.

Sikafloor® VS Therm ist ein Heizkreisverteilerschrank zum Anschluss der Heizkreise aus Sikafloor® HR Therm an das Heizungssystem. Je nach Bestellung wird Sikafloor® VS Therm mit einem Unterputz oder einem Aufputzschrank geliefert.

Sikafloor® VS Therm kann individuell wie folgt
nach den Bedürfnissen ausgestattet werden:
  • Auf oder Unterputzschrank
  • Heizkreisverteiler mit 2 bis 15 Heizkreisanschlüssen
  • Sikafloor® VSP Therm
  • Sikafloor® WMZ Therm
Produktdatenblatt Alle Dokumente anzeigen

Anwendungsbereich

Sikafloor® VS Therm ist geeignet für die Verwendung in Heizungsystemen nach geltenden Normen und Richtlinien zur Anbindung von Heizkreisen aus Sikafloor® HR Therm.

Vorteile

Sikafloor® VS Therm kann individuell wie folgt
nach den Bedürfnissen ausgestattet werden:
  • Auf oder Unterputzschrank
  • Heizkreisverteiler mit 2 bis 15 Heizkreisanschlüssen
  • Sikafloor® VSP Therm
  • Sikafloor® WMZ Therm

Verpackung / Artikelinformation

1 Stück im Karton

Farbe

weiß

Produktdetails

Produktinformationen

Lagerfähigkeit

 -

Lagerbedingungen

kühl und trocken
Systeminformation

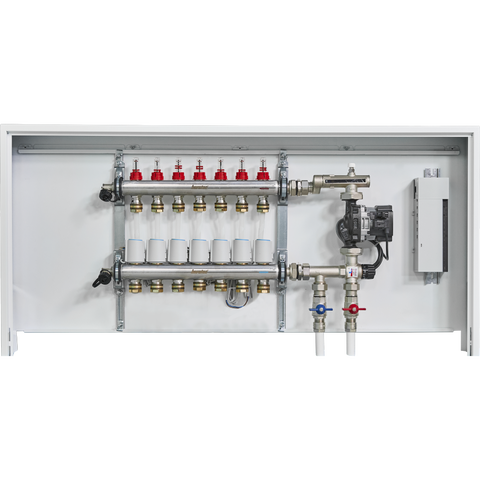

Systemaufbau

Sikafloor® VS Therm wird mit folgenden Komponenten geliefert (je nach Bestellung, in entsprechender Anzahl oder Ausführung)

  •  Aufputz oder Unterputzschrank Feuerverzinkt in weiß
  • Klemmleiste zum Anschluss der Stellantriebe
  • Heizkreisverteiler für 2 bis 15 Heizkreisanschlüsse mit Durchflussanzeiger und Stellantrieben
  • Klemmringverschraubungen und Winkelrohrspangen


Anwendung

Anwendungsschritte

VERARBEITUNG

Sikafloor® VS Therm ist nur zusammen mit Originalzubehör und geeigneten Werkzeugen zu montieren und einzustellen. Die Montage und
Wartung nur bei druckloser Anlage vornehmen. Sikafloor® VS Therm wird auf die Höhe der fertigen Fußbodenkonstruktion eingestellt und fest
monitiert. Im Anschluss können die Heizrohre Sikafloor® HR Therm mit den mitgelieferten Winkelrohrspangen in den Verteilerkasten eingeführt und mit Hilfe der Klemmringverschraubungen (Schlüsselweite M27; Kraft 15 Nm) angeschlossen werden. Der Anschluss an die Heizungsanlage muss durch Heizungs- und Sanitärfachkräfte erfolgen. Der Anschluss der Stellantriebe an die Klemmleiste muss durch eine Elektrofachkraft bzw. unterwiesenes Fachpersonal erfolgen.
