SikaMelt®-603 IS
Schnell aushärtender Polyurethan-Hotmelt mit hoher Anfangsfestigkeit für Textilkaschierung
SikaMelt®-603 IS ist ein reaktiver Polyurethan Hotmelt Klebstoff, der über das Vorhandensein von Umgebungsfeuchtigkeit aushärtet. SikaMelt®-603 IS wurde für Standard Textillaminier Prozesse entwickelt, und verfügt über sehr gute Eigenschaften bezüglich seiner Waschbeständigkeit. Des Weiteren zeichnet sich dieser Klebstoff durch seine kurze Durchhärtezeit aus, was für bestimmte Anwendungen einen Nutzungsvorteil darstellen kann.
- Hohe Anfangsfestigkeit
- Schnelle Aushärtung
- Sehr gute Wasch-/ Reinigungsbeständigkeit
- Breites Haftungsspektrum
PRODUKTVORTEILE
- Hohe Anfangsfestigkeit
- Schnelle Aushärtung
- Sehr gute Wasch-/ Reinigungsbeständigkeit
- Breites Haftungsspektrum
Anwendung
SikaMelt®-603 IS ist geeignet für eine dauerhafte Verklebung von Schaumstoffen und Membranen für hoch wasserabweisende Textilien. SikaMelt®-603 IS ist speziell darauf ausgelegt, die Anforderungen für Laminieranwendungen in der Textilindustrie zu erfüllen. Dieses Produkt ist nur für erfahrene professionelle Anwender geeignet. Um Haftung und Materialverträglichkeit sicherzustellen, müssen Tests mit den jeweils verwendeten Originalsubstraten unter Produktionsbedingungen durchgeführt werden.Verpackung
| Beutel | 2 kg |
| Hobbock | 20 kg |
| Beutel (Karton) | 22 kg |
| Fass | 200 kg |
Produktdetails
| Chemische Basis | Polyurethan | |
| Farbe (CQP001-1) | Transparent | |
| Härtungsmechanismus | Feuchtigkeitshärtend | |
| Dichte | 1,2 kg/l | |
| Viskosität (Brookfield) | bei 70 °C | 23 000 mPa·s |
| Erweichungspunkt (CQP538-5) | 30 °C | |
| Applikationstemperatur |
kurzzeitig max. 1h | 70 – 140 °C 160 °C A |
| Durchhärtungszeit (CQP558-1) | 2,5 h | |
| Zugfestigkeit (CQP036-3) | 2,6 MPa | |
| Haltbarkeit | 18 Monate |
| CQP = Corporate Quality Procedure | A) Nur gültig für Düse |
HÄRTUNGSMECHANISMUS
SikaMelt®-603 IS vernetzt durch Reaktion mit Luftfeuchte. Bei niedrigen Temperaturen ist der Wassergehalt der Luft niedriger und die Aushärtung erfolgt langsamer (siehe Diagramm 1).
Bei der Verklebung von hydrophoben (z.B. PP) und/oder feuchtigkeitsundurchlässigen Materialien muss eine längere Aushärtezeit berücksichtigt werden. Dies bezieht sich insbesondere auf Montageverklebungen mit Klebstoffschichtdicken > 100 µm. Bei Kaschieranwendungen von hydrophoben und/oder feuchtigkeitsundurchlässigen Materialien darf die Schichtstärke des Klebstoffs 100 µm nicht überschreiten. In solchen Fällen sind projektbezogenen Versuche mit Originalmaterialien unter prozessnahen Bedingungen notwendig.

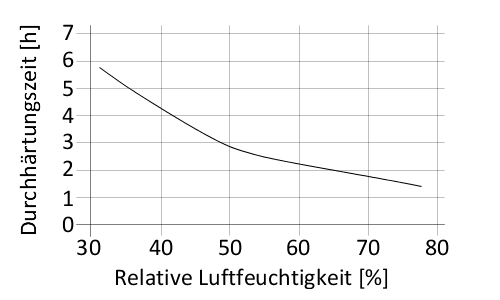

Diagramm 1: Durchhärtungszeit für einen 500 µm Klebstofffilm
CHEMISCHE BESTÄNDIGKEIT
SikaMelt®-603 IS ist beständig gegen wässrige Medien (Tenside, schwache Säuren und Laugen) und temporär beständig gegen Treibstoffe, Lösungsmittel und Mineralöle.
Die chemische Beständigkeit hängt von verschiedenen Faktoren wie Zusammensetzung, Konzentration, Temperatur und Einwirkdauer ab. Im Vorfeld müssen deshalb projektbezogenen Prüfungen bezüglich der chemischen und thermischen Belastung durchgeführt werden.
Anwendung
Oberflächenvorbereitung
Die Substratoberflächen müssen sauber, trocken und frei von Fett, Öl und Staub sein.
In Abhängigkeit von der Oberfläche und dem Substrat, kann eine physikalische oder chemische Vorbehandlung notwendig sein. Die Art der Vorbehandlung muss durch Versuche im Vorfeld ermittelt werden.
Bei der Verklebung von Metallen werden die besten Ergebnisse bei einer Substrattemperatur von 40 °C bis 60 °C erzielt.
Verarbeitung
Mit geeigneten Auftragseinheiten lässt sich SikaMelt®-603 IS als Film, Punkt, Raupe, sowie im Sprühverfahren auftragen. Für den Einsatz in automatisierten Anlagen ist die Verwendung geeigneter Filtersysteme erforderlich.
Um die gewünschten Verarbeitungseigenschaften einzustellen, kann die Klebstoffviskosität mittels der Verarbeitungstemperatur angepasst werden (siehe Tabelle Typische Produkteigenschaften).
Während Verarbeitungspausen von SikaMelt®-603 IS ist folgende Vorgehensweise einzuhalten:
Bei Unterbrechungen ≥ 1 h ist die Anlagentemperatur auf 80 °C zu senken, bei Unterbrechungen ≥ 4 h ist die Heizung der Anlage auszuschalten.
Um eine gleichbleibenden Qualität während des Verarbeitungszeitraums zu gewährleisten, wird empfohlen den Klebstoff bei der Förderung aus einem Schmelztank mittels Stickstoff, Kohlendioxid oder Trockenluft zu schützen, um mögliche Reaktionen des Produktes mit Feuchte zu vermeiden. Bei Pausen oder Stillständen sollte die Auftragsdüse in trockenes Öl getaucht werden, um einer Durchhärtung des Klebstoffs vorzubeugen.
Eine Beratung bezüglich eines geeigneten Verarbeitungssystems erfolgt durch das System Engineering der Sika Industry.
Entfernung
Die Anlagen und Auftragseinheiten können mit SikaMelt®-009 gereinigt werden. Ausgehärtetes Material kann mit SikaMelt®-001 angequollen und anschließend mechanisch entfernt werden (siehe auch Reinigungsanleitung).
Nicht ausgehärteter SikaMelt®-603 IS kann von Werkzeug und Geräten mit Sika®Remover-208 oder anderen geeigneten Lösemitteln entfernt werden.
Bei Hautkontakt ist die betroffene Stelle sofort mit Sika® Cleaner 350H oder einer geeigneten Handwaschpaste und Wasser zu reinigen.
Keine Lösungsmittel auf der Haut verwenden.
LAGERBEDINGUNGEN
SikaMelt®-603 IS muss bei Temperaturen von unter 30 °C und an einem trockenen Platz gelagert werden.
Während des Transports sind Temperaturen von bis zu 60 °C für max. 2 Wochen zulässig.
