SikaBiresin® CR144 CH141 CA141
SikaBiresin® CR144 CH141 CA141 ist ein beschleunigtes, anhydridgehärtetes Epoxidharzsystem mit thermischen Eigenschaften bis zu 138 °C. Es ist besonders für beheizte Prozesse geeignet, die eine sehr lange Topfzeit erfordern.
- Sehr lange Topfzeit
- Ausgezeichnete mechanische Eigenschaften
- Reaktivität durch Beschleuniger (C) einstellbar
PRODUKTVORTEILE
- Sehr lange Topfzeit
- Ausgezeichnete mechanische Eigenschaften
- Reaktivität durch Beschleuniger (C) einstellbar
Anwendung
SikaBiresin® CR144 CH141 CA141 ist aufgrund seiner niedrigen Viskosität, guten Faserbenetzung und sehr langen Topfzeit besonders gut für Filament-Winding- und Pultrusionsverfahren geeignet.Dieses Produkt ist nur für erfahrene Anwender geeignet. Um die Materialkompatibilität sicherzustellen müssen Versuche unter den vorherrschenden Verarbeitungsbedingungen und mit zusätzlichen Materialien wie Fasern und Trennmitteln durchgeführt werden.
Verpackung
SikaBiresin® CR144 (A)
| Eimer | 10 kg |
| Fass | 200 kg |
| IBC | 1000 kg |
SikaBiresin® CH141 (B)
| Eimer | 9 kg |
| Fass | 220 kg |
| IBC | 1100 kg |
SikaBiresin® CA141 (C)
| Kanister | 0.2 kg |
| Eimer | 10 kg |
Produktdetails
| Eigenschaften |
| ||||
| Chemische Basis |
| ||||
| Farbe |
| ||||
| Dichte | flüssig fest |
| |||
| Mischungsverhältnis | nach Gewicht |
| |||
| Viskosität (CQP029-4) |
Mischung |
| |||
| Topfzeit (CQP021-3 / Gel Timer TECAM) | 24 Stunden | ||||
| Härtungsbedingungen | 3 Stunden bei 80 °C + 3 Stunden bei 120 °C + 3 Stunden bei 140 °C | ||||
| Zugfestigkeit (CQP036-2 / ISO 527) | 95 MPa | ||||
| E-Modul (Zugversuch) (CQP036-2 / ISO 527) | 3200 MPa | ||||
| Zugdehnung (CQP036-2 / ISO 527) | 5.4 % | ||||
| Biegefestigkeit (CQP027-2 / ISO 178) | 147 MPa | ||||
| Biegemodul (CQP027-2 / ISO 178) | 3350 MPa | ||||
| Druckfestigkeit (CQP028-5 / ISO 604) | 127 MPa | ||||
| Härte Shore D (CQP023-1 / ISO 868) | 86 | ||||
| Schlagzähigkeit (CQP038-2 / ISO 179) | 15 kJ/m2 | ||||
| Glasübergangstemperatur nach DSC (CQP301-5 / ISO 11357) | 138 °C | ||||
| Wärmeformbeständigkeit (CQP030-1 / ISO 75A) | 128 °C | ||||
| Wärmeformbeständigkeit (CQP030-1 / ISO 75B) | 132 °C | ||||
| Wärmeformbeständigkeit (CQP030-1 / ISO 75C) | 116 °C | ||||
| Haltbarkeit |
|
| CQP = Corporate Quality Procedure |
Anwendung
Verarbeitung
Die Werte zur Viskosität und Topfzeit in diesem Produktdatenblatt sind bei 25 °C gemessen. Durch abweichende Temperaturen veränderte Prozessparameter müssen berücksichtigt werden. Die Aushärtung muss bei einer Temperatur von ≥ 80 °C erfolgen, damit sich das Material verfestigt.
Informationen zur Entwicklung von Reaktivität und Viskosität in Abhängigkeit von der Menge des Beschleunigers sind den folgenden Diagrammen zu entnehmen.

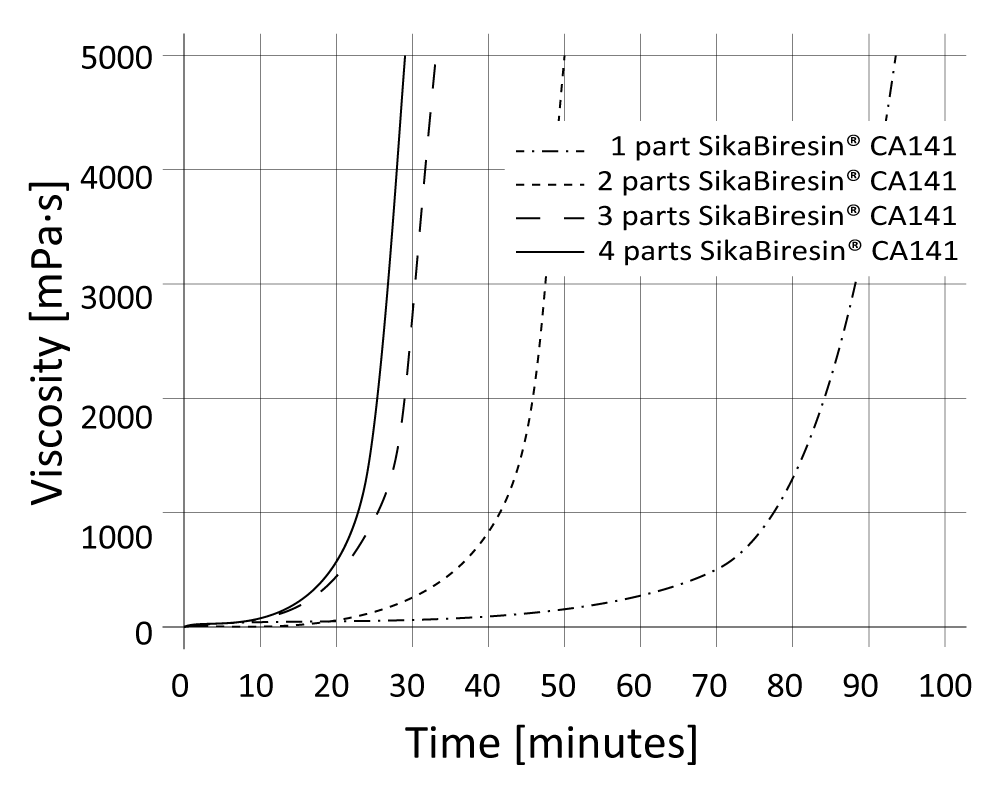

Diagramm 1: Viskositätsentwicklung bei 80 °C in Abhängigkeit von der Beschleunigermenge

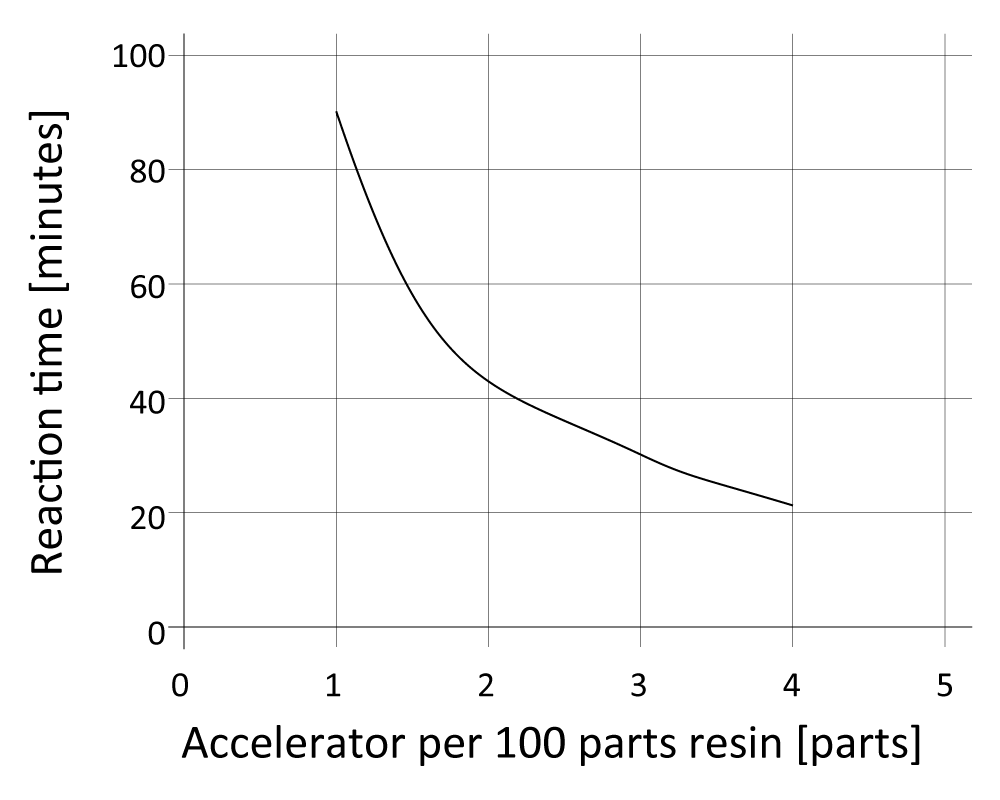

Diagramm 2: Reaktionszeit bei 80 °C in Abhängigkeit von der Beschleunigermenge, Gelnorm (CQP021-5 / IOS 9396)
Vor der Verarbeitung müssen alle Komponenten auf Kristallisation geprüft werden. Eine Kristallisation kann beseitigt werden, indem das Produkt auf 60 °C – 70 °C erhitzt wird bis keine Kristalle mehr sichtbar sind.
Behälter müssen nach jeder Verwendung sofort verschlossen werden um das Eindringen von Feuchtigkeit zu vermeiden.
Entfernung
Nicht ausgehärtetes SikaBiresin® CR144 CH141 CA141 kann mit Sika® Reinigungsmittel 5 oder anderen geeigneten Lösemitteln von Werkzeugen und Geräten entfernt werden. Ausgehärtetes Material kann nur noch mechanisch entfernt werden. Hände/Haut müssen sofort mit Industriehandreinigern und Wasser gewaschen werden. Keine Lösemittel auf der Haut verwenden!
LAGERBEDINGUNGEN
Alle Komponenten müssen zwischen 15 °C – 30 °C gelagert werden.
Vor der Nutzung muss das Material auf Homogenität und Kristallisation geprüft und auf Verarbeitungstemperatur gebracht werden.
