Allgemeiner Systemaufbau
1. KORROSIONSSCHUTZ
- Zur Verhinderung einer weiteren Korrosion der Stahlbewehrung
2. HAFTBRÜCKE
- Zur Verbesserung der Haftung des Reparaturmörtels auf anspruchsvollen Substraten
3. BETONERSATZ
- Zur Instandsetzung von Betonmängeln
- Zur Wiederherstellung der Standsicherheit
- Zur Verbesserung der Haltbarkeit und des äußeren Erscheinungsbildes
- Zur Verlängerung der geplanten Nutzungsdauer
4. FEINSPACHTEL
- Zur Wiederherstellung der Haltbarkeit
- Zur Wiederherstellung des ästhetischen und geometrischen Erscheinungsbildes
- Zur Bereitstellung einer Grundfläche für eine Deckbeschichtung
5. OBERFLÄCHENSCHUTZ
- Zur Verhinderung des Eindringens von Stoffen
- Zur Rissüberbrückung
- Zur Verhinderung von Karbonatisierung
- Zur Regulierung des Wasserhaushaltes
- Zur Erhöhung des chemischen Widerstands
Unsere Kompetenz für Ihren Vorteil
Sika bietet ein umfassendes und abgestimmtes Produktportfolio für alle Bereiche der Betoninstandsetzung, das den europaweit geltenden Normen EN 1504 sowie den nationalen Instandsetzungsrichtlinien des Deutschen Ausschusses für Stahlbeton (DAfStb) entspricht.
In unserer Broschüre "Schutz und Instandsetzung von Beton" finden Sie eine detaillierte Darstellung unserer gesamten Kompetenz in den Bereichen Betoninstandsetzung, Vergießen und Verankern sowie Oberflächenschutz. Diese Broschüre dient zudem als Leitfaden für Planer und Unternehmen, um ein besseres Verständnis der genannten Regelwerke zu ermöglichen.
Zusätzlich stellt Sika ein vollständiges Dokumentationspaket zur Verfügung, das Eigentümern, Architekten, Ingenieuren und Auftragnehmern hilft, die richtigen Reparaturprinzipien, -methoden und -produkte auszuwählen sowie Spezifikationen und Ausschreibungsunterlagen zu erstellen. Das erfahrene Team des Sika Technical Services Department bietet außerdem Schulungen für Baustelleningenieure, Anwender und Auftragnehmer an, um die effektive Nutzung und Anwendung von Sika Produkten und Systemen zu gewährleisten.
Alles in einer Broschüre
Weitere Dokumente finden Sie in der Menüleiste unter Downloads.
Angesichts der allgegenwärtigen Betonbauwerke in unserem Alltag neigen wir dazu, die Bedeutung von Beton als selbstverständlich hinzunehmen - und zu dabei zu übersehen, welche zentrale Rolle er für unser Leben in stetig wachsenden und sich wandelnden Städten spielt. Doch ebenso wie wir Menschen braucht auch Beton regelmäßige Pflege, denn er ist tagtäglich vielfältigen Belastungen und Beanspruchungen ausgesetzt.
Die Schädigung von Beton kann durch eine Vielzahl von Einflüssen verursacht werden – darunter Korrosion, strukturelle Defekte, Wassereindringung, seismische Aktivitäten und viele weitere Faktoren. Durch jahrzehntelange, intensive Forschung und Praxiserfahrung hat Sika umfassende Lösungen zur Instandsetzung und Sanierung von Betonstrukturen entwickelt. Die Beratung und Unterstützung durch Sika ist dabei herausragend – von der ersten Konzeptidee bis zur erfolgreichen Umsetzung auf der Baustelle.
*Das International Concrete and Repair Institute (ICRI) vergibt seit 1997 Auszeichnungen und erkennt herausragende Projekte in der Betonsanierungsbranche an.
Hauptursachen für Betonschäden - Erkennen und Beheben
Betonschäden
Mechanisch:
Abrieb, Ermüdung, Anprall, Explosion, Setzungen
Chemisch:
Alkalitrieben, Aggressive Stoffe (Sulfate-, andere Salze und weiche Wässer), Biologische Einwirkungen (biogene Schwefelsäure Korrosion BSK)
Physikalisch:
Frost- Tau Wechsel, Thermische Einwirkungen, Schwinden
Brand
Schäden der Bewehrung:
Karbonatisierung:
schafft die Voraussetzung für Sauerstoffinduzierte Korrosion
Chlorinduzierte Korrosion:
Meerwasser, Frost- Tausalz Angriff
Streuströme
Produkte und Systemlösungen für unterschiedlichste Anwendungen in der Betoninstandsetzung
Die Instandsetzung und Sanierung von Betonbauwerken und Infrastrukturen ist ein zentraler Bestandteil nachhaltigen Bauens. Sie trägt maßgeblich zur Verlängerung der Lebensdauer bestehender Strukturen bei und hilft ressourcenintensiven Abriss sowie Neubau zu vermeiden.
Die Wahl des erforderlichen Instandsetzungskonzepts – abgestimmt auf die zugrunde liegende Schadensursache – kann die Gesamtleistung und Lebensdauer einer Betonstruktur deutlich verbessern. Sika bietet hierfür ein breit gefächertes Portfolio an Produkten und Systemlösungen, das alle relevanten Anforderungen und Anwendungsbereiche der Betonsanierung abdeckt.
Betoninstandsetzung - Worauf kommt es an?
Die EN 1504 ist Grundlage für alle Instandsetzungsprozesse in Europa. Alle Produkte für den Betonschutz und die Instandsetzung können in Übereinstimmung mit den entsprechenden Teilen der EN 1504 mit dem CE-Symbol gekennzeichnet werden. Die Norm besteht aus zehn Teilen, wobei Teil 9 eine zentrale Bedeutung zukommt: Hier werden die allgemeinen Prinzipien für die Anwendung von Produkten und Systemen erläutert, auf die sich die übrigen Teile der Norm beziehen.
Welche Maßnahmen und welches Vorgehen sind sinnvoll?
Teil 9 der EN 1504 definiert ein strukturiertes, prinzipielles Vorgehen – von der Zustandsanalyse des geschädigten Tragwerkes bis zum Unterhaltsplan.
nationale Regelwerke: TR IH, ZTV-ING, ZTV-W
| FÜNF SCHRITTE ZUR OPTIMALEN INSTANDHALTUNG |
|---|
| 1. Zustandsanalye und Beurteilung des Tragwerks |
| 2. Ermittlung der Hauptgründe der Zerstörung |
| 3. Ermittlung der möglichen Instandsetzungsmaßnahmen |
| 4. Auswahl der geeigneten Instandsetzungsmaßnamen |
| 5. Planung der zukünftigen Instandhaltung |
SCHÄDEN IM BETON ODER IN BETONTRAGWERKEN

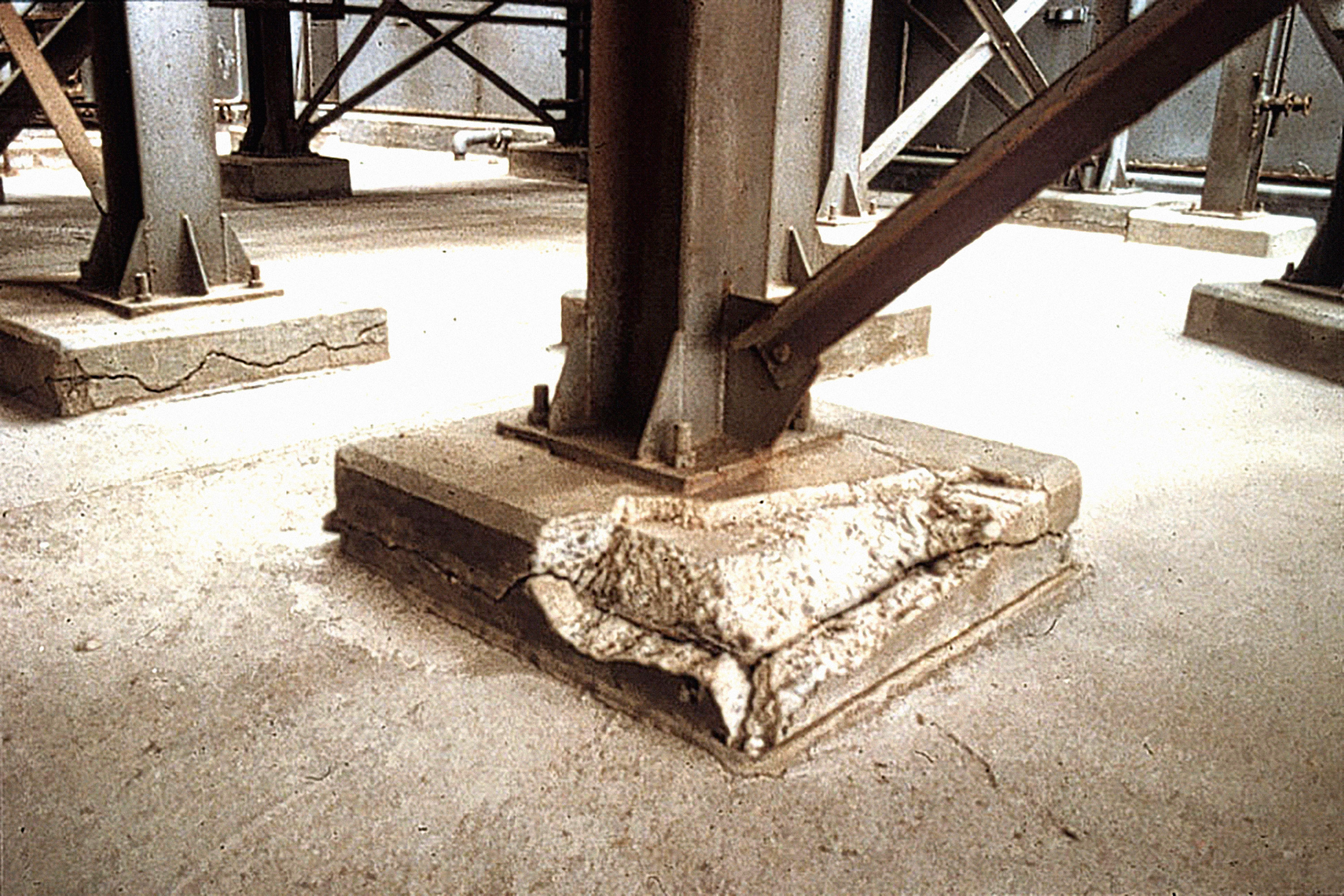

Mechanischer Angriff durch Beanspruchung, Überlastung, Bewegung sowie Schwingungen, Erdbeben und Explosion.
Chemischer Angriff aufgrund von Alkali-Kieselsäure-Reaktion, chemischen Belastungen, Bakterieller oder anderen biologischen Vorgängen sowie von Ausblühungen oder Auswaschungen.
Physikalischer Angriff durch Frost-Tau-Wechsel oder sonstigen thermischen Einwirkungen, durch Schwinden, Erosion oder Abrasion und Verschleiß.
KORROSIONSSCHÄDEN AN DER STAHLBEWEHRUNG

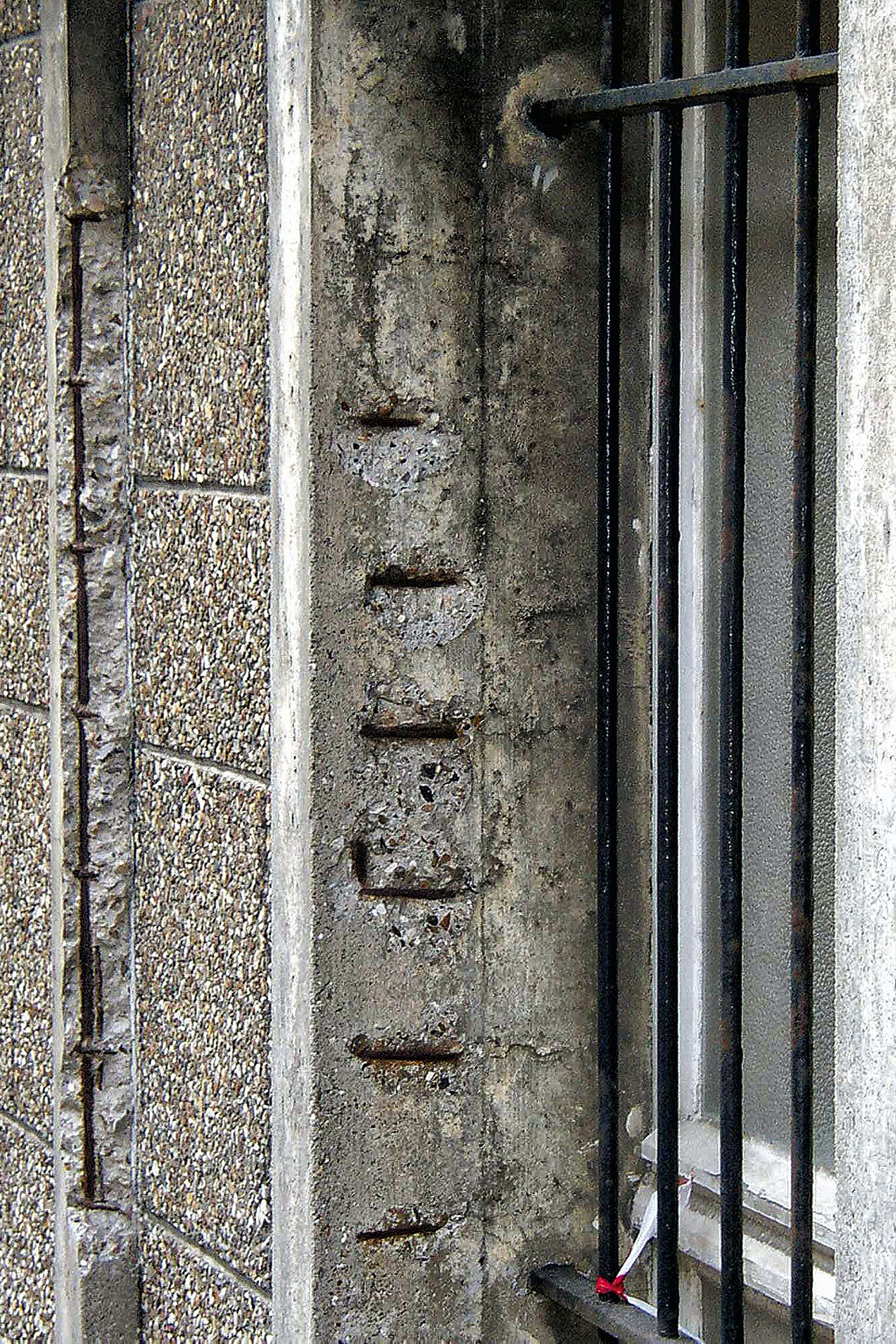

Chemischer Angriff
Kohlenstoffdioxid (CO2) in der Atmosphäre reagiert mit dem Kalziumhydroxid in der Porenlösung des Betons. Durch diese Reaktion fällt der pH Wert des Betons, wodurch die vor Korrosion schützende Passivierungsschicht auf dem Stahl zerstört wird.
Korrosionsfördernde Verunreinigung
Chloride beschleunigen den Korrosionsprozess und können gefährlichen Lochfraß verursachen.
Elektrische Streuströme
Unterschiedlich edle Metalle sind im Beton miteinander verbunden. Mit der Bildung von galvanischen Elementen können Korrosionsvorgänge entstehen. Korrosion kann auch durch Streuströme entstehen (Eisenbahn, Hochspannungsleitungen).
Jetzt Oberflächenqualität prüfen
Für die Behebung der Schäden werden unterschiedliche Schutz- und Instandsetzungsmaßnahmen angewandt. Die EN 1504 fasst diese Maßnahmen in insgesamt 11 Prinzipien zusammen. Für jedes definierte Instandsetzungsprinzip werden entsprechende Verfahren festgelegt, mit welchen sich die aufgetretenen Schäden beheben oder minimieren lassen.
| Nr. | PRINZIP | BESCHREIBUNG | SCHADSTELLE |
|---|---|---|---|
| 1 | Schutz gegen das Eindringen von Stoffen | Verhinderung des Eindringens von korrosionsfördernden Stoffen (z. B. Wasser, Flüssigkeiten, Dampf, Gas, Chemikalien) und biologischen Lebensformen. | Beton/ Betontragwerk |
| 2 | Regulierung des Wasserhaushaltes | Einstellen und Aufrechterhalten der Betonfeuchte innerhalb eines festgelegten Wertebereiches. | Beton/ Betontragwerk |
| 3 | Betonersatz | Wiederherstellung eines Betontragwerkes hinsichtlich seiner vorgesehenen geometrischen Form und Funktion. | Beton/ Betontragwerk |
| 4 | Statische Verstärkung, Ertüchtigung | Erhöhung oder Wiederherstellung der Tragfähigkeit eines Bauteils des Betontragwerkes. | Beton/ Betontragwerk |
| 5 | Physikalische Widerstandsfähigkeit | Erhöhrung des Widerstandes gegen physikalische oder mechanische Angriffe. | Beton/ Betontragwerk |
| 6 | Widerstandsfähigkeit gegen Chemikalien | Erhöhung der Beständigkeit der Betonoberfläche gegen Zerstörungen durch chemische Substanzen. | Beton/ Betontragwerk |
| 7 | Erhalt oder Wiederherstellung der Passivität | Behandlung oder Ersatz des Betons im Bereich der Bewehrung, zur Verringerung der Korrosionssgefahr. | Stahlbewehrung |
| 8 | Erhöhung des elektrischen Widerstandes von Beton | Eine Reduzierung des Feuchtegehaltes verringert die elektrische Leitfähigkeit des Betons und somit die Korrosionsgefahr. | Stahlbewehrung |
| 9 | Kathodischer Schutz | Elektrochemisches Schutzverfahren zur Vermeidung von Korrosion. | Stahlbewehrung |
Sikas Betonreparaturlösungen bieten zahlreiche Vorteile
Wir bieten eine umfassende Palette an Produkten für die fachgerechte Reparatur und den Schutz von Beton. Unsere speziellen Produkte und Systeme sind für den Einsatz in verschiedenen Bauarten sowie für Betonreparaturen unter unterschiedlichen Anwendungs-, Klima- und Expositionsbedingungen konzipiert. Sika führt umfangreiche unabhängige Tests durch und stellt relevante Zulassungen und Zertifikate für alle Materialien zur Verfügung. Dies sorgt für maximale Sicherheit und Vertrauen für alle Beteiligten an diesen anspruchsvollen Projekten.
Wichtige Marken in der Betoninstandsetzung
Sika MonoTop®
SikaCem®
Sikacrete®
Sikagard®
SikaTop®
Sikadur®
