Sarnafil® T Speier AF Rund
Sarnafil® T Speier AF Rund ist ein vorgefertigtes Formteil zur horizontalen Entwässerung durch die Attika auf Flachdächern. Es verfügt über eine angeschweißte Anschlussfolie für eine einfache Verbindung mit der Sarnafil® Dachabdichtungsbahn.
- Mit angeschweißter Anschlussfolie
- UV-stabilisiert
- Kältebeständig und schlagfest
Anwendung
Für die horizontale Entwässerung durch die Attika beiSarnafil® T und AT Flachdächern.
Vorteile
- Mit angeschweißter Anschlussfolie
- UV-stabilisiert
- Kältebeständig und schlagfest
Verpackung
Je nach Bestellmenge und Produktgröße werden die Speier auf Paletten
oder in Kartons verpackt.
Farbe
| Grundkörper | Seidengrau, ähnlich RAL 7044 |
| Anschlussfolie | Sarnafil TS 77-18 in beige Sarnafil TS 77-18 in RAL 7040 |
Produktdetails
Chemische Basis
FPO/PP
Lagerfähigkeit
Bei sachgemäßer Lagerung behält das Produkt seine Eigenschaften.
Lagerbedingungen
Das Produkt sollte in der ungeöffneten, unbeschädigten und versiegelten
Originalverpackung trocken bei Temperaturen zwischen +5 °C und +30 °C
gelagert werden.

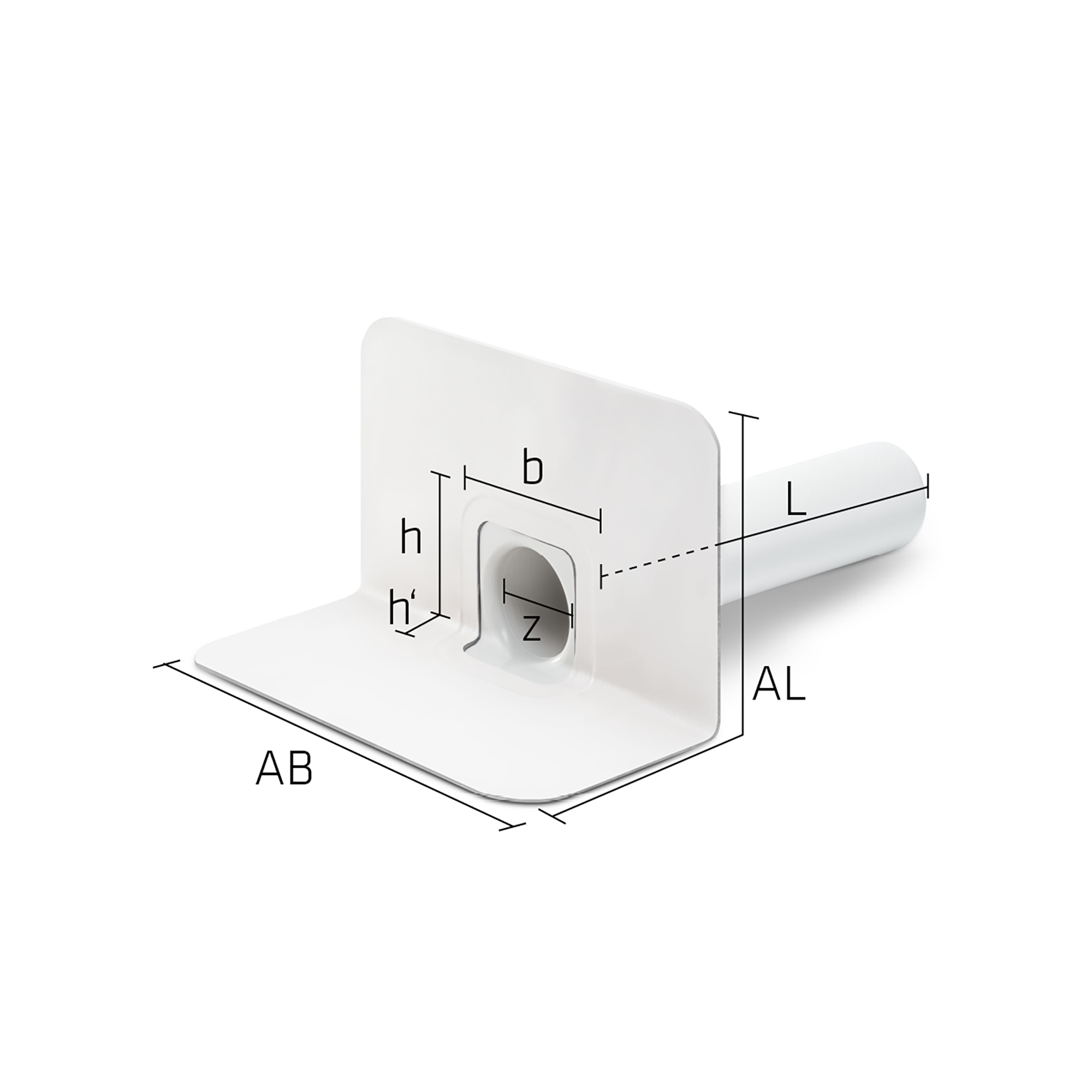

Abmessungen
| Außen- durchmesser (z) | b | h | h' | L |
| 50 | 280 | 186 | 112 | 480 |
| 63 | 280 | 186 | 112 | 480 |
| 75 | 280 | 186 | 112 | 480 |
| 90 | 280 | 186 | 112 | 480 |
| 110 | 280 | 186 | 112 | 480 |
Alle Angaben sind in Millimetern.
| Anschlussfolie für | AB | AL |
| 50 | 484 | 494 |
| 63 | 484 | 494 |
| 75 | 484 | 494 |
| 90 | 484 | 494 |
| 110 | 484 | 494 |
Alle Angaben sind in Millimetern.
Ablaufleistung
| Außen- durchmesser (z) | Anstauhöhe | Anstauhöhe |
| 50 mm | 0,51 l/s | 1,31 l/s |
| 63 mm | k. A. | k. A. |
| 75 mm | 0,65 l/s | 1,65 l/s |
| 90 mm | 0,65 l/s | 1,90 l/s |
| 110 mm | 1,00 l/s | 2,65 l/s |
Anwendung
VERARBEITUNG
Die aktuellste Version der Sarnafil® Verlegeanleitung
ist zu beachten.
Der Sarnafil® T Speier AF Rund muss sicher in der
Unterkonstruktion befestigt werden.
