Sikaplan® Gully

PVC-DACHGULLY

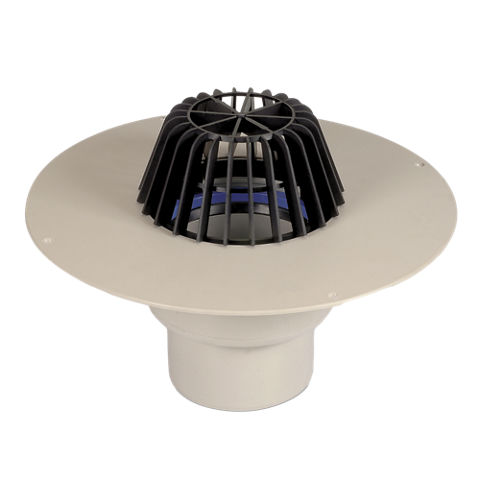

Der Sikaplan® Gully ist aus druckstabilen PVC-Spritzguss hergestellt. Der Dachgully ist mit und ohne Heizung lieferbar.

  • Sikaplan® Dachbahnen können direkt auf den
    Flansch geschweißt werden
  • Ablaufgehäuse wärmegedämmt
  • Gute UV-Beständigkeit
  • Einfache Anwendung
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Der Sikaplan® Gully wird zur Entwässerung von
Flachdächern eingesetzt.

Vorteile

  • Sikaplan® Dachbahnen können direkt auf den
    Flansch geschweißt werden
  • Ablaufgehäuse wärmegedämmt
  • Gute UV-Beständigkeit
  • Einfache Anwendung

Verpackung

Einzeln im Karton verpackt, inkl. Laubfangkorb.

Farbe

Hellgrau (ähnlich RAL 7047)

Produktdetails

Produktinformation

Chemische Basis

Dachgully aus Polyvinylchlorid (PVC)

Laubfangkorb aus Polypropylen (PP)

Lagerfähigkeit

Bei korrekter Lagerung behält das Produkt seine Eigenschaften.

Lagerbedingungen

Das Produkt in trockener, ungeöffneter und unbeschädigter Originalverpackung bei Temperaturen zwischen +5 °C und +30 °C lagern.

Abmessungen

Typ

Ø Ablaufrohr

Länge
Ablaufrohr

Einbauhöhe

Ø Flansch

Senkrecht

DN70

64 mm

160 mm

355 mm

SenkrechtDN10064 mm160 mm355 mm
SenkrechtDN12564 mm160 mm355 mm
SenkrechtDN15064 mm160 mm355 mm
WaagerechtDN70 -148,5 mm355 mm
WaagerechtDN100 -148,5 mm355 mm
Systeminformation

Systemaufbau

Einsetzbar mit allen Sikaplan® Kunststoffabdichtungsbahnen
Technische Informationen

Ablaufleistung

Typ

Ø Ablaufrohr

Anstauhöhe
nach DIN EN 1253*

Anstauhöhe 55 mm

Anstauhöhe 65 mm

Senkrecht

DN70

7,4 l/s

12,85 l/s

16,2 l/s

Senkrecht

DN100

7,85 l/s

15,2 l/s

19,2 l/s

SenkrechtDN12510,75 l/s14,4 l/s18,7 l/s
SenkrechtDN15011,1 l/s14,5 l/s18,2 l/s
WaagerechtDN706,9 l/s13,6 l/s17,15 l/s
WaagerechtDN1007,8 l/s15,25 l/s19,4 l/s


* DIN EN 1253; Anstauhöhe bis Ø 110 mm: 35 mm, ab Ø 125 mm: 45 mm

Stromversorgung

NennspannungAC 230 V
Anschlussleistung15 Watt
Spannungsabsicherung
(Rechenwert)

0,06 Amp

Anwendung

Informationen zur Anwendung

Lufttemperatur

-20 °C min. / +60 °C max.

Untergrundtemperatur

-30 °C min. / +60 °C max.
Anwendungsschritte

VERARBEITUNG

Die aktuellen Verlegeanleitungen für Sikaplan® Dachbahnen sind zu beachten. Der Sikaplan® Gully muss sicher in der Unterkonstruktion befestigt werden. Bei mechanisch befestigten Dachabdichtungen, muss die Befestigung mit von Sika freigegebenen Befestigern, entsprechend dem objektbezogenen Windsognachweis, erfolgen. Der elektrische Anschluss der beheizbaren Gullies muss von ausgebildeten Elektrikern hergestellt werden.
