SarnaRoof® Solar Mount-2
SarnaRoof® Solar Mount-2 ist ein aerodynamisches und leichtes Montagesystem. Es wurde für die Montage von Photovoltaik (PV)-Modulen auf Sarnafil® Dachbahnen auf Flachdächern entwickelt. Es wird in Ost-West-Ausrichtung installiert. Das Montagesystem umfasst einen Montagebock aus korrosionsgeschützen Stahlblech, die SarnaRoof® Click-Befestigungen, Montageschienen für die Module und weiterem Zubehör für den Aufbau einer stabilen PV-Anlage. Die PV-Paneele und elektrischen Komponenten sind nicht im System enthalten.
- Direkte Verschweißung mit Sika® Abdichtungsbahn - keine horizontale Verschiebung der PV-Anlage und keine Abhängigkeit von Reibungswerten bei der horizontalen Befestigung
- Optionales Ballastmaterial zur Aufnahme von Windsoglasten - abhängig von Windzone und Gebäudehöhe
- Keine Durchdringung der Dachbahn erforderlich
- Wenige Komponenten für eine schnelle und einfache Installation
- Modulares Konzept für flexible Anpassung an das jeweilige Dachlayout
- Große Aufstandsfläche reduziert Druckbelastungen auf das Dachsystem
Anwendung
SarnaRoof® Solar Mount-2 wird mit Sarnafil® Dachbahnen mit einer Mindestdicke von 1,5 mm verwendet.Vorteile
- Direkte Verschweißung mit Sika® Abdichtungsbahn - keine horizontale Verschiebung der PV-Anlage und keine Abhängigkeit von Reibungswerten bei der horizontalen Befestigung
- Optionales Ballastmaterial zur Aufnahme von Windsoglasten - abhängig von Windzone und Gebäudehöhe
- Keine Durchdringung der Dachbahn erforderlich
- Wenige Komponenten für eine schnelle und einfache Installation
- Modulares Konzept für flexible Anpassung an das jeweilige Dachlayout
- Große Aufstandsfläche reduziert Druckbelastungen auf das Dachsystem
Verpackung
Alle Produktkomponenten werden je nach Ausführung der PV-Anlage in Holzkisten, auf Paletten oder in Kartons verpackt und geliefert.
Farbe
| Oberfläche | glatte, matte Oberfläche |
| Stahlhalterung | silber |
| SarnaRoof® Click und Grundplatte (FPO/PVC) | beige/weiß |
| Sonstige Komponenten | silber |
Produktdetails
Lagerfähigkeit
Das Montagesystem behält bei fachgerechter Lagerung seine Eigenschaften.
Lagerbedingungen
Das Produkt muss in der ungeöffneten und unbeschädigten Originalverpackung trocken bei Temperaturen zwischen +5 °C und +35 °C gelagert werden.

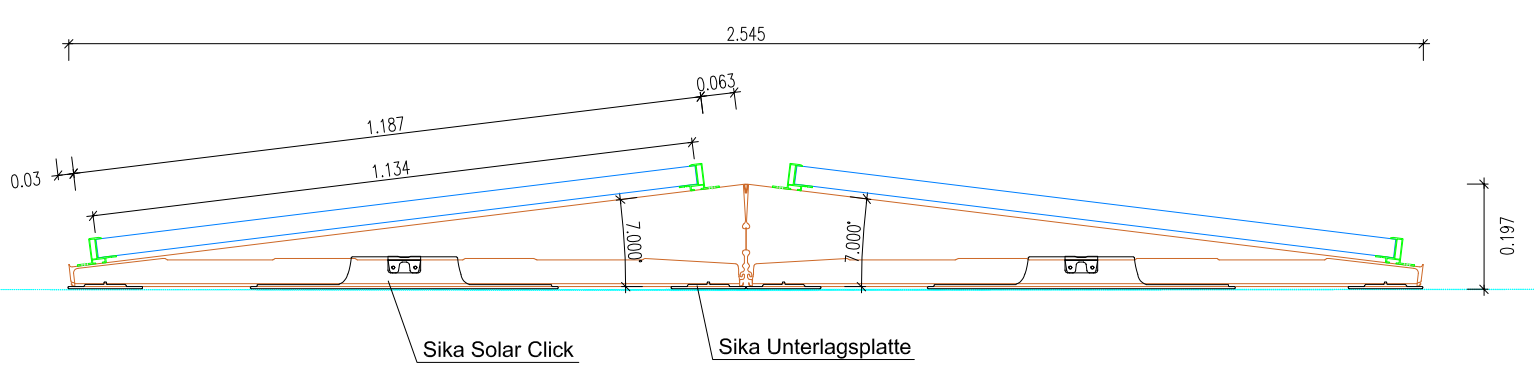

Abmessungen
| Länge | bis zu 15 m |
| Tiefe | 2,6 m (Ost-West-Ausrichtung) |
| Höhe | 0,25 m |
| Neigungswinkel der Stahlhalterung | 7° (nicht einstellbar) |
Das Montagesystem ist mit PV-Modulen mit folgenden Abmessungen kompatibel:
| Typ | gerahmt |
| Breite | 975 mm bis 1.138 mm |
| Rahmenhöhe | 30 mm bis 45 mm |
Gewicht
Eigenlast mit PV-Modulen, jedoch ohne zusätzlichen Ballast:
| Ost-West-Ausrichtung | 15 kg/m² |
Das Flächengewicht der mit SarnaRoof® Solar Mount-2 belegten Fläche ist höher, wenn Ballast erforderlich ist.
Bruttodachlast:
Die Bruttodachlasten werden aus der Summe der Eigenlast aller installierten SarnaRoof® Solar Mount-2-Systeme plus PV-Module und Ballast, geteilt durch die gesamte Dachfläche, berechnet.
Bruttodachlast von ballastierten Systemen: bis zu 30 kg/m²
Aufgrund der unterschiedlichen Dachbelegung kann es zu großen Unterschieden bei der Bruttodachlast kommen.
Systemaufbau
SarnaRoof® Solar Mount-2 System bestehen aus den folgenden Komponenten:
-
SarnaRoof® Solar Mount-2 Stahlhalter aus magnelis beschichtetem Stahlblech
-
SarnaRoof® Click FPO/PVC
-
Metallhalterungen
-
Montageschienen aus Aluminium
-
Sonstiges Befestigungsmaterial
Die PV-Paneele, Wechselrichter und Kabel sind nicht Teil des Montagesystems. Die Planung und Installation variiert je nach verfügbarem Platz auf dem Dach und den entsprechenden Wind- und Schneelasten. Die Anzahl und Bemessung der verschiedenen Bauteile (SarnaRoof® Click-Befestigungselemente, etc) werden projektspezifisch berechnet und ermittelt.
Brandverhalten
| SarnaRoof® Click FPO/PVC | Klasse E |
| Stahlteile | Klasse E |
Anwendung
Untergrundtemperatur
Für den Einbau von SarnaRoof® Click FPO/PVC:
| Maximum | +60 °C |
| Minimum | 0 °C |
UNTERGRUNDQUALITÄT
Das Montagesystem muss zeitnah nach der Verlegung der Sarnafil® Dachbahn montiert und SarnaRoof® Click darauf verschweisst werden.
Druckfestigkeit der Wärmedämmung nach Fachregel und Norm!
Hinweis: Die Wärmedämmung muss vom Hersteller für den Einsatz unter Photovoltaikanlagen freigegeben sein.
Für weitere Beratung wenden Sie sich bitte an Ihren Sika Ansprechpartner.
VERARBEITUNG
Die Montage dieses Systems sollte nur durch einen von Sika geschulten Verarbeiter erfolgen.
PV-Anlagenplanung
Die Auslegung der PV-Anlage ist objektbezogen. Die Freigabe hat durch den Fachplaner/ PV-Anlagenplaner zu erfolgen.
Dachneigung
Das Produkt ist für die Montage auf Flachdächern mit einer Neigung von bis zu 5° (oder bis 10° mit zusätzlichen Maßnahmen) ausgelegt.
Die Installation hat entsprechend der aktuellen Montageanleitung zu erfolgen.
