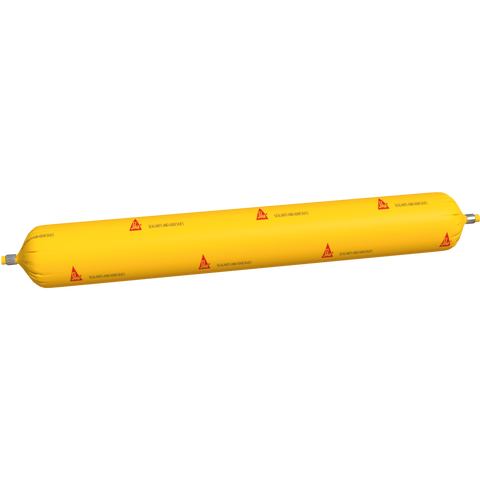

Sikaflex® TS Plus
Fugenabdichtungssystem zur Verwendung in JGS-Anlagen und Biogasanlagen,
zugelassen vom DIBt, Z-74.62-151
Sikaflex® TS Plus ist ein vom DIBt bauaufsichtlich zugelassener elastischer Spezialdichtstoff für die Abdichtung von L- und A-Anlagen in der Landwirtschaft. Er kann auch für die Abdichtung von Stahlbehältern in Segmentbauweise verwendet werden. Der Dichtstoff wird als standfeste, leicht verstreichbare Paste verarbeitet. Durch Reaktion mit Luftfeuchtigkeit vernetzt Sikaflex® TS Plus zu einem elastischen Dichtstoff.
Sikaflex® TS Plus ist bauaufsichtlich zugelassen für die Abdichtung von Fahrsilos und Lagerbehälter für Jauche, Gülle, Festmist und Gärresten aus Biogasanlagen.
Sikaflex® TS Plus ist für die Abdichtung von Abwasseranlagen geeignet.
- Beständig gegen Haushaltsabwasser, Jauche, Gülle, Festmist, Geflügelkot und Silagesickersäfte sowie zahlreiche Chemikalien
- Hoher Weiterreißwiderstand
- Anwendung auf Beton mit dem Systemprimer
Sika® Primer-115
Anwendung
- Abdichtung von mesophil betriebenen Betonbehältern und Fahrsilos. Abdichtung von Lagerbehältern für Jauche, Gülle, Festmist und Gärresten aus Biogasanlagen.
- Abdichtung von Abwasseranlagen.
- Abdichtung der Überlappungen der Stahlsegmente und Verschraubungen, sowie der Fußpunkte zwischen Bodenplatte und Behälterwand.
- Korrosionsschutz der Kanten an emaillierten Stahltafeln, Abdichtung der Lagerbehälter gegen Wasser und wasserlösliche Chemikalien.
- Ausführung von Überlappungsdichtungen und Kantenschutz in mesophilen Biogas-Anlagen, die mit nachwachsenden Rohstoffen betrieben werden (Betriebstemperatur + 30 bis + 40 °C). Wird der Dichtstoff nur als Überlappungsdichtung eingesetzt, können auch thermophile Biogas-Anlagen (Betriebstemperatur + 45 bis +55 °C) abgedichtet werden.
Vorteile
- Beständig gegen Haushaltsabwasser, Jauche, Gülle, Festmist, Geflügelkot und Silagesickersäfte sowie zahlreiche Chemikalien
- Hoher Weiterreißwiderstand
- Anwendung auf Beton mit dem Systemprimer
Sika® Primer-115
Verpackung

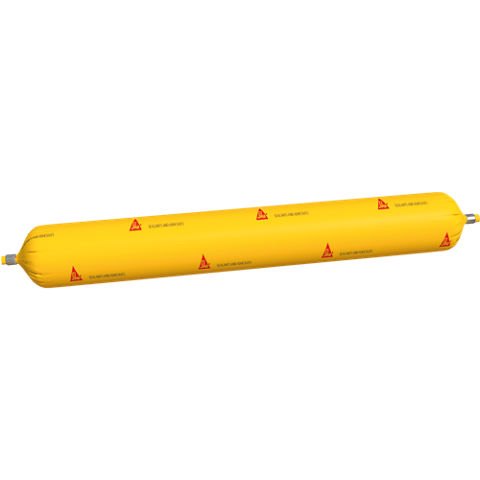

Schlauchbeutel 600ml, 20 Schlauchbeutel im Karton
Farbe
Schwarz für Anwendungen nach Zulassung Z-74.62-151,
weitere Farbtöne für andere Anwendungen: betongrau, dunkelbraun
Produktdetails
PRÜFZEUGNISSE
- Bauaufsichtlich zugelassenes Fugenabdichtungssystem für L- und A-Anlagen von JGS- und Biogasanlagen, DIBt Zul.-Nr.: Z-74.62-151
- Prüfung gemäß Zulassungsgrundsätzen für 2-Komponenten-Dichtstoffe für Abwasseranlagen
- Unbedenklichkeitserklärung gegenüber Kontakt mit Lebensmitteln, ISEGA
- DIN EN 13501-1 Klasse E (Brandverhalten)
Chemische Basis
1-komponentiges Polyurethan, feuchtigkeitshärtend
Lagerfähigkeit
12 Monate ab Herstelldatum
Lagerbedingungen
Bei kühler und trockener Lagerung in unbeschädigten Originalgebinden bei Temperaturen zwischen +10 °C und +25 °C.
Dichte
~ 1,25 kg/l
Shore-Härte (A)
~40 (nach 28 Tagen) (+23 °C / 50 % r.F.) | (DIN 53505) |
Reißfestigkeit
~0,75 MPa bei 100 % Dehnung (+23 °C / 50 % r.F.) | (DIN EN ISO 8340) |
Rückstellvermögen
> 80 %
Weiterreissfestigkeit
~ 8 N/mm
Bewegungsaufnahme
- 7,5% in Anlagen nach Zulassung Z-74.62-151
- 15 % bei allen anderen Anwendungen
Chemische Beständigkeit
Beständig gegen: Wasser, Meerwasser, verdünnte Laugen, Kalkwasser, neutrale wässrige Reinigungsmittel und Haushaltsabwasser, Jauche, Gülle, Festmist, Geflügelkot und Silagesickersäfte
Unbeständig gegen: Ethanol, konzentrierte Laugen und konzentrierte Säuren, chlorierte Kohlenwasserstoffe, Aromaten.
Bezüglich der Beständigkeit gegenüber anderen Medien kontaktieren Sie bitte den Verkaufsberater.
Ebenso muss wegen der möglichen komplexen Wechselwirkungen verschiedenster gelöster Chemikalien jeder Behälter einschließlich dem des Dichtstoff sorgfältig geplant werden.
Gebrauchstemperatur
Trocken: – 40 °C bis + 70 °C
Nass (stark abhängig von der chemischen Zusammensetzung der gelagerten Flüssigkeit): In Anlagen, die mit nachwachsenden Rohstoffen betrieben werden, bei Ausführung von Kehlnaht und Kantenschutz im mesophilen Bereich (+ 30°C bis + 40°C), bei reiner Überlappungsdichtung auch im thermophilen Bereich (+ 45 °C bis + 55 °C).
Fugenkonstruktion
Für die Konstruktion gelten die einschlägigen Vorschriften z. B. die AwSV, die DIN 11622 und weitere zutreffende Regelwerke. Die Planung des Fugenabdichtungssystems darf nur von fachkundigen Planern vorgenommen werden .Die Abdichtung muss bei der Behälterkonstruktion berücksichtigt werden. Die Fußpunkte müssen besonders sorgfältig ausgeführt werden, da hier gegebenenfalls Bauteilbewegungen auftreten können. Aufgrund der großen Kontaktfläche zum Lagermedium muss der Dichtstoff diesem gegenüber langzeitbeständig sein. Pressdichtungen sollen erst nach Aushärtung des Dichtstoffs beansprucht werden, damit die Haftung des Dichtstoffs nicht beeinträchtigt werden kann.
Mindestfugenbreite für Bewegungsfugen: 10 mm
Geschnittene Fugen mit einer Breite unter 10 mm sind Scheinfugen / Sollbruchstellen und keine Bewegungsfugen. Die Fugengestaltung richtet sich nach den allgemeinen technischen Regeln.
Fugenbreite befahrbar nach Zulassung: 20 mm.
Fugenbreite begehbar nach Zulassung: 20 mm bis 40 mm
Empfehlung für Außenbereiche, ausserhalb der Zulassung
(Temperaturdifferenz von 80 °C)
Fugenabstand [m] | Mindestfugenbreite [mm] | Dichtstoffdicke [mm] |
2,0 | 15 | 12 |
3,0 | 18 | 15 |
4,0 | 25 | 20 |
5,0 | 30 | 20 |
6,0 | 35 | 20 |
Anwendung
Hinterfüllmaterial
Für Sikaflex® TS Plus sind nur geschlossenzellige PE-Hinterfüllprofile
(z.B. Sika® Rundschnur PE) oder in Ausnahmefällen PE-Folien erlaubt.
Abfliessverhalten
sehr gut
Lufttemperatur
Zwischen +5 °C bis +40 °C
Untergrundtemperatur
Zwischen +5 °C bis +40 °C, min. 3 °C über dem Taupunkt
Untergrundfeuchtigkeit
Trocken
Aushärtungsrate
~ 2 mm / 24 h (+23 °C / 50 % r.F.)
Hautbildungszeit
~ 5 bis 6 h (+23 °C / 50 % r.F.)
Materialverbrauch
Fugenbreite [mm] | Fugentiefe [mm] | Fugenlänge [m] pro 600ml |
15 | 12 | ~ 3,3 |
18 | 15 | ~ 2,2 |
25 | 20 | ~ 1,2 |
30 | 20 | ~ 1,0 |
35 | 20 | ~ 0,8 |
Ausführung von Überlappungsdichtungen und Kantenschutz in mesophilen Anlagen, die mit nachwachsenden Rohstoffen betrieben werden (Betriebstemperatur + 30 °C bis +40 °C). Wird der Dichtstoff nur als Überlappungsdichtung eingesetzt, können auch thermophile Anlagen (Betriebstemperatur +45 °C bis +55 °C) abgedichtet werden.
UNTERGRUNDVORBEREITUNG
Der Untergrund muss tragfähig, fest, sauber, trocken und frei von Öl, Fett und losen Bestandteilen sein. Zementschlämme und andere schlecht haftende Stoffe von den Fugenflanken entfernen. Die Verträglichkeit mit Farben, Lacken und Korrosionsschutzbeschichtungen ist im Einzelfall zu prüfen (Beurteilung s. DIN 52 452-4).
Haftflächen müssen grundsätzlich sauber, trocken, staub- und fettfrei sein. Eine gründliche Reinigung ist Voraussetzung für die sichere Haftung, auch dann, wenn zusätzliche Haftvermittler (Primer) verwendet werden.
Die angegebenen Ablüftezeiten beziehen sich auf Temperaturen von größer 15°C, tiefere Temperaturen verlängern die Ablüftezeit.
Bitte Taupunkt beachten. Die Untergrundtemperatur muss +3°C über der ermittelten Taupunkttemperatur liegen. Es darf sich an der Oberfläche keine Betauung befinden.
Für Anwendungen im Rahmen der Zulassung
Z-74.62-151:
Zulässige Kontaktmaterialien nach Zulassung
Z-74.62-151: Betonfertigteile und Ortbeton.
Sika® Primer-115: Systemprimer und Haftvermittler für Beton.
Ablüftezeit mind. 30 Minuten, max. 8 Stunden. Ergiebigkeit/Liter: ~5 m²
Ergiebigkeit/Laufmeter Fuge (ca. 20 x 15 mm) pro Liter: ~250 m.
[Gebinde-Inhalt = 1 Liter; 4 Gebinde je Karton]
Für Anwendungen außerhalb der Zulassung:
- Zur Reinigung von blanken Metallen sind fettlösende Reinigungsmittel erforderlich, z. B. Sika® Reinigungsmittel-5, Ablüftezeit 10 Minuten
- Sika® Haftreiniger-1 (mit fusselfreiem Tuch anwenden): Haftvermittler für die Pressdichtung an Edelstahlblechen und generell für emaillierten Stahl. 2-komponentige Expoydharzbeschichtung vor Auftragen des Haftvermittlers mit Schleifvlies anschleifen. Ablüftezeit mind. 15 Minuten, max. 6 Stunden.
- Sika® Primer-3 N: Haftvermittler für Metalle. Ablüftezeit mind. 30 Minuten, max. 8 Stunden. Metalle vorher mit Schleifvlies anschleifen und reinigen z. B. mit Sika® Haftreiniger-1.
GERÄTEREINIGUNG
Alle Werkzeuge und das Verarbeitungszubehör sind unverzüglich mit Sika® Remover-208 oder Sika® PowerClean Reinigungstüchern zu reinigen. Ausgehärtete Dichtstoffreste lassen sich nur noch mechanisch entfernen.
Hände/Haut müssen sofort mit geeigneten Reinigungstüchern, z.B. Sika® PowerClean Reinigungstüchern oder Industriehandreinigern und Wasser gewaschen werden. Keine Lösemittel auf der Haut verwenden!
