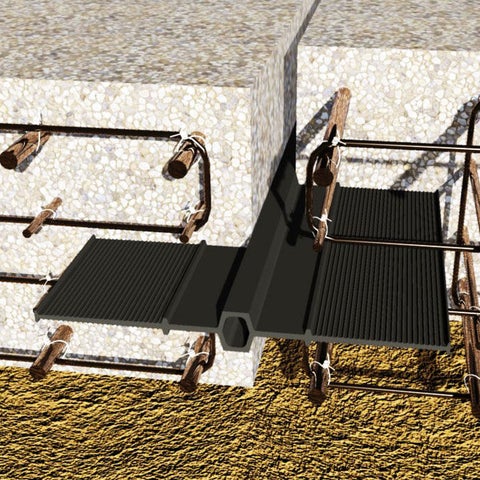

Sika® Fugenbänder - PVC-P NB Typ D
Innenliegende Fugenbänder nach Werksnorm zur Abdichtung von Fugen in Bauwerken aus wasserundurchlässigem Beton

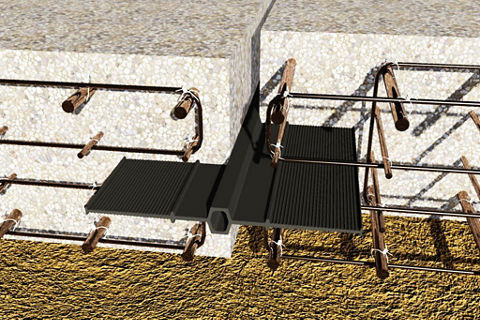

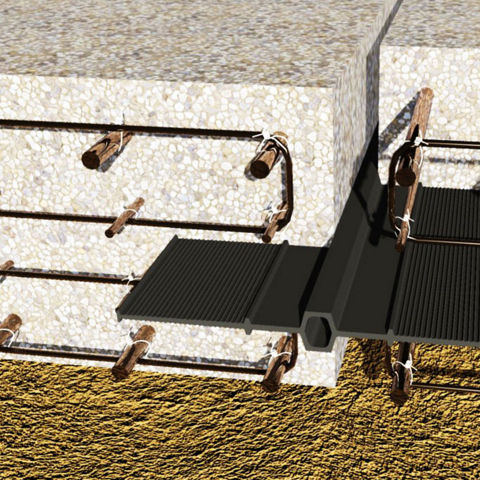

Sika Fugenbänder PVC-P NB Typ D sind hochelastische Fugenbänder auf der Basis von weichmacherhaltigem Polyvinylchlorid (PVC-P) zur Abdichtung von Dehnfugen in Betonbauwerken aus wasserundurchlässigem Beton.
- Hohe Festigkeit und Dehnung
- Elastizität
- Einsetzbar für mittleren Wasserdruck und kleinere Verformungen
- Beständig gegen in der Natur vorkommende betonangreifende Stoffe
- Schweißbar
Anwendung
Anwendungsgebiete:- Abdichtung von Fugen in Betonbauwerken
- Dehnfugen bei Ortbeton
- Wohnbauten
- Verwaltungsbauten
- Tiefgaragen
Vorteile
- Hohe Festigkeit und Dehnung
- Elastizität
- Einsetzbar für mittleren Wasserdruck und kleinere Verformungen
- Beständig gegen in der Natur vorkommende betonangreifende Stoffe
- Schweißbar
Verpackung
- Rollenlängen mit 20 oder 25 m, je nach Profil, auf Euro- oder Einwegpalette
- Fugenbandsysteme in Bunden, je nach Größe, auf Euro- oder Einwegpalette
Farbe
Schwarz
Produktdetails
PRÜFZEUGNISSE
Normen / Richtlinien:
- Profilgeometrie und physikalische Eigenschaften gemäß Sika Werksnorm
- WU-Richtlinie DAfStb.
- Sika Fugenband PVC-P NB Schweißanleitung und Einbauanweisung
- Bedienungsanleitung Schweißgerät SG 320 L
- Verarbeitungshinweise
Prüfzeugnisse / Zulassungen:
- Werksbescheinigung und andere Prüfbescheinigungen nach Vereinbarung
Chemische Basis
PVC-P, nicht bitumenverträglich (NB)
Lagerfähigkeit
Das Produkt hat bei korrekter Lagerung kein Verfallsdatum.
Lagerbedingungen
- Lagerung auf der Transportpalette oder einer ebenen Unterlage.
- Langfristige Lagerung ≥ 6 Monate in geschlossenen Räumen:
Der Lagerraum soll kühl, trocken, staubarm und mäßig durchlüftet sein. Die PVC-P NB Fugenbänder sind vor Wärmeeinstrahlungen und starkem künstlichen Licht mit hohem UV-Anteil zu schützen. - Bei kurzfristiger Lagerung > 6 Wochen und < 6 Monate in geschlossenen Räumen gelten die Bedingungen der DIN 7716 sinngemäß.
- Kurzfristige Lagerung > 6 Wochen und < 6 Monate auf Baustellen, im Freien:
Die Lagerung hat geschützt durch eine Abdeckung gegen direkte Sonneneinstrahlung, Verschmutzung sowie Schnee und Eis zu erfolgen.
Die PVC-P NB Fugenbänder sind trocken und getrennt von Stoffen, Maschinen und Geräten mit möglichen schädigenden Einwirkungen wie z.B. Baustahl oder Treibstofftankanlagen sowie abseits von Baustraßen zu lagern. - Kurzfristige Lagerung ≤ 6 Wochen, auf Baustellen, im Freien:
Die Lagerung hat geschützt vor Verschmutzung oder Beschädigung zu erfolgen. Bei starker Sonneneinstrahlung (Sommer) oder Schnee und Eis (Winter) sind die PVC-P NB Fugenbänder durch eine Abdeckung zu schützen.
Systemaufbau
Die Angaben zu Wasserdruck und Verformung der nachfolgenden Tabellen gelten für Regelfälle der Anwendung ohne Nachweis. Bei genauer Kenntnis aller Beanspruchungen und konstruktiven Einzelheiten können andere Werte festgelegt werden.
| Gesamt- breite a (mm) | Breite des Dehnteils b (mm) | Dicke des Dehnteils c (mm) | Breite des Dichtteils s (mm) | Wasser- druck (bar) | Resultierende Verformung Vr (mm) |
| D 19 | |||||
| 190
| 75 | 3,5 | 58 | 0,14 | 10 |
| D 24 | |||||
| 240 | 85 | 4 | 78 | 0 0,24 | 20 10 |
| D 32 | |||||
| 320 | 110 | 5 | 105 | 0 0,8 | 25 15 |
Vr = Resultierende Verformung Vr = (vx² + vy² + vz²) ½
Shore-Härte (A)
| 75 ± 5 | DIN 53505 |
Zugfestigkeit
| ≥ 8 MPa | DIN EN ISO 527-2 |
Reißdehnung
| ≥ 275 % | DIN EN ISO 527-2 |
Weiterreißwiderstand
| ≥ 12 kN/m | DIN ISO 34-1 |
Gebrauchstemperatur
|
Brandverhalten
| Klasse E | EN ISO 11925-2 EN 13501-1 |
