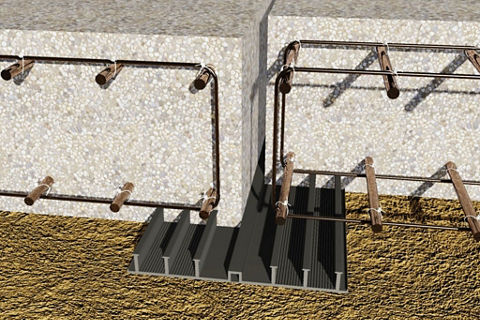

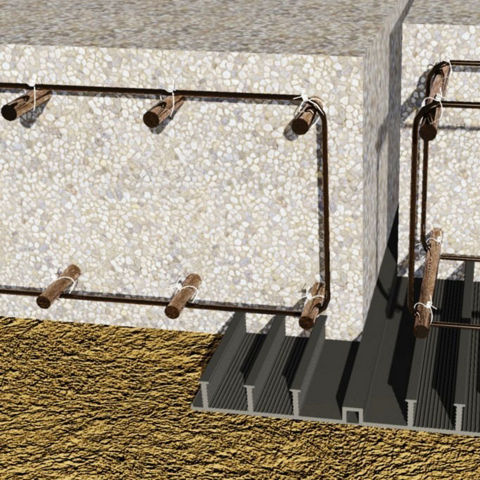

Systemaufbau
Die Angaben zu Wasserdruck und Verformung der nachfolgenden Tabellen gelten für Regelfälle der Anwendung ohne Nachweis. Bei genauer Kenntnis aller Beanspruchungen und konstruktiven Einzelheiten können andere Werte festgelegt werden

| Gesamt- breite a (mm) | Breite des Dehnteils b (mm) | Dicke des Dehnteils c (mm) | Sperranker N / f (mm) | Wasser- druck (bar) | Resultierende Verformung Vr (mm) |
| DF 24 | |
| 240 | 90 | 4 | 4 / 20 | 01) | 25 |
| DF 32 | |
| 330 | 104 | 4 | 6 / 20 | 01) | 25 20 |
| DF 32/3 | |
| 330 | 104 | 4,5 | 6 / 35 | 01) 0,56 | 30 20 |
| DF 50 | |
| 500 | 124 | 4 | 8 / 20 | 01) | 35 20 |
*Fugenband nach DIN 18541-2
1) Besondere Angaben objektbezogen
Vr = Resultierende Verformung Vr = (vx² + vy² + vz²) ½
N = Anzahl der Sperranker, f = Höhe des Profils

| Gesamt- breite (mm) | Breite des Dehnteils (mm) | Dicke des Dehnteils (mm) | Sperranker N / f (mm) | Wasser- druck (bar) | Resultierende Verformung Vr (mm) |
| DF 24 Ecke A | |
| 130/111 | 55/36 | 4 | 4 / 20 | 01) | 15 1) |
| DF 24 Ecke W | |
| 130/131 | 55/56 | 4 | 4 / 20 | 01) | 15 1) |
| DF 32 Ecke A | |
| 176/156 | 63/43 | 4 | 6 / 20 | 01) | 15 1) |
| DF 32 Ecke W | |
| 176/176 | 63/63 | 4 | 6 / 20 | 01) | 15 1) |
A = Sperranker aussen W = Sperranker wechselseitig
*Fugenband nach DIN 18541-2
1) Besondere Angaben objektbezogen
Vr = Resultierende Verformung Vr = (vx² + vy² + vz²) ½
N = Anzahl der Sperranker, f = Höhe des Profils
