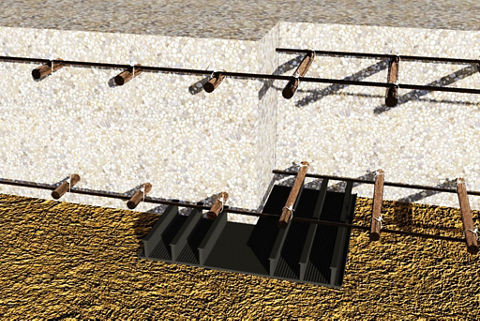

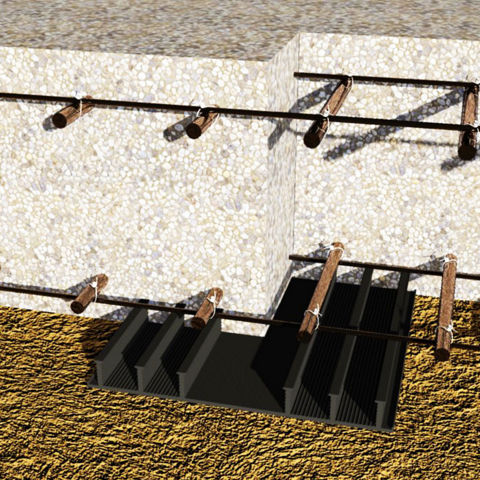

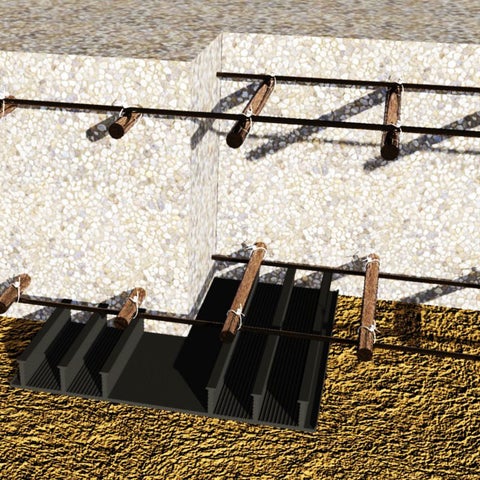

Sika® Fugenbänder - Tricomer® Typ AA
Aussenliegende Fugenbänder nach DIN 18541-1/-2 zur Abdichtung von Fugen in Bauwerken aus wasserundurchlässigem Beton
Sika Fugenbänder Tricomer NB Typ AA sind hochelastische Fugenbänder gefertigt aus einem Mischpolymerisat auf PVC-P/NBR Basis zur Abdichtung von Arbeitsfugen in Betonbauwerken aus wasserundurchlässigem Beton.
- Hohe Festigkeit und Dehnung
- Dauerelastizität und hohes Rückstellvermögen
- Einsetzbar für mittleren Wasserdruck und mittlere Verformungen
- Beständig gegen in der Natur vorkommende betonangreifende Stoffe
- Nicht bitumenverträglich (NB)
- Beständig gegen ein breites Spektrum von chemischen Agenzien (Prüfung im Einzelfall erforderlich)
- Robuste Querschnitte für die Handhabung auf der Baustelle
- Schweißbar
Anwendung
Anwendungsgebiete:- Abdichtung von Arbeitsfugen in Betonkonstruktionen
- Typische Bauwerke:
- Wohnbauten
- Verwaltungsbauten, Tiefgaragen
- Kläranlagen
- Talsperren
- Planungs- und Verarbeitungsgrundsätze gemäß DIN 18197
- Fügetechnik nach DIN 18197 und DIN 18541
Vorteile
- Hohe Festigkeit und Dehnung
- Dauerelastizität und hohes Rückstellvermögen
- Einsetzbar für mittleren Wasserdruck und mittlere Verformungen
- Beständig gegen in der Natur vorkommende betonangreifende Stoffe
- Nicht bitumenverträglich (NB)
- Beständig gegen ein breites Spektrum von chemischen Agenzien (Prüfung im Einzelfall erforderlich)
- Robuste Querschnitte für die Handhabung auf der Baustelle
- Schweißbar
Verpackung
- Rollenlängen mit 20 oder 25 m, je nach Profil, auf Euro- oder Einwegpalette
- Fugenbandsysteme in Bunden, je nach Größe, auf Euro- oder Einwegpalette
Farbe
Schwarz
Produktdetails
PRÜFZEUGNISSE
Normen/ Richtlinien:
- DIN 18541-1-2
- DIN 18197
- WU-Richtlinie DAfStb.
- Schweißanleitung
- Bedienungsanleitung Schweißgeräte SG
- Verarbeitungshinweise
Prüfzeugnisse/ Zulassungen:
- Konformitätszertifikat DIN 18541
- Fremdüberwachung durch MPA NRW
- Werksbescheinigung und andere Prüfbescheinigungen nach Vereinbarung
Chemische Basis
PVC-P/NBR Mischpolymerisat, nicht bitumenverträglich (NB)
Lagerfähigkeit
Das Produkt hat bei korrekter Lagerung kein Verfallsdatum.
Lagerbedingungen
- Lagerung auf der Transportpalette oder einer ebenen Unterlage.
- Langfristige Lagerung ≥ 6 Monate in geschlossenen Räumen:
Der Lagerraum soll kühl, trocken, staubarm und mäßig durchlüftet sein. Die Tricomer Fugenbänder sind vor Wärmeeinstrahlungen und starkem künstlichen Licht mit hohem UV-Anteil zu schützen. - Bei kurzfristiger Lagerung > 6 Wochen und < 6 Monate in geschlossenen Räumen gelten die Bedingungen der DIN 7716 sinngemäß.
- Kurzfristige Lagerung > 6 Wochen und < 6 Monate auf Baustellen, im Freien:
Die Lagerung hat geschützt durch eine Abdeckung gegen direkte Sonneneinstrahlung, Verschmutzung sowie Schnee und Eis zu erfolgen.
Die Tricomer Fugenbänder sind trocken und getrennt von Stoffen, Maschinen und Geräten mit möglichen schädigenden Einwirkungen wie z.B. Baustahl oder Treibstofftankanlagen sowie abseits von Baustraßen zu lagern. - Kurzfristige Lagerung ≤ 6 Wochen, auf Baustellen, im Freien:
Die Lagerung hat geschützt vor Verschmutzung oder Beschädigung zu erfolgen. Bei starker Sonneneinstrahlung (Sommer) oder Schnee und Eis (Winter) sind die Tricomer Fugenbänder durch eine Abdeckung zu schützen.
Systemaufbau
Die Angaben zu Wasserdruck und Verformung der nachfolgenden Tabellen gelten für Regelfälle der Anwendung ohne Nachweis. Bei genauer Kenntnis aller Beanspruchungen und konstruktiven Einzelheiten können andere Werte festgelegt werden.
| Gesamt- breite a (mm) | Breite des Dehnteils b (mm) | Dicke des Dehnteils c (mm) | Sperranker N / f (mm) | Wasser- druck (bar) | Resultierende Verformung Vr (mm) |
| AA 240/25 | |||||
| 240 | 90 | 4,5 | 4 / 25 | 0,2 | 3 |
| A 240/35 | |||||
| 240 | 104 | 5 | 4 / 35 | 1,0 | 3 |
| AA 320/25 | |||||
| 330 | 104 | 4,5 | 6 / 25 | 0,3 | 3 |
| AA 320/35 | |||||
| 330 | 104 | 5 | 6 / 35 | 0,7 | 3 |
| AA 500/25 | |||||
| 500 | 124 | 4,5 | 8 / 25 | 0,3 | 3 |
| AA 500/35 | |||||
| 500 | 124 | 5 | 8 / 35 | 1,0 | 3 |
| AA 240 Ecke A * | |||||
| 120/120 | 45/45 | 4,5 | 4 / 20 | 0 1) | 3 |
| AA 240 Ecke W * | |||||
| 120/120 | 45/45 | 4,5 | 4 / 20 | 0 1) | 3 |
| AA 320 Ecke A * | |||||
| 165/165 | 52/52 | 4,5 | 6 / 20 | 0 1) | 3 |
| AA 320 Ecke W * | |||||
| 165/165 | 52/52 | 4,5 | 6 / 20 | 0 1) | 3 |
A = Sperranker aussen W = Sperranker wechselseitig
*Fugenband nach DIN 18541-2
1) Besondere Angaben objektbezogen
Vr = Resultierende Verformung Vr = (vx² + vy² + vz²) ½
N = Anzahl der Sperranker, f = Höhe des Profils
Shore-Härte (A)
| 67 ± 5 | DIN EN ISO 868 |
Reißfestigkeit
| ≥ 10 MPa | DIN EN ISO 527-2 |
Reißdehnung
| ≥ 350 % | DIN EN ISO 527-2 |
Weiterreißwiderstand
| ≥ 12 kN/m | DIN ISO 34-1 |
Gebrauchstemperatur
|
