Sika® FloorJoint PD

Sika® FloorJoint PD

Vorgefertigtes Bodenfugen-Anschlussstück aus Polymer-Verbundwerkstoff

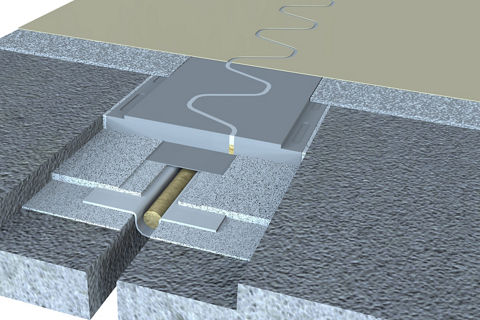

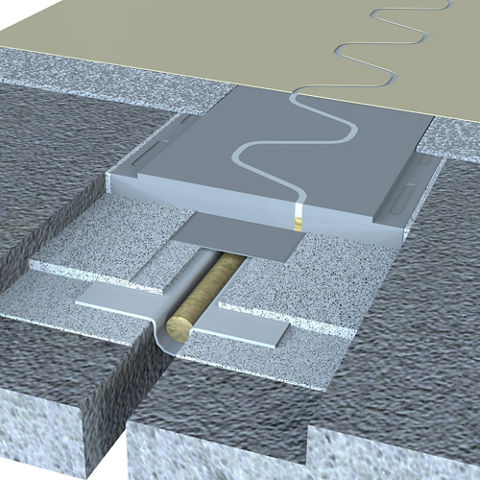

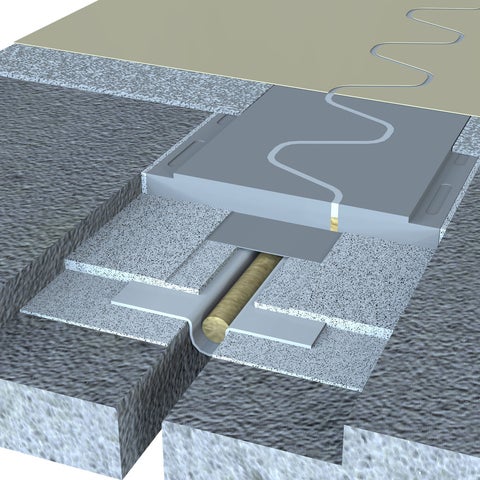

Sika® FloorJoint PD ist ein vorgefertigtes, kohlefaserverstärktes Polymer-Bodenfugen-Paneel mit extrem hoher mechanischer Belastbarkeit. Aufgrund des gewellten Fugendesigns wird eine verbesserte Belastbarkeit erzielt und die Vibrationsanfälligkeit unter Verkehrsbelastung durch PKW's und Flurförderfahrzeugen wird verringert. Das Profil ist auf beiden Seiten mit einem vertieften Flansch versehen, um mit Sikafloor® Bodenbeschichtungen niveaugleich anschließen zu können.

  • Metallfrei, keine Korrosion möglich
  • Nahezu vibrationsfrei beim Überfahren
  • Wasserdicht (in Verbindung mit dem Sikadur-Combiflex® TF Abdichtungssystem)
  • Ähnlicher Ausdehnungskoeffizient wie Kunstharzböden
  • Kurze Betriebsunterbrechung bei Fugeninstandsetzung
  • Hohe chemische Beständigkeit
  • Keine Unebenheit, extra flach
  • Einfacher Einbau
  • Einfache Reparatur
  • Chemisch und mechanisch beständig
  • 24 Stunden nach Einbau belastbar
  • Kann mit vielen Sikafloor Systemen überarbeitet werden
  • Schleifbar
Ihr Ansprechpartner
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

  • Bodenfugen-Paneel für Neubau und Sanierung von Fugen in Betonböden mit normaler bis mittlerer Belastung, z.B. Parkhäuser, Tiefgaragen, Lager- und Montagehallen, Werkstätten, Krankenhäuser, Schulen und Geschäfte. Besonders geeignet für die Lebensmittel- und pharmazeutische Industrie sowie Ausstellungsräumen, Produktionsbetriebe, Werkstatten usw.


Vorteile

  • Metallfrei, keine Korrosion möglich
  • Nahezu vibrationsfrei beim Überfahren
  • Wasserdicht (in Verbindung mit dem Sikadur-Combiflex® TF Abdichtungssystem)
  • Ähnlicher Ausdehnungskoeffizient wie Kunstharzböden
  • Kurze Betriebsunterbrechung bei Fugeninstandsetzung
  • Hohe chemische Beständigkeit
  • Keine Unebenheit, extra flach
  • Einfacher Einbau
  • Einfache Reparatur
  • Chemisch und mechanisch beständig
  • 24 Stunden nach Einbau belastbar
  • Kann mit vielen Sikafloor Systemen überarbeitet werden
  • Schleifbar

Verpackung

Gewichtca. 10 kg/Stück
EU-Palettenlieferung84 Stück
Formteile

Kreuz-Formteil

Abmessungen = 50 x 50 x 2 cm (LxBxH), Gewicht = ca. 6,0 kg



T-Formteil

Abmessungen = 50 x 37 x 2 cm (LxBxH), Gewicht = ca. 5,1 kg



L-Formteil

Abmessungen = 37 x 37 x 2 cm (LxBxH), Gewicht = ca. 4,0 kg

Farbe

ca. RAL 7037 Staubgrau

Produktdetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

  • Brandklassifizierung nach DIN EN 13501-1, Prüfinstitut Hoch

Produktinformation

Chemische Basis

Polyurethan (PUR)

Lagerfähigkeit

Vom Tag der Produktion an 3 Jahre in original verschlossener Verpackung.

Lagerbedingungen

In original verschlossener Verpackung, unter trockenen Bedingungen, bei Temperaturen zwischen +5°C und +30°C lagern.

Abmessungen

Profillänge1200 mm

Profilbreite

250 mm

Profilhöhe

15/20 mm

Fugenbewegung horizontal40 mm (-5/+35)
Max. Fugenbreite60 mm
Technische Informationen

Druckfestigkeit

60 N/mm²

(14 Tage, +23 °C, 50 % r.F.)

Brandverhalten

B(fl)-s1

(Polymer-Verbundwerkstoff Sika® FloorJoint PD)

Chemische Beständigkeit

Beständig gegen viele Chemikalien. Bitte fragen Sie unsere Technische Abteilung.

Fugenkonstruktion

Spalten/ Fugenbreite 1

Positive Fugenbewegung 2 4

Negative Fugenbewegung 3

0 mm

+40,0 mm

  0 mm

5 mm

+37,5 mm

-5 mm

10 mm+35,0 mm-5 mm

15 mm

+32,5 mm-5 mm
20 mm+30,0 mm-5 mm

25 mm

+27,5 mm-5 mm
30 mm+25,0 mm-5 mm
35 mm+22,5 mm-5 mm
40 mm+20,0 mm-5 mm
45 mm+15,0 mm-5 mm
50 mm+10,0 mm-5 mm
55 mm+5,0 mm-5 mm
60 mm   0,0 mm-5 mm



1 Breite der Gebäudefuge im Beton unterhalb des Sika® FloorJoint PD während der Installation.

2 Die positive Fugenbewegung ist die Distanz, um die sich die Gebäudefuge im Vergleich zum ursprünglichen Wert während der Installation öffnen kann. Die maximale Kapazität der positiven Fugenbewegung darf nicht überschritten werden, da die Zahnung von Sika® FloorJoint PD dadurch nicht mehr gelagert ist und brechen kann.

3 Die negative Fugenbewegung ist die Distanz, um die sich die Gebäudefuge im Vergleich zum ursprünglichen Wert während der Installation schliessen kann.

4 Der Fugendichtstoff kann bei einer positiven Fugenbewegung ab ca. 10 – 15 mm reißen. Dies beeinflusst jedoch nicht die technische Leistung von Sika® FloorJoint PD. Der Fugendichtstoff reduziert die Schmutzaufnahme in der Fuge und ist keine Abdichtung.



Wasserdichte Ausführung

Für eine wasserdichte Ausführung des Fugensystems muss unter Sika® FloorJoint S das Abdichtungssystem mit einem Sikadur-Combiflex® TF Dichtstreifen eingebaut werden. abP als Abdichtung in Kombination mit Sika® FloorJoint und einem Oberflächenschutzsystem (geprüft nach MVV TB Teil C, lfd. Nr. 3.30).



Weitere technische Angaben:

Biegezugfestigkeit

50 N/mm²

(DIN EN 196-1)

BelastungRadlast Lkw 600 kN(DIN 1072)

Abschleifbar

max. 2 mm

-

Haft

> 3,0 N/mm²

-

Anwendung

Informationen zur Anwendung

Lufttemperatur

Min. +10 °C, Max. +30 °C
Die Minimaltemperatur darf auch während der Aushärtung nicht unterschritten werden.

Relative Luftfeuchtigkeit

≤ 80 % r.F.

Taupunkt

Keine Kondensation!
Die Untergrundtemperatur während der Applikation und Aushärtung
muss mindestens 3 °C über dem Taupunkt liegen.

Untergrundtemperatur

Min. +10 °C, Max. +30 °C
Die Minimaltemperatur darf auch während der Aushärtung nicht unterschritten werden.

Untergrundfeuchtigkeit

≤ 4 % Feuchtigkeitsgehalt
Verbrauch

Empfohlene Dosierung

1 Paneel für 1,2 m Fugenlänge
Anwendungsschritte

VERARBEITUNGSANWEISUNG

Bitte beachten Sie die Verarbeitungsrichtlinie von Sika® FloorJoint S, XS, EX und PD.



Werkzeugempfehlung:

FloorJoint Verlegespachtel (Artikel-Nr.: 660097)
