Sika® FloorJoint PDRS

Sika® FloorJoint PDRS

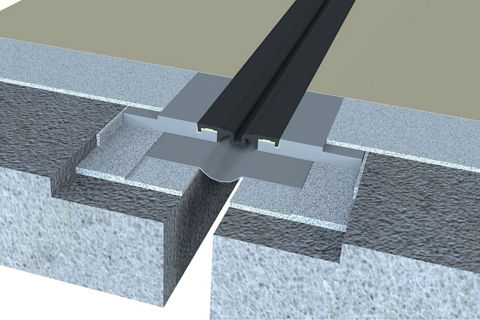

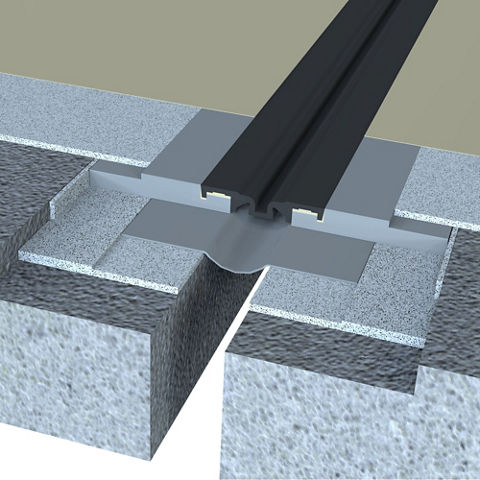

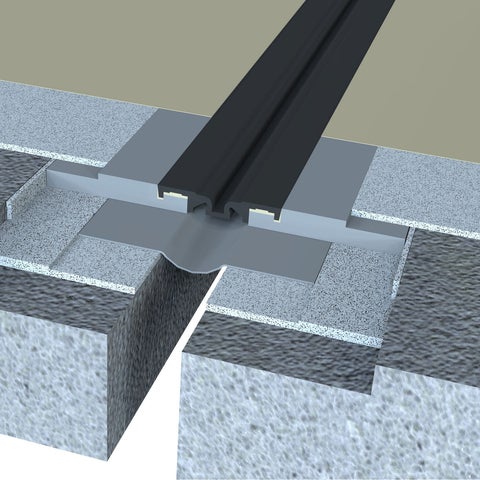

Vorgefertigtes Bodenfugen-Anschlussstück aus Polymer-Verbundwerkstoff mit einer elastischen, konzentrisch liegenden Gummieinlage für Parkhäuser und Tiefgaragen

Sika® FloorJoint PDRS ist  ein  vorgefertigtes,  kohlefaserverstärktes  Polymer-Bodenfugen-Paneel mit extrem hoher mechanischer Belastbarkeit. Die elastische, konzentrisch liegende Gummieinlage erlaubt eine nahezu vibrationsfreie Befahrung durch den Pkw-Verkehr. Die Gummieinlage ist bei einer Beschädigung partiell austauschbar. Sika® FloorJoint PDRS nimmt horizontale und vertikale Fugenbewegungen auf. Das Profil ist auf beiden Seiten mit einem vertieften Flansch versehen, um mit Sikafloor® Bodenbeschichtungen niveaugleich anschließen zu können.

  • Für maximale Fugenbreiten von 50 mm
  • Geeignet für vertikale und horizontale Bewegungen
  • Metallfrei, keine Korrosion möglich
  • Ähnlicher Ausdehnungskoeffizient wie Kunstharzböden
  • Wasserdicht (in Verbindung mit dem Sikadur-Combiflex® TF Abdichtungssystem)
  • Nahezu vibrationsfrei beim Überfahren
  • 24 Stunden nach Einbau belastbar
  • Kurze Betriebsunterbrechung bei Fugeninstandsetzung
  • Austauschbare Gummieinlage
  • Hohe chemische Beständigkeit
  • Hohe mechanische Belastbarkeit
  • Einfacher Einbau
  • Einfache Reparatur
  • Kann mit vielen Sikafloor Systemen überarbeitet werden
  • Schleifbar
Ihr Ansprechpartner
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Bodenfugen-Paneel für Neubau und Sanierung von Fugen in Betonböden mit normaler bis mittlerer Belastung, z.B. in Parkhäusern, in Tiefgaragen und auf Rampen.

Vorteile

  • Für maximale Fugenbreiten von 50 mm
  • Geeignet für vertikale und horizontale Bewegungen
  • Metallfrei, keine Korrosion möglich
  • Ähnlicher Ausdehnungskoeffizient wie Kunstharzböden
  • Wasserdicht (in Verbindung mit dem Sikadur-Combiflex® TF Abdichtungssystem)
  • Nahezu vibrationsfrei beim Überfahren
  • 24 Stunden nach Einbau belastbar
  • Kurze Betriebsunterbrechung bei Fugeninstandsetzung
  • Austauschbare Gummieinlage
  • Hohe chemische Beständigkeit
  • Hohe mechanische Belastbarkeit
  • Einfacher Einbau
  • Einfache Reparatur
  • Kann mit vielen Sikafloor Systemen überarbeitet werden
  • Schleifbar

Verpackung

6,0 m - Set

10 Paneele

6,5 m Gummieinlage (Rollware)

1 Europalette

12,0 m - Set

20 Paneele

13,0 m Gummieinlage (Rollware)

1 Europalette

25,2 m - Set

42 Paneele

26,0 m Gummieinlage (Rollware)

1 Europalette

Formteile

Kreuz-Formteil

Abmessungen = 48 x 48 x 2,3 cm (LxBxH), Gewicht = ca. 6,0 kg



T-Formteil

Abmessungen = 48 x 39 x 2,3 cm (LxBxH), Gewicht = ca. 5,2 kg



L-Formteil

Abmessungen = 39 x 39 x 2,3 cm (LxBxH), Gewicht = ca. 4,5 kg



Boden/Wand 90°-Formteil

Abmessungen = 15 x 17 x 2,3 cm (LxBxH), Gewicht = ca. 2,8 kg



Wandanschlussprofil

Abmessungen Set =

1 x PDRS-Paneel 120 x 12 x 2,3 (LxBxH), Gewicht = ca. 4,3 kg

1 x PDRS Wandpaneel 120 x 24 x 0,7 (LxBxH), Gewicht = ca. 3,8 kg

1 x Gummilippe 120 x 17 x 1,3 (LxBxH), Gewicht = ca. 1,2 kg

Farbe

Polymer-Verbundwerkstoff:ca. RAL 7037 Staubgrau
Gummieinlage:Schwarz

Produktdetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

  • Brandklassifizierung nach DIN EN 13501-1, Prüfinstitut Hoch
  • abP als Abdichtung in Kombination mit Sikadur-Combiflex® TF Abdichtungssystem und Oberflächenschutzsystem OS 8 (geprüft nach MVV TB Teil C, lfd. Nr. 3.30)

Produktinformation

Chemische Basis

Polyurethan (PUR)

Lagerfähigkeit

Vom Tag der Produktion an 3 Jahre in original verschlossener Verpackung.

Lagerbedingungen

Lagertemperatur zwischen +5 °C und +30 °C. Kühl, trocken und horizontal lagern.

Abmessungen

Profillänge1200 mm
Profilbreite290 mm
Profilhöhe:

18/23 mm

Fugenbewegung horizontal50 mm (-20/+30)
Fugenbewegung vertikal30 mm (-15/+15)
Max. Fugenbreite50 mm
Technische Informationen

Druckfestigkeit

60 N/mm2

(14 Tage, +23 °C, 50 % r.F.)

Brandverhalten

B(fl)-s1 (Polymer-Verbundwerkstoff Sika® FloorJoint PDRS)

(EN 13501-1)

Fugenkonstruktion

Maximale Fugenbreite1.

Positive horizontale Fugenbewegung2.

Negative horizontale Fugenbewegung3.

Positive vertikale Fugenbewegung4.

Negative vertikale Fugenbewegung5.

0 mm+30 mm0 mm+15 mm-15 mm
5 mm+30 mm-5 mm+15 mm-15 mm
10 mm+30 mm-10 mm+15 mm-15 mm

15 mm

+30 mm-15 mm+15 mm-15 mm
20 mm+30 mm-20 mm+15 mm-15 mm
25 mm+30 mm-20 mm+15 mm-15 mm
30 mm+30 mm-20 mm+15 mm-15 mm
35 mm+30 mm-20 mm+15 mm-15 mm
40 mm+30 mm-20 mm+15 mm-15 mm
45 mm+30 mm-20 mm+15 mm-15 mm
50 mm+30 mm-20 mm+15 mm-15 mm



  1. Fugenbreite im Betonuntergrund unter Sika® FloorJoint PDRS zum Zeitpunkt des Einbaus.
  2. Positive horizontale Fugenbewegung ist der Wert, um den sich die Fuge horizontal im Betonuntergrund im Vergleich zu ihrer ursprünglichen Fugenbreite zum Zeitpunkt des Einbaus von Sika® FloorJoint PDRS öffnen kann.
  3. Negative horizontale Fugenbewegung ist der Wert, um den sich die Fuge horizontal im Betonuntergrund im Vergleich zu ihrer ursprünglichen Fugenbreite zum Zeitpunkt des Einbaus von Sika® FloorJoint PDRS schliessen kann.
  4. Positive vertikale Fugenbewegung ist der Wert, um den sich die Fuge vertikal im Betonuntergrund im Vergleich zu ihrem ursprünglichen Ausgangspunkt zum Zeitpunkt des Einbaus von Sika® FloorJoint PDRS heben kann.
  5. Negative vertikale Fugenbewegung ist der Wert, um den sich die Fuge vertikal im Betonuntergrund im Vergleich zu ihrem ursprünglichen Ausgangspunkt zum Zeitpunkt des Einbaus von Sika® FloorJoint PDRS senken kann.


Wasserdichte Ausführung

Für eine wasserdichte Ausführung des Fugensystems muss unter Sika®FloorJoint S das Abdichtungssystem mit einem Sikadur-Combiflex® TF Dichtstreifen eingebaut werden. abP als Abdichtung in Kombination mit Sika® FloorJoint und einem Oberflächenschutzsystem (geprüft nach MVV TB Teil C, lfd. Nr. 3.30).



Weitere technische Angaben:

Belastung

Radlast Lkw 600 kN

(DIN 1072)

Abschleifbarmax. 2 mm-

Haft

> 3,0 N/mm²

-



Anwendung

Informationen zur Anwendung

Lufttemperatur

Min. +15 °C, max. +25 °C

Spezifische Informationen zu den Systemkomponenten können dem jeweiligen Produktdatenblatt entnommen werden. Die Minimaltemperatur darf auch während der Aushärtung nicht unterschritten werden.

Relative Luftfeuchtigkeit

max. 80 % r.F.

Taupunkt

Keine Kondensation!

Die Untergrundtemperatur während der Applikation und Aushärtung muss mindestens 3 °C über dem Taupunkt liegen.

Untergrundtemperatur

Min. +15 °C, max. +25 °C

Spezifische Informationen können dem jeweiligen Produktdatenblatt entnommen werden.

Untergrundfeuchtigkeit

≤ 4 % Feuchtigkeitsgehalt


Verbrauch

Materialverbrauch

1 Paneel:

1.2 m Fugenlänge
Anwendungsschritte

VERARBEITUNGSANWEISUNG

Verwenden Sie bitte die Verarbeitungsrichtlinie Sika® FloorJoint PDRS.



Werkzeugempfehlung:

FloorJoint Verlegespachtel (Artikel-Nr.: 660097)
