Sarnabar® Tubes ZSSB B

Sarnabar® Tubes ZSSB B

Befestigungselement für Betonuntergründe

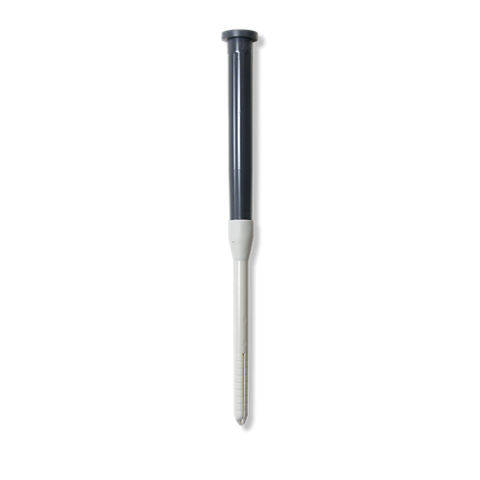

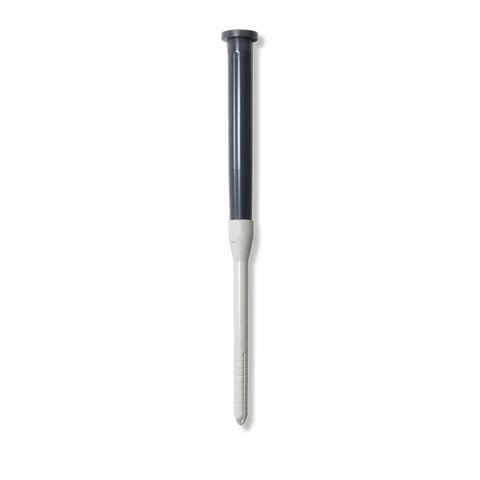

Sarnabar® Tubes ZSSB B sind Befestigungselemente aus einem Polyamidtube, einem Dübelvorsatz und
einem metallischen Befestiger.

  • Hohe mechanische Beständigkeit
  • Schnell und sicher zu verarbeiten
  • Wirtschaftliche Befestigung bei großen Dämmstoffdicken
  • Trittsicher
  • Tube mit patentierter Schmelzsicherung
  • Tube mit patentierter Verliersicherung
  • Bei Gefälledämmungen auch einzeln bestellbar
  • Modulares System bis 550 mm Klemmlänge
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Sarnabar® Tubes ZSSB B werden bei wärmegedämmten und mechanisch fixierten Dachaufbauten zur Befestigung der Kunststoffabdichtungsbahn im Betonuntergrund verwendet. Sie sind in Verbindung mit dem Sarnabar® Befestigungsprofil S 6/15 einzusetzen.

Vorteile

  • Hohe mechanische Beständigkeit
  • Schnell und sicher zu verarbeiten
  • Wirtschaftliche Befestigung bei großen Dämmstoffdicken
  • Trittsicher
  • Tube mit patentierter Schmelzsicherung
  • Tube mit patentierter Verliersicherung
  • Bei Gefälledämmungen auch einzeln bestellbar
  • Modulares System bis 550 mm Klemmlänge

Verpackung

Längen 80- 240 mm:

500 Stück

Längen 250- 390 mm:250 Stück
Längen 400- 550 mm:100 Stück

Auch in Einzelstückzahlen erhältlich.

Farbe

Tubes:

schiefergrau (ähnlich RAL 7015)

Module, Dübelvorsätze:weiss
Schrauben:silber

Produktdetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

  • Qualitäts Management Zertifizierung
    EN ISO 9001/14001
  • Schrauben 15 Zyklen nach Kesternich
Produktinformation

Chemische Basis

Tube und Dübelvorsatz:Polyamid PA 6
Schraube:Kohlenstoffstahl, einsatzgehärtet, korrosionsgeschützt

Lagerfähigkeit

In ungeöffneter und unbeschädigter Originalverpackung behält das Produkt seine Eigenschaften.

Lagerbedingungen

Sarnabar® Tubes ZSSB B trocken lagern.

Abmessungen

Tube:30 - 470 mm
Dübelvorsatz:8 x 115 mm
Schraube:4,8 x 90 - 170 mm
Schraubenkopf:Flachrundkopf Antrieb TX 25
Systeminformation

Systemaufbau

Ergänzungsprodukte:

  • Sarnabar® Befestigungsprofil S 6/15
  • Sika® LVP-Universal
  • Demontagewerkzeug
  • Hammerbohrer 8 mm
  • Bits TX 25

Anwendung

Informationen zur Anwendung

Lufttemperatur

-20 °C min. / +60 °C max.

Untergrundtemperatur

-30 °C min. / +60 °C max.
Anwendungsschritte

VERARBEITUNGSANWEISUNG

Der Einbau sollte von Sika® geschulten Verarbeitern ausgeführt werden.

VERARBEITUNG

Die Befestigungsstelle mit einem Bohrer Ø 8 mm entsprechend der Verankerungstiefe vorbohren. Darauf achten, dass das anfallende Bohrmehl aus dem Bohrloch entfernt wird, oder eventuelle Bohrmehlreste beim Einstellen der Bohrlochtiefe berücksichtigt werden.

Den Sarnabar® Tubes ZSSB B senkrecht in das Bohrloch führen bis der Ring des Tube im Sarnabar® Befestigungsprofil S 6/15 aufsitzt. Vor dem Anziehen des Befestigers auf die korrekte Drehrichtung des Schraubers und die Verwendung einer passenden, unverschlissenen Schrauberklinge achten. Sicherstellen, dass der gesetzte Tube korrekt hält. Fehlbefestigungen sind zu ersetzen.

Mindesteinbautiefe 40 mm
