Sarnabar® Tubes ZSSB E BD

Sarnabar® Tubes ZSSB E BD

Befestigungselement für Betonuntergründe

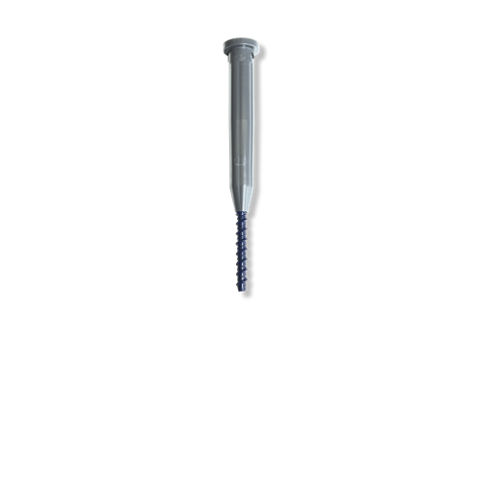

Sarnabar® Tubes ZSSB E BD sind Befestigungselemente aus einem Polyamidtube und einem metallischen Befestiger aus Edelstahl.

  • Hohe mechanische Beständigkeit
  • Schnell und sicher zu verarbeiten
  • Wirtschaftliche Befestigung bei großen Dämmstoffdicken
  • Trittsicher
  • Tube mit patentierter Schmelzsicherung
  • Tube mit patentierter Verliersicherung
  • Bei Gefälledämmungen auch einzeln bestellbar
  • Modulares System bis 550 mm Klemmlänge
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Sarnabar® Tubes ZSSB E BD werden bei wärmegedämmten und mechanisch fixierten Dachaufbauten zur Direktbefestigung der Kunststoffabdichtungsbahn im Betonuntergrund verwendet. Sie sind in Verbindung mit dem Sarnabar® Befestigungsprofil S 6/15 einzusetzen.

Vorteile

  • Hohe mechanische Beständigkeit
  • Schnell und sicher zu verarbeiten
  • Wirtschaftliche Befestigung bei großen Dämmstoffdicken
  • Trittsicher
  • Tube mit patentierter Schmelzsicherung
  • Tube mit patentierter Verliersicherung
  • Bei Gefälledämmungen auch einzeln bestellbar
  • Modulares System bis 550 mm Klemmlänge

Verpackung

Längen 80 - 240 mm500 Stück

Längen 260 - 300 mm

250 Stück

Längen 340 - 550 mm

100 Stück

Auch in Einzelstückzahlen erhältlich.

Farbe

Tubes:telegrau (ähnlich RAL 7046)
Schrauben:blau

Produktdetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

  • Qualitäts Management Zertifizierung
    EN ISO 9001/14001
  • Schrauben 15 Zyklen nach Kesternich
Produktinformation

Chemische Basis

Tube:

Polyamid PA 6
Schraube:Edelstahl A2 1.4301, mit Kohlenstoffstahlspitze

Lagerfähigkeit

In ungeöffneter und unbeschädigter Originalverpackung behält das Produkt seine Eigenschaften.

Lagerbedingungen

Sarnabar® Tubes ZSSB E BD trocken lagern.

Abmessungen

Tube:60 - 520 mm
Schraube Edelstahl:6,3 x 80 - 120 mm
Schraubenkopf:Flachrundkopf Antrieb TX 25
Systeminformation

Systemaufbau

Ergänzungsprodukte:

  • Sarnabar® Befestigungsprofil S 6/15
  • Sika® LVP-Universal
  • Demontagewerkzeug
  • Hammerbohrer 5 mm
  • Bits TX 25

Anwendung

Informationen zur Anwendung

Lufttemperatur

-20 °C min. / +60 °C max.

Untergrundtemperatur

-30 °C min. / +60 °C max.
Anwendungsschritte

VERARBEITUNGSANWEISUNG

Der Einbau sollte von Sika® geschulten Verarbeitern ausgeführt werden.

VERARBEITUNG

Die Befestigungsstelle mit einem Bohrer Ø 5 mm entsprechend der Verankerungstiefe vorbohren. Darauf achten, dass das anfallende Bohrmehl aus dem Bohrloch entfernt wird, oder eventuelle Bohrmehlreste beim Einstellen der Bohrlochtiefe berücksichtigt werden. Auf korrekten Bohrdurchmesser und unverschlissenen Bohrer achten um eine funktionssichere Setzung des Befestigers zu gewährleisten. Bei großen Dämmstoffdicken auf das Bohrgestänge und dazugehörige 5 mm Gewindehammerbohrer zurückgreifen. Den Sarnabar® Tubes ZSSB E BD senkrecht in das Bohrloch führen bis der Ring des Tube im Sarnabar® Befestigungsprofil S 6/15 aufsitzt. Vor dem Anziehen des Befestigers auf die korrekte Drehrichtung des Schraubers und die Verwendung einer passenden, unverschlissenen Schrauberklinge achten. Sicherstellen, dass der gesetzte Tube korrekt hält. Fehlbefestigungen sind zu ersetzen. Wir empfehlen den Setzvorgang des Schraube mit einem Tangentialschrauber vorzunehmen.

Mindesteinbautiefe 40 mm
