Sarnabar® Tubes ZSSB E H

Sarnabar® Tubes ZSSB E H

BEFESTIGUNGSELEMENT FÜR HOLZ- UND HOLZWERKSTOFFUNTERGRÜNDE

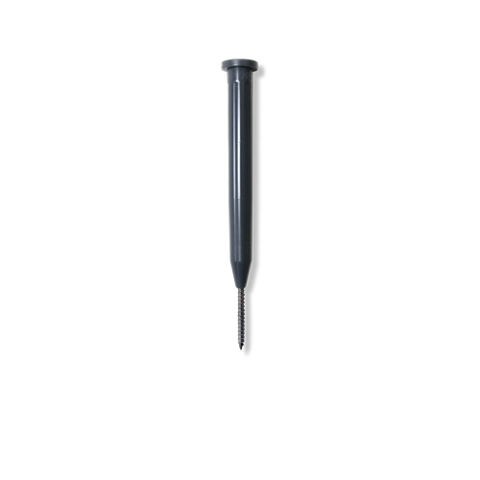

Sarnabar® Tubes ZSSB E H sind Befestigungselemente aus einem Polyamidtube und einem metallischen Befestiger aus Edelstahl.

  • Hohe mechanische Beständigkeit
  • Schnell und sicher zu verarbeiten
  • Wirtschaftliche Befestigung bei großen
    Dämmstoffdicken
  • Trittsicher
  • Tube mit patentierter Schmelzsicherung
  • Tube mit patentierter Verliersicherung
  • Bei Gefälledämmungen auch einzeln bestellbar
  • Modulares System bis 520 mm Klemmlänge
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Sarnabar® Tubes ZSSB E H werden bei wärmegedämmten und mechanisch fixierten Dachaufbauten zur Befestigung der Kunststoffabdichtungsbahn im Holz- und Holzwerkstoffuntergrund ab 22 mm Dicke verwendet. Sie sind in Verbindung mit dem Sarnabar® Befestigungsprofil S 6/15 einzusetzen.

Vorteile

  • Hohe mechanische Beständigkeit
  • Schnell und sicher zu verarbeiten
  • Wirtschaftliche Befestigung bei großen
    Dämmstoffdicken
  • Trittsicher
  • Tube mit patentierter Schmelzsicherung
  • Tube mit patentierter Verliersicherung
  • Bei Gefälledämmungen auch einzeln bestellbar
  • Modulares System bis 520 mm Klemmlänge

Verpackung

Längen 80 - 230 mm

500 Stück

Längen 240 - 320 mm

250 Stück

Längen 360 - 520 mm

100 Stück

Auch in Einzelstückzahlen erhältlich.

Farbe

Tubes:schiefergrau (ähnlich RAL 7015)
Schrauben:silber

Produktdetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

  • Qualitäts Management Zertifizierung
    EN ISO 9001/14001
  • Schrauben 15 Zyklen nach Kesternich
Produktinformation

Chemische Basis

Tube:Polyamid PA 6
Schraube:Edelstahl A2 1.4301, mit Kohlenstoffstahlspitze

Lagerfähigkeit

In ungeöffneter und unbeschädigter Originalverpackung behält das Produkt seine Eigenschaften.

Lagerbedingungen

Sarnabar® Tubes ZSSB E H trocken lagern.

Abmessungen

Tube:30 - 470 mm
Schraube:4,8 x 60 - 100 mm
Schraubenkopf:Flachrundkopf Antrieb TX 25
Systeminformation

Systemaufbau

Ergänzungsprodukte:

  • Sarnabar® Befestigungsprofil S 6/15
  • Sika® LVP-Universal
  • Demontagewerkzeug
  • Bits TX 25

Anwendung

Informationen zur Anwendung

Lufttemperatur

-20 °C min. / +60 °C max.

Untergrundtemperatur

-30 °C min. / +60 °C max.
Anwendungsschritte

VERARBEITUNGSANWEISUNG

Der Einbau sollte von Sika® geschulten Verarbeitern ausgeführt werden.

VERARBEITUNG

Den Sarnabar® Tubes ZSSB E H senkrecht an der Befestigungsstelle ansetzen. Der Befestiger muss vor Beginn des Schraubvorgangs durch die Abdichtung und den Dämmstoff gestochen werden bis der Ring des Tube auf dem Sarnabar® Befestigungsprofil S 6/15 aufsitzt. Vor dem Anziehen des Befestigers auf die korrekte Drehrichtung des Schraubers und die Verwendung einer passenden, unverschlissenen Schrauberklinge achten. Sicherstellen, dass der gesetzte Tube korrekt hält. Fehlbefestigungen sind zu ersetzen.


Mindesteinbautiefe 30 mm

Wird der Befestiger bei Holz- und Holzwerkstoffplatten mit einer Dicke unter 30 mm eingesetzt sind die Schraubenspitzen unterseitig sichtbar.

  • Mindestdicke Brettschalung: 24 mm
  • Mindestdicke Holzwerkstoffe: 22 mm
