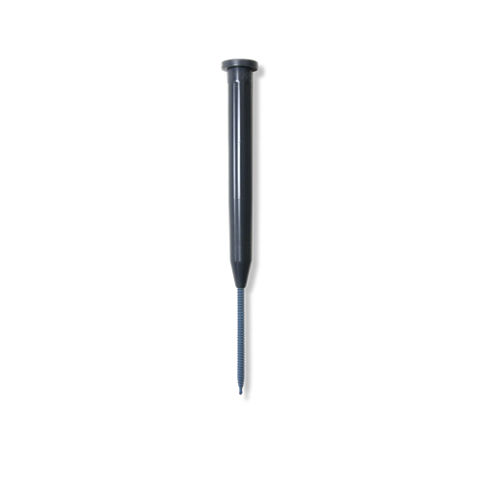

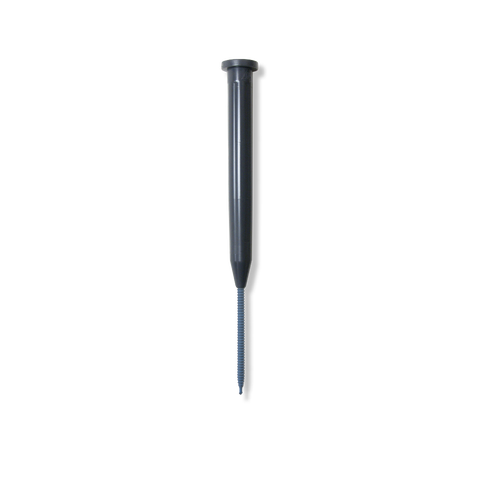

Sarnabar® Tubes ZSSB E TB

Sarnabar® Tubes ZSSB E TB

Befestigungselement für Trapezblechuntergründe

Sarnabar® Tubes ZSSB E TB sind Befestigungselemente aus einem Polyamidtube und einem metallischen
Befestiger aus Edelstahl mit Bohrspitze.

  • Hohe mechanische Beständigkeit
  • Schnell und sicher zu verarbeiten
  • Wirtschaftliche Befestigung bei großen Dämmstoffdicken
  • Trittsicher
  • Tube mit patentierter Schmelzsicherung
  • Tube mit patentierter Verliersicherung
  • Bei Gefälledämmungen auch einzeln bestellbar
  • Modulares System bis 550 mm Klemmlänge
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Sarnabar® Tubes ZSSB E TB werden bei wärmegedämmten und mechanisch fixierten Dachaufbauten zur Befestigung der Kunststoffabdichtungsbahn im
Trapezblechuntergrund verwendet. Sie sind für Blechdicken von 0,75 bis 1,5 mm geeignet und in Verbindung mit dem Sarnabar® Befestigungsprofil S 6/15 einzusetzen.

Vorteile

  • Hohe mechanische Beständigkeit
  • Schnell und sicher zu verarbeiten
  • Wirtschaftliche Befestigung bei großen Dämmstoffdicken
  • Trittsicher
  • Tube mit patentierter Schmelzsicherung
  • Tube mit patentierter Verliersicherung
  • Bei Gefälledämmungen auch einzeln bestellbar
  • Modulares System bis 550 mm Klemmlänge

Verpackung

Längen 80 - 230 mm

500 Stück

Längen 240 - 470 mm

250 Stück

Längen 480 - 550 mm

100 Stück

Auch in Einzelstückzahlen erhältlich.

Farbe

Tubes:schiefergrau (ähnlich RAL 7015)
Schrauben:blau

Produktdetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

  • Qualitäts Management Zertifizierung
    EN ISO 9001/14001
  • Schrauben 15 Zyklen nach Kesternich
Produktinformation

Chemische Basis

Tube:Polyamid PA 6
Schraube:Edelstahl A4, 1.4401

Lagerfähigkeit

In ungeöffneter und unbeschädigter Originalverpackung behält das Produkt seine Eigenschaften.

Lagerbedingungen

Sarnabar® Tubes ZSSB E TB trocken lagern.

Abmessungen

Tube:60 - 470 mm
Schraube:4,8 x 60 - 240 mm
Schraubenkopf:Flachrundkopf Antrieb TX 25
Systeminformation

Systemaufbau

Ergänzungsprodukte:

  • Sarnabar® Befestigungsprofil S 6/15
  • Sika® LVP-Universal
  • Demontagewerkzeug
  • Bits TX 25

Anwendung

Informationen zur Anwendung

Lufttemperatur

-20 °C min. / +60 °C max.

Untergrundtemperatur

-30 °C min. / +60 °C max.
Anwendungsschritte

VERARBEITUNGSANWEISUNG

Der Einbau sollte von Sika® geschulten Verarbeitern ausgeführt werden.

VERARBEITUNG

Den Sarnabar® Tubes ZSSB E TB senkrecht an der Befestigungsstelle ansetzen. Der Befestiger muss vor Beginn des Schraubvorgangs durch die Abdichtung und den Dämmstoff gestochen werden bis der Ring des Tube auf dem Sarnabar® Befestigungsprofil S 6/15 aufsitzt.



Vor dem Anziehen des Befestigers auf die korrekte Drehrichtung des Schraubers und die Verwendung einer passenden, unverschlissenen Schrauberklinge achten. Sicherstellen, dass der gesetzte Tube korrekt hält. Fehlbefestigungen sind zu ersetzen.

Mindesteinbautiefe 20 mm
