Sarnabar® Tubes ZSSB HVM

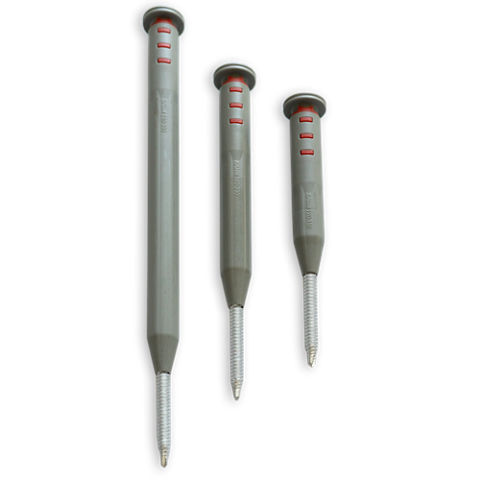

Sarnabar® Tubes ZSSB HVM sind Befestigungselemente aus einem zweiteiligen Polyamidtube und einem metallischen Befestiger.
- 3 Typen für Klemmlängen 120 - 390 mm
- Universell einsetzbar
- Trittsicher
- Mit patentierter Schmelzsicherung
- Mit patentierter Verliersicherung
- Kombinierbar mit Sarnafast® Tube Teller
- Bei Gefälledämmungen auch einzeln bestellbar
Anwendung
Sarnabar® Tubes ZSSB HVM werden bei wärmegedämmten und mechanisch fixierten Dachaufbauten zur Befestigung der Kunststoffabdichtungsbahn auf den Untergründen Stahlbeton, Holz- und Holzwerkstoffe sowie Stahltrapezblech eingesetzt. Sie sind in Verbindung mit dem Sarnabar® Befestigungsprofil S 6/15 einzusetzen.Vorteile
- 3 Typen für Klemmlängen 120 - 390 mm
- Universell einsetzbar
- Trittsicher
- Mit patentierter Schmelzsicherung
- Mit patentierter Verliersicherung
- Kombinierbar mit Sarnafast® Tube Teller
- Bei Gefälledämmungen auch einzeln bestellbar
Verpackung
Länge 120 - 150 mm | 250 Stück |
Länge 160 - 230 mm | 250 Stück |
Länge 240 - 390 mm | 250 Stück |
Auch in Einzelstückzahlen erhältlich.
Farbe
Tubes: | schiefergrau (ähnlich RAL 7015) |
Schrauben: | silber |
Produktdetails
PRÜFZEUGNISSE
- Qualitäts Management Zertifizierung EN ISO 9001/14001
- Schrauben 15 Zyklen Kesternichtest
Chemische Basis
Tubes: | Polyamid PA 6, glasfaserverstärkt |
Schraube: | Kohlenstoffstahl, einsatzgehärtet |
Lagerfähigkeit
In ungeöffneter und unbeschädigter Originalverpackung behält das Produkt seine Eigenschaften.
Lagerbedingungen
Sarnabar® Tubes ZSSB HVM trocken lagern
Abmessungen
Tubes: | 120 - 390 mm |
Schraube: | 6,3 x 80 mm |
Schraubenkopf: | Flachrundkopf, Antrieb TX 25 |
Systemaufbau
Ergänzungsprodukte:
- Sarnbar® Befestigungsprofil S6/15
- Sarnafast® Tube Teller
- Demontagewerkzeug ZSSB
- Bits TX 25
Anwendung
Lufttemperatur
-20°C min. / +60°C max.
VERARBEITUNGSANWEISUNG
Mindesteinbautiefen:
- Stahlbeton: 30 mm (Vorbohren Ø 5 mm)
- Stahltrapezblech: 20 mm (Durchtrittslänge der Schraube durch das Blech)
- Holz- und Holzwerkstoffplatten: 30 mm (Schraubenspitze bei Platten < 30 mm sichtbar)
Materialdicken:
- Stahltrapezblech: ab 0,75 mm bis 1,5 mm
- Holz- und Holzwerkstoffplatten: ab 22 mm
- Holzschalung: ab 24 mm
VERARBEITUNG
Vor dem Einsatz der gelieferten Tubes vergewissern, ob diese für den vorliegenden Dachuntergrund geeignet, die Längen auf die Höhe des jeweiligen Dachaufbaues abgestimmt und die Einzelteile des Kunststoffhalters fest miteinander verriegelt sind. Der Klemmbereich des Dachaufbaus ist an der Zahlenangabe auf dem Befestigerschaft erkennbar.
Die Module sind miteinander verriegelt wenn die Zahl auf dem Schaft über der halbrunden Einkerbung steht. Die Zahl gibt zugleich die Aufbaudicke an, für die das vorliegende Befestigungselement eingesetzt werden kann. Die tatsächliche Höhe des Dachaufbaus muss vorab ermittelt werden, um den Einsatz von Befestigungselementen mit nicht geeigneten Baulängen auszuschließen. Wenn eine andere Aufbauhöhe eingestellt werden soll, wie folgt vorgehen: Das Befestigungselement am unteren Schaft festhalten und das obere Modul um wenige Grad nach rechts (im Uhrzeigersinn) drehen, sodass die Zahl auf dem Schaft nicht mehr über der halbrunden Einkerbung steht. Beim Verdrehen ist ein leichter Widerstand spürbar. Das obere Modul nur soweit verdrehen, bis ein leichter Widerstand spürbar ist und die Einkerbung ganz aus der Zahlenreihe herausgedreht ist. Kein gewaltsames Verdrehen beider Teile über diesen spürbaren Widerstand hinaus! Jetzt können beide Halterteile teleskopartig ineinandergeschoben oder auseinandergezogen werden um die gewünschte Aufbauhöhe einzustellen. Wenn beide Teile zueinander auf die gewünschte Aufbauhöhe positioniert sind, wird diese durch Verdrehen des oberen Halterteils nach links (entgegen des Uhrzeigersinns) fixiert.
Das korrekte Verriegeln kann über einen leichten Zug in Längsrichtung kontrolliert werden. Wenn beide Teile korrekt verriegelt sind, ist ein Auseinanderziehen nicht mehr möglich.
Bei der Saumbefestigung muss der Abstand zwischen Sarnafast® Tube Teller zum Bahnenrand mindestens 1 cm betragen.
Beim Vorbohren auf Stahlbeton folgendes beachten:
Die Befestigungsstelle mit einem Bohrer Ø 5 mm entsprechend der Verankerungstiefe vorbohren. Darauf achten, dass das anfallende Bohrmehl aus dem Bohrloch entfernt wird oder eventuelle Bohrmehlreste beim Einstellen der Bohrlochtiefe berücksichtigt werden.
Den Sarnabar® Tubes ZSSB HVM senkrecht in das Bohrloch führen bis der Ring des Tube im Sarnabar® Befestigungsprofil S 6/15 aufsitzt. Vor dem Anziehen des Befestigers auf die korrekte Drehrichtung des Schraubers und die Verwendung einer passenden, unverschlissenen Schrauberklinge achten. Sicherstellen dass der gesetzte Tube korrekt hält. Fehlbefestigungen sind zu ersetzen.
Beim Setzen in Stahlbeton empfehlen wir die Verwendung eines Tangentialschraubers.
