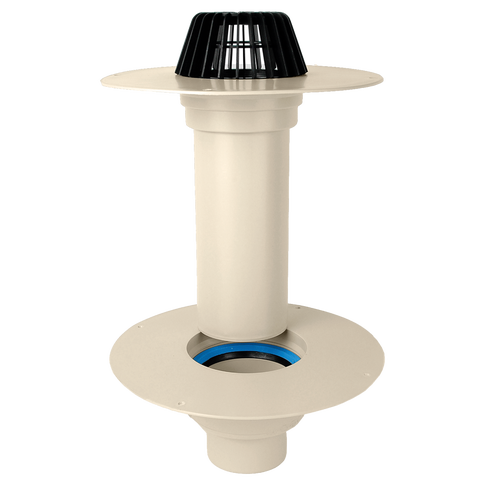

Sarnafil® Gully-Set

Sarnafil® Gully-Set

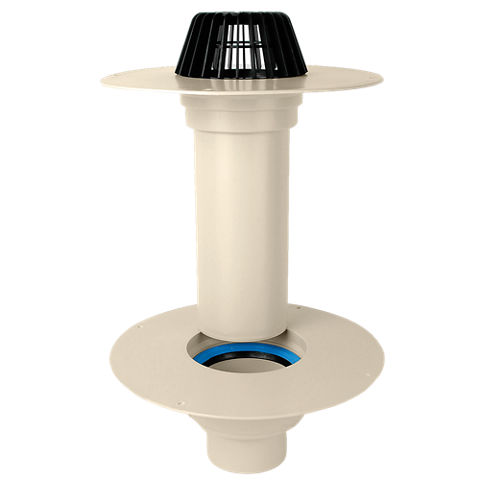

FPO Dachgully mit Aufstockelement und Kieskorb

Das Sarnafil® Gully-Set ist aus druckstabilem Polyolefin Spritzguss hergestellt. Das Produkt ist mit oder ohne Heizung lieferbar.

  • Gute Witterungsbeständigkeit und UV-Stabilität
  • Sarnafil® Dachbahnen können direkt auf den Flansch geschweißt werden
  • Dampfsperren können luftdicht angeschlossen
    werden
  • Hoher Widerstand gegen Spannungsrissbildung

Sarnafil® Gully-Set
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Das Sarnafil® Gully-Set wird zur Entwässerung von nicht belüfteten Flachdächern eingesetzt.

Vorteile

  • Gute Witterungsbeständigkeit und UV-Stabilität
  • Sarnafil® Dachbahnen können direkt auf den Flansch geschweißt werden
  • Dampfsperren können luftdicht angeschlossen
    werden
  • Hoher Widerstand gegen Spannungsrissbildung


Verpackung

Das Sarnafil® Gully-Set besteht aus:


  •  Sarnafil® Gully wärmegedämmt, mit Rückstaudichtung
  •  Sarnafil® T Aufstockelement DN125
  •  Kieskorb


Das Sarnafil® Gully-Set ist in einem Karton verpackt.

Farbe

Oberfläche

glatt

Farbe

beige

Produktdetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

  • Geprüft nach DIN EN 1253
Produktinformation

Chemische Basis

Sarnafil® Gully

Polypropylen (PP)

Sarnafil® Aufstocklement DN125

Polypropylen (PP)

Kieskorb

Polypropylen (PP)



Lagerfähigkeit

Bei korrekter Lagerung behält das Produkt seine Eigenschaften.

Lagerbedingungen

Das Sarnafil® Gully-Set trocken lagern.

Abmessungen

Typ

Rohr-Ø, außen

DN

Senkrecht

75 mm

70

Senkrecht

110 mm

100

Senkrecht (heizbar)

110 mm

100

Senkrecht

125 mm

125

Senkrecht (heizbar)

125 mm

125

Waagerecht

75 mm

70

Waagerecht

110 mm

100
Systeminformation

Systemaufbau

Einsetzbar mit:

  • Sarnafil® Kunststoffabdichtungsbahnen
Technische Informationen

Ablaufleistung

DN

Ablaufleistung nach
DIN EN 1253 *

Ablaufleistung mit 55 mm
Anstauhöhe

Ablaufleistung mit 65 mm
Anstauhöhe

70 mm

7,40 l/s

12,85 l/s

16,20 l/s

100 mm

7,85 l/s

15,20 l/s

19,20 l/s

100 mm

7,85 l/s

15,20 l/s

19,20 l/s

125 mm

10,75 l/s

14,40 l/s

18,70 l/s

125 mm

10,75 l/s

14,40 l/s

18,70 l/s

75 mm

6,90 l/s

13,60 l/s

17,15 l/s

100 mm

7,80 l/s

15,25 l/s

19,40 l/s

* gemäß DIN EN 1253, Anstauhöhe bis Ø 110 mm = 35 mm, ab Ø 125 mm = 45 mm

Stromversorgung

Technische Daten für die beheizte Version:

Nennspannung

AC 230 Volt (V)

Anschlussleistung

15 Watt (W)

Spannungsabsicherung
(kalkulierter Wert)		0,06 Ampère (A)
Wärmequelleselbstregelndes Heizband (ELSR-N-40-A0) nach DIN VDE 0254:1994-06

Anwendung

Informationen zur Anwendung

Lufttemperatur

-20 °C min. / +60 °C max.

Untergrundtemperatur

-30 °C min. / +60 °C max.


Anwendungsschritte

VERARBEITUNG

Die aktuellen Verlegeanleitungen für Sarnafil® Dachbahnen sind zu beachten. Das Sarnafil® Gully-Set muss sicher in der Unterkonstruktion befestigt werden. Bei mechanisch befestigten Dachabdichtungen muss die Befestigung mit freigegebenen Befestigern entsprechend dem objektbezogenen Windsognachweis erfolgen. Der elektrische Anschluss der beheizbaren Gullies muss von ausgebildeten Elektrikern hergestellt werden.
