Sarnafil® T Gully

FPO Dachgully mit Kieskorb

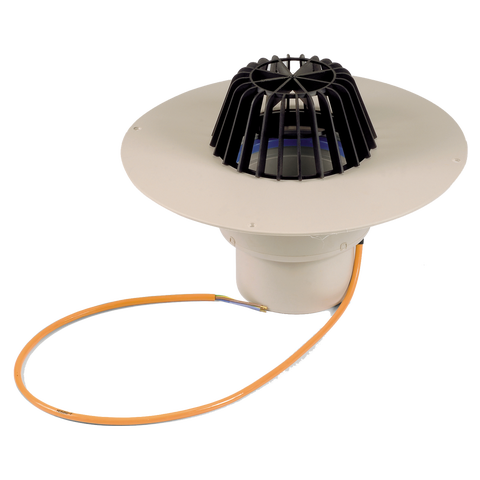

Sarnafil® Gully

Der Sarnafil® Gully ist aus druckstabilem Polyolefin Spritzguss hergestellt. Das Produkt ist mit oder ohne Heizung lieferbar.

  • Geprüft nach DIN EN 1253
  • Gute Witterungsbeständigkeit und UV-Stabilität
  • Sarnafil® Dachbahnen können direkt auf den Flansch geschweißt werden
  • Dampfsperren können luftdicht angeschlossen
    werden
  • Hoher Widerstand gegen Spannungsrissbildung
Sarnafil® Gully
Produktdatenblatt Alle Dokumente anzeigen

Übersicht

Anwendung

Der Sarnafil® Gully wird zur Entwässerung von nicht belüfteten Flachdächern eingesetzt.

Vorteile

  • Geprüft nach DIN EN 1253
  • Gute Witterungsbeständigkeit und UV-Stabilität
  • Sarnafil® Dachbahnen können direkt auf den Flansch geschweißt werden
  • Dampfsperren können luftdicht angeschlossen
    werden
  • Hoher Widerstand gegen Spannungsrissbildung

Verpackung

Einzeln im Karton verpackt, inklusive Kieskorb.

Farbe

Oberfläche

glatt

Farbe

beige

Produktdetails

Chemische Basis

Polypropylen (PP)

Lagerfähigkeit

5 Jahre ab Produktionsdatum.

Lagerbedingungen

Die Produkte müssen in der ungeöffneten, unbeschädigten und originalverschlossenen Verpackung trocken bei Temperaturen zwischen +5 °C und +30 °C gelagert werden. Die Hinweise auf der Verpackung sind stets zu beachten.

Abmessungen

Typ

Rohr-Ø, außen

DN

Senkrecht

75 mm

70 mm

Senkrecht

110 mm

100 mm

Senkrecht (heizbar)

110 mm

100 mm

Senkrecht125 mm125 mm
Senkrecht (heizbar)125 mm125 mm
Waagerecht75 mm70 mm
Waagerecht110 mm100 mm



Systemaufbau

Einsetzbar mit:
▪ Sarnafil® Kunststoffabdichtungsbahnen

Ablaufleistung

DN

Ablaufleistung nach
DIN EN 1253 *

Ablaufleistung mit 55 mm
Anstauhöhe

Ablaufleistung mit 65 mm
Anstauhöhe

70 mm

7,40 l/s

12,85 l/s

16,20 l/s

100 mm

7,85 l/s

15,20 l/s

19,20 l/s

100 mm

7,85 l/s

15,20 l/s

19,20 l/s

125 mm

10,75 l/s

14,40 l/s

18,70 l/s

125 mm

10,75 l/s

14,40 l/s

18,70 l/s

75 mm

6,90 l/s

13,60 l/s

17,15 l/s

100 mm

7,80 l/s

15,25 l/s

19,40 l/s

* gemäß DIN EN 1253, Anstauhöhe bis Ø 110 mm = 35 mm, ab Ø 125 mm = 45 mm

Stromversorgung

Technische Daten für die beheizte Version:

Nennspannung

AC 230 Volt (V)

Anschlussleistung

15 Watt (W)

Spannungsabsicherung
(kalkulierter Wert)		0,06 Ampère (A)
Wärmequelleselbstregelndes Heizband (ELSR-N-40-A0) nach DIN VDE 0254:1994-06

Anwendung

Lufttemperatur

-20 °C min. / +60 °C max.

Untergrundtemperatur

-30 °C min. / +60 °C max.

VERARBEITUNG

Die aktuellen Verlegeanleitungen für Sarnafil® Dach-
bahnen sind zu beachten. Der Sarnafil® Gully muss
sicher in der Unterkonstruktion befestigt werden. Der
elektrische Anschluss der beheizbaren Gullies muss
von ausgebildeten Elektrikern hergestellt werden.
