Produktdatenblatt Alle Dokumente anzeigen

Sarnafil® TS 77-18

Kunststoffabdichtungsbahn

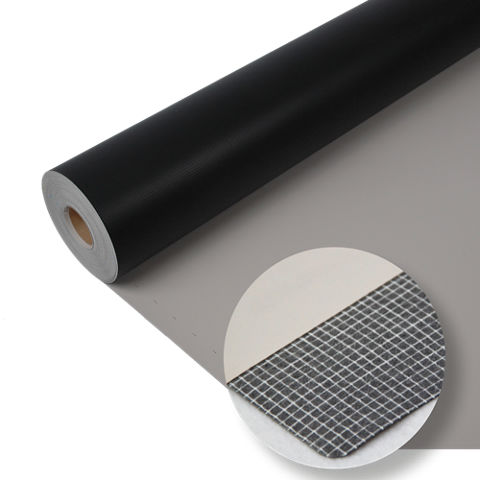

Sarnafil® TS 77-18 (Dicke 1,8 mm) ist eine mehrschichtige, durch Heißluft verschweißbare Kunststoffabdichtungsbahn, mit innenliegender Verstärkung aus Polyestergelege, auf Basis flexibler Polyolefine (FPO). Die Kunststoffabdichtungsbahn ist zusätzlich mit einer Glasvlieseinlage ausgerüstet. (DE/E1 FPO-BV-V-PG-GV-1,8)

  • Hohe Nutzungsdauer
  • Hohe Widerstandsfähigkeit gegen Hagelschlag
  • Hohe Widerstandsfähigkeit gegen mechanische
    Einwirkung
  • widerstandsfähig gegen Wurzeln
  • Verträglich zu Bitumen
Ihr/e Ansprechpartner/in
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Dachabdichtungsbahn für mechanisch befestigte Flachdächer (auch unter Kiesschüttung und Begrünung).

Vorteile

  • Hohe Nutzungsdauer
  • Hohe Widerstandsfähigkeit gegen Hagelschlag
  • Hohe Widerstandsfähigkeit gegen mechanische
    Einwirkung
  • widerstandsfähig gegen Wurzeln
  • Verträglich zu Bitumen

Verpackung

Rollen sind mit einer blauen PE-Folie einzeln verpackt.

Verpackungseinheiten und weitere Bahnenzuschnitte: siehe aktuelle Preis- und Sortimentsübersicht.

Rollenlänge:

15 m

30 m30 m

Rollenbreite:

2 m

1 m

0,2 m

Rollengewicht:

59,4 kg

59,4 kg

12 kg

Farbe

Oberseite:

beige

fenstergrau (ähnlich RAL 7040)

Weitere Farbtöne: siehe aktuelle

Preis- und Sortimentsübersicht

Rückseite:

schwarz

Produktdetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

  • Kunststoffbahn für Dachabdichtungen gemäß DIN EN 13956, anerkannt von der Zertifizierungsstelle 1213-CPD-3915 und versehen mit dem CE-Zeichen
  • DIN SPEC 20000-201
  • DIN 18531-2
  • Verhalten bei Brandeinwirkung gemäß
    DIN EN 13501-1: Klasse E
  • Geprüft gegen äußere Brandeinwirkung gemäß
    DIN EN 1187 und klassifiziert nach
    DIN EN 13501-5: BROOF(t1)
  • Widerstand gegen Flugfeuer und strahlende Wärme gemäß DIN 4102/Teil 7
Produktinformation

Lagerfähigkeit

Bei fachgerechter Lagerung behält das Produkt seine Eigenschaften.

Lagerbedingungen

Die Rollen horizontal in ungeöffneter und unbeschädigter Originalverpackung zwischen +5 °C und +30 °C auf Paletten lagern. Vor direkter Sonneneinstrahlung, Regen und Schnee schützen. Paletten während des Transports oder der Lagerung nicht stapeln.

Produktdeklaration

(DIN EN 13956 / DIN SPEC 20000-201)

Sichtbare Mängel

keine sichtbaren Mängel

(DIN EN 1850-2)

Länge

15 / 30 (-0 / +5 %) m

(DIN EN 1848-2)

Breite

2 / 1 / 0,2 (-0,5 / +1 %) m

(DIN EN 1848-2)

Effektive Dicke

1,8 mm (-5 % / +10 %)

(DIN EN 1849-2)

Geradheit

≤  30 mm

(DIN EN 1848-2)

Planlage

≤  10 mm

(DIN EN 1848-2)

Flächengewicht

1,9 kg/m² (-5 % / +10 %)

(DIN EN 1849-2)
Systeminformation

Systemaufbau

Für das Sarnafil® Flachdach-Abdichtungssystem steht folgendes Systemzubehör zur Verfügung:

Sarnafil® AT-18 FSA P (selbstklebende Anschlußbahnen)

Sarnafil® T 66-15 D (Dachbahn für Detailarbeiten)

Sarnafil® TS 77 Bänder

Sarnafil® Verbundbleche

Sarnabar® Befestigungssystem

Sarnafil® Formteile

Sarnafil® T Clean/Sarnafil® T Prep/Sarnafil® Nahtvorbereitungstücher

Sika ® Speed Clean Reinigungs Set

Sarnacol® T 660 (Kontaktklebstoff)

Sarnafil® Dachentwässerung

Verträglichkeit

Sarnafil® TS 77-18 kann auf alle üblichen Wärmedämmstoffe und Ausgleichslagen verlegt werden. Eine zusätzliche Trennlage ist nicht erforderlich. Eventuell ist eine Brandschutzlage notwendig.

Sarnafil® TS 77-18 ist für die Verlegung auf bestehende, ausreichend gereinigte und geebnete Bitumenabdichtungen geeignet, z. B. Sanierung von alten Flachdächern. Farbliche Veränderungen der Oberfläche sind bei direktem Kontakt mit Bitumen möglich.
Technische Informationen

Widerstand gegen Hagelschlag

starre Unterlage

≥ 25 m/s

flexible Unterlage

≥ 36 m/s

Widerstand gegen statische Belastung

starre Unterlage

≥ 20 kg (Methode A)

flexible Unterlage

≥ 20 kg (Methode B)

Widerstand gegen stoßartige Belastung

starre Unterlage

≥ 1000 mm (Methode A)

flexible Unterlage

≥ 1250 mm (Methode B)

Widerstandsfähigkeit gegen das Durchdringen von Wurzeln

bestanden

(DIN EN 13948)

Zugfestigkeit

längs (Mr)*

≥ 1000 N/50mm

quer (QMr)*

≥   900 N/50mm

*Mr = Maschinenrichtung
*QMr = Quer zur Maschinenrichtung

Reißdehnung

längs (Mr)*
≥ 13 %

quer (QMr)*
≥ 13 %

*Mr = Maschinenrichtung
*QMr = Quer zur Maschinenrichtung

Maßhaltigkeit

längs (Mr)*

≤ 0,2 %

quer (QMr)*

≤ 0,1 %

*Mr = Maschinenrichtung
*QMr = Quer zur Maschinenrichtung

Weiterreißwiderstand

längs (Mr)*

≥ 300 N

quer (QMr)*

≥ 300 N

*Mr = Maschinenrichtung
*QMr = Quer zur Maschinenrichtung

Schälwiderstand der Fügenaht

≥  300 N/50 mm

(DIN EN 12316-2)

Scherwiderstand der Fügenaht

≥  500 N/50 mm

(DIN EN 12317-2)

Abriss außerhalb der Fügenaht(DIN SPEC 20000-201/ DIN EN 12317-2)

Verhalten beim Falzen bei tiefen Temperaturen

≤ -40 °C

(DIN EN 495-5)

Brandverhalten

Klasse E

(DIN ISO 11925-2)

(Klassifizierung gemäß DIN EN 13501-1)

Auswirkung von flüssigen Chemikalien inklusive Wasser

auf Anfrage

(DIN EN 1847)

Verhalten bei Einwirkung von Bitumen

bestanden

(DIN EN 1548)

Verfahren (b)

(DIN SPEC 20000-201)

(DIN EN 1548)

Beanspruchung durch Feuer von außen

BROOF(t1) < 20°

(DIN CEN/TS 1187)

(DIN EN 13501-5)


Widerstandsfähigkeit gegen Flugfeuer

und strahlende Wärme

(für von Sika geprüfte Dachaufbauten)

Erfüllt für Dachneigung < 20°

(DIN CEN/TS 1187)

(DIN 4102-7)

UV-Einwirkung

bestanden (> 5.000 h)

(DIN EN 1297)

Klasse 0

(DIN SPEC 20000-201)

(DIN EN 1297)

Wasserdichtheit

bestanden

(DIN EN 1928)

400 kPa/ 72 h(DIN SPEC 20000-201/ DIN EN 1928)

Anwendung

Informationen zur Anwendung

Lufttemperatur

-20 °C min. / +60 °C max.

Untergrundtemperatur

-30 °C min. / +60 °C max.
Anwendungsschritte

VERARBEITUNGSANWEISUNG

Der Einbau der Dachabdichtung sollte von Sika® Roofing geschulten Verarbeitern ausgeführt werden.
