Sarnafil® TS 77-18 E

Sarnafil® TS 77-18 E

Kunststoffabdichtungsbahn für mechanisch befestigte Flachdächer DN>20

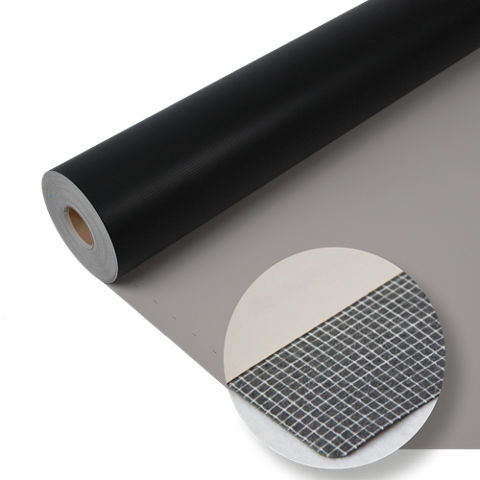

Sarnafil® TS 77-18 E (Dicke 1,8 mm) ist eine mehrschichtige, durch Heißluft verschweißbare Kunststoffabdichtungsbahn, mit innenliegender Verstärkung aus Polyestergelege, auf Basis hochwertiger flexibler Polyolefine (FPO). Die Kunststoffabdichtungsbahn ist zusätzlich mit einer Glasvlieseinlage ausgerüstet. (DE/E1 FPO-BV-V-PG-GV-1,8)

  • Erhöhter Brandschutz
  • Hohe Nutzungsdauer
  • Hohe Widerstandsfähigkeit gegen Hagelschlag
  • Hohe Widerstandsfähigkeit gegen mechanische Einwirkung
  • Verträglich zu Bitumen
Sarnafil® TS 77-18 E
Ihr/e Ansprechpartner/in
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Dachabdichtungsbahn für mechanisch befestigte Dächer, vorzugsweise ab Dachneigungen ≥ 20° und für erhöhten Brandschutz.

Vorteile

  • Erhöhter Brandschutz
  • Hohe Nutzungsdauer
  • Hohe Widerstandsfähigkeit gegen Hagelschlag
  • Hohe Widerstandsfähigkeit gegen mechanische Einwirkung
  • Verträglich zu Bitumen

Verpackung

Rollen sind in einer blauen PE-Folie einzeln verpackt.

Verpackungseinheiten und weitere Bahnenzuschnitte: siehe aktuelle Preis- und Sortimentsübersicht.

Rollenlänge:

15 m

15 m

15 m

Rollenbreite:

2 m

1 m

0,2 m

Rollengewicht

64,8 kg

32,4 kg

6,48 kg

Farbe

Oberseite:

beige

fenstergrau (ähnlich RAL 7040)

weitere Farbtöne: siehe aktuelle Preis- und Sortimentsübersicht

Rückseite:

schwarz

Produktdetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

  • Kunststoffbahn für Dachabdichtungen gemäß DIN EN 13956, anerkannt von der Zertifizierungsstelle 1213-CPD-3915 und versehen mit dem CE-Zeichen
  • DIN SPEC 20000-201
  • DIN 18531-2
  • Verhalten bei Brandeinwirkung gemäß DIN EN 13501-1, Klasse E
  • Geprüft gegen äußere Brandeinwirkung gemäß DIN EN 1187 und klassifiziert nach EN 13501-5: BROOF(t1) und BROOF(t3) für von Sika geprüfte Dachaufbauten
  • Widerstand gegen Flugfeuer und strahlende Wärme gemäß DIN 4102/Teil 7 (für von Sika geprüfte Dachaufbauten)
Produktinformation

Lagerfähigkeit

In ungeöffneter und unbeschädigter Originalverpackung behält das Produkt seine Eigenschaften.

Lagerbedingungen

Rollen horizontal auf Paletten lagern. Vor direkter Sonneneinstrahlung, Regen und Schnee schützen. Paletten während des Transports oder der Lagerung nicht stapeln.

Produktdeklaration

(DIN EN 13956 / DIN SPEC 20000-201)

Sichtbare Mängel

keine sichtbaren Mängel

(DIN EN 1850-2)

Länge

15 (-0 % / +5 %) m

(DIN EN 1848-2)

Breite

2 / 1 / 0,2 (-0.5 % / +1 %) m

(DIN EN 1848-2)

Effektive Dicke

1,8 (-5 % / +10 %) mm

(DIN EN 1848-2)

Geradheit

≤ 30 mm

(DIN EN 1848-2)

Planlage

≤ 10 mm

(DIN EN 1848-2)

Flächengewicht

2,16 (-5 % / +10 %) kg/m²

(DIN EN 1849-2)
Systeminformation

Systemaufbau

Systemzubehör:

  • Sarnafil® T 66-15 D (Dachbahn für Detailarbeiten)
  • Sarnafil® TS 77 Bänder
  • Sarnafil® Verbundbleche
  • Sarnabar® Befestigungssystem
  • Sarnafil® Formteile
  • Sarnafil® T Clean / Sarnafil® T Prep / Sarnafil® Nahtvorbereitungstücher /
  • Sarnafil® Wet Task-Set
  • Sarnacol® T 660 (Kontaktklebstoff)
  • Sarnafil® Dachentwässerung

Verträglichkeit

Sarnafil® TS 77-18 E kann auf alle üblichen Wärmedämmstoffe und Ausgleichslagen verlegt werden. Eine zusätzliche Trennlage ist nicht erforderlich. Bei direkter Verlegung auf EPS Wärmedämmung ist eine Brandschutzlage notwendig.

Sarnafil® TS 77-18 E ist für die Verlegung direkt auf bestehende, ausreichend gereinigte und geebnete Bitumenabdichtungen geeignet, z. B. Sanierung von alten Flachdächern. Farbliche Veränderungen der Oberfläche sind bei direktem Kontakt mit Bitumen möglich.
Technische Informationen

Widerstand gegen Hagelschlag

starre Unterlage

≥ 27 m/s

flexible Unterlage

≥ 35 m/s

Widerstand gegen statische Belastung

starre Unterlage

≥ 20 kg

flexible Unterlage

≥ 20 kg

Widerstand gegen stoßartige Belastung

starre Unterlage:

≥ 700 mm (Methode A)

flexible Unterlage:

≥ 1000 mm (Methode B)

Zugfestigkeit

längs (Mr)*

≥ 900 N/50 mm

quer (QMr)*

≥ 800 N/50 mm

*Mr = Maschinenrichtung
*QMr = Quer zur Maschinenrichtung

Reißdehnung

längs (Mr)*

≥ 12 %

quer (QMr)*

≥ 12 %

*Mr = Maschinenrichtung
*QMr = Quer zur Maschinenrichtung

Maßhaltigkeit

längs (Mr)*

≤ 0.2 %

quer (QMr)*

≤ 0.1 %

*Mr = Maschinenrichtung
*QMr = Quer zur Maschinenrichtung

Weiterreißwiderstand

längs (Mr)*

≥ 300 N

quer (QMr)*

≥ 300 N

*Mr = Maschinenrichtung
*QMr = Quer zur Maschinenrichtung

Schälwiderstand der Fügenaht

≥  300 N/50mm

(DIN EN 12316-2)

Scherwiderstand der Fügenaht

≥ 500 N/50 mm

(DIN EN 12317-2)

Abriss außerhalb der Fügenaht(DIN V 20000-201 / DIN EN 12317-2)

Verhalten beim Falzen bei tiefen Temperaturen

≤ -20 °C

(DIN EN 495-5)

Brandverhalten

Klasse E

(EN ISO 11925-2)

(Klassifizierung gemäß DIN EN 13501-1)

Auswirkung von flüssigen Chemikalien inklusive Wasser

auf Anfrage

(DIN EN 1847)

Verhalten bei Einwirkung von Bitumen

bestanden

Verfahren (b)

(DIN EN 1548)

(DIN SPEC 20000-201)

(DIN EN 1548)

Beanspruchung durch Feuer von außen

Teile 1 bis 4

(für von Sika geprüfte Dachaufbauten)

BROOF (t1) < 20°, ≥ 20°

BROOF (t3) < 10°

(DIN CEN/ TS 1187)

(DIN EN 13501-5)

Widerstandsfähigkeit gegen Flugfeuer

und strahlende Wärme

(für von Sika geprüfte Dachaufbauten)

Erfüllt für Dachneigung < 20°, ≥ 20°

(DIN CEN/TS 1187)

(DIN 4120-7)

UV-Einwirkung

bestanden (> 5.000 h )

Klasse 0

(DIN EN 1297)

(DIN SPEC 20000-201)

(DIN EN 1297)

Wasserdichtheit

bestanden

(DIN EN 1928)
400 kPa / 72 h(DIN SPEC 20000-201 / DIN EN 1928)

Anwendung

Informationen zur Anwendung

Lufttemperatur

-20 °C min. / +60 °C max.

Untergrundtemperatur

-30 °C min. / +60 °C max.
Anwendungsschritte

VERARBEITUNGSANWEISUNG

Der Einbau der Dachabdichtung sollte von Sika® Roofing geschulten Verarbeitern ausgeführt werden.
