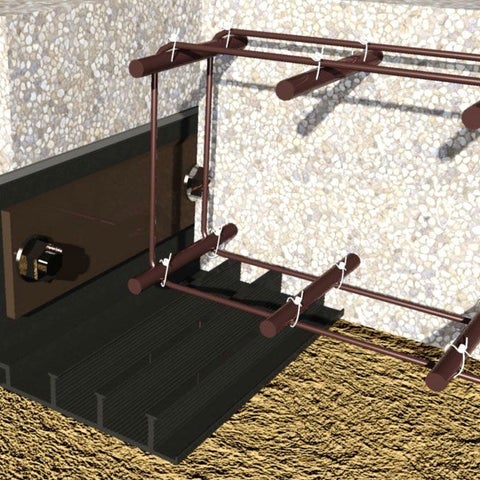

Sika® Klemmfugenbänder Elastomer
Sika Klemmfugenbänder Elastomer für Los- und Los-/Festflanschkonstruktionen

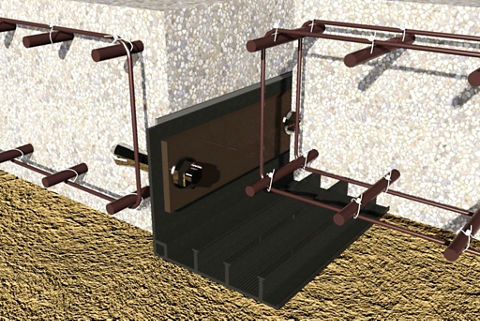

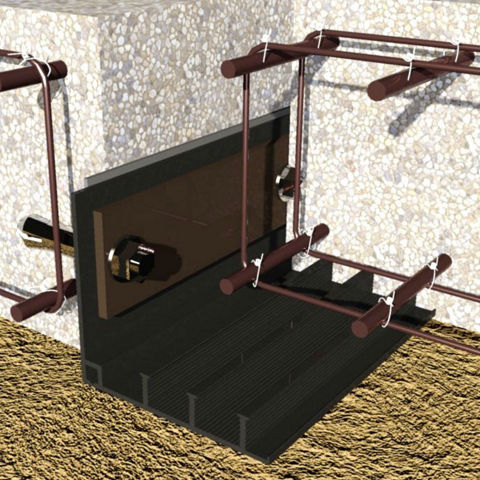

Sika Klemmfugenbänder Elastomer, hergestellt aus Synthesekautschuk, sind dauerelastische Fugenbänder zur Abdichtung von Anschußfugen an Bestandsbauwerke wie auch zur nachträglichen Fugenabdichtung zur Verwendung in Verbindung mit Los- oder Los-/Festflansch-Stahlkonstruktionen. Sika Klemmfugenbänder Elastomer sind in unterschiedlichen Formen und Abmessungen verfügbar. Je nach Profilform sind sie einseitig oder beidseitig mit einem Klemmschenkel zur Verwendung in ein- oder doppelseitigen Klemmkonstruktionen ausgebildet. Sika Klemmfugenbänder Elastomer für eine einseitige Klemmung sind wahlweise mit einem innen- oder aussenliegenden Einbetonierschenkel versehen.
- Hohe Festigkeit und Dehnung
- Hohe Dauerelastizität bei hohem Rückstellvermögen
- Geeinget für hohen Wasserdruck
- Beständig gegen in der Natur vorkommende, betonangreifende Stoffe
- Beständig gegen ein breites Spektrum von chemischen Agenzien (Prüfungen im Einzelfall erforderlich)
- Formbeständig gegen Heißbitumen
- Robuste Querschnitte für eine sichere Handhabung auf der Baustelle
- Vulkanisierbar
Anwendung
ANWENDUNGSGRUNDSÄTZE- Planung und Ausführung in Anlehnung an DIN 18197
- Fügetechnik nach DIN 18197 und DIN 7865
- Vulkanisation von Baustellenstößen durch geschultes und zertifiziertes Personal
- Die Montage von Sika Klemmfugenbänder Elastomer darf nur von durch Sika geschultes und zertifiziertes Personal vorgenommen werden
Vorteile
- Hohe Festigkeit und Dehnung
- Hohe Dauerelastizität bei hohem Rückstellvermögen
- Geeinget für hohen Wasserdruck
- Beständig gegen in der Natur vorkommende, betonangreifende Stoffe
- Beständig gegen ein breites Spektrum von chemischen Agenzien (Prüfungen im Einzelfall erforderlich)
- Formbeständig gegen Heißbitumen
- Robuste Querschnitte für eine sichere Handhabung auf der Baustelle
- Vulkanisierbar
Verpackung
- Rollenlängen mit 20, 25 und 40 m, je nach Profil, auf Euro- oder Einwegpalette
- Fugenbandsysteme in Bunden, je nach Größe auf Euro- oder Einwegpalette
- Klemmzubehör nach Zubehörliste auf Europalette
Farbe
Schwarz
Produktdetails
PRÜFZEUGNISSE
Normen / Richtlinien
- DIN 18197, soweit relevant
- DIN 7865-2
- DIN 7865-4, soweit relevant
- DIN 18533-1, soweit relevant
- ZTV-ING, RiZ-ING, RiZ-ING Fug 6 für Fugenabdeckungen
- DB RIL Modul 804.6101
- Sika Vulkanisieranleitung
- Sika Bedienungsanleitung Vulkanisiergerät
- Verarbeitungshinweise für Sika Klemmfugenbänder Elastomer
Prüfzeugnisse / Zulassungen
- Werksbescheinigung, andere Prüfbescheinigungen nach Vereinbarung
- Fremdüberwachung durch MPA NRW, vorgeschrieben für Abdichtungsanschlüsse und Fugenübergänge bei Ingenieurbauwerkennach ZTV-ING und DB RIL Modul 804.6101
Chemische Basis
Styrol-Butadien-Kautschuk (SBR)
Ethylen-Propylen-Dien-Kautschuk (EPDM) bei Typ FPK
Lagerfähigkeit
Das Produkt hat bei korrekter Lagerung kein Verfallsdatum.
Lagerbedingungen
- Lagerung auf der Transportpalette oder einer ebenen Unterlage.
- Langfristige Lagerung ≥ 6 Monate in geschlossenen Räumen:
Es gelten die Bedingungen der DIN 7716.
Der Lagerraum soll kühl, trocken, staubarm und mäßig durchlüftet sein. Die Elastomer-Fugenbänder sind vor Wärmeeinstrahlungen und starkem künstlichen Licht mit hohem UV-Anteil zu schützen. - Bei kurzfristiger Lagerung > 6 Wochen und < 6 Monate in geschlossenen Räumen gelten die Bedingungen der DIN 7716 sinngemäß.
- Kurzfristige Lagerung > 6 Wochen und < 6 Monate auf Baustellen, im Freien:
Die Lagerung hat geschützt durch eine Abdeckung gegen direkte Sonneneinstrahlung, Verschmutzung sowie Schnee und Eis zu erfolgen.
Die Elastomer-Fugenbänder sind trocken und getrennt von Stoffen, Maschinen und Geräten mit möglichen schädigenden Einwirkungen wie z.B. Baustahl oder Treibstofftankanlagen sowie abseits von Baustraßen zu lagern. - Kurzfristige Lagerung ≤ 6 Wochen, auf Baustellen, im Freien:
Die Lagerung hat geschützt vor Verschmutzung oder Beschädigung zu erfolgen. Bei starker Sonneneinstrahlung (Sommer) oder Schnee und Eis (Winter) sind die Elastomer-Fugenbänder durch eine Abdeckung zu schützen. - Vulkanisiermaterial ist kühl, trocken und vor Staub und Verschmutzung geschützt zu lagern. Es wird empfohlen, die Bedarfsmengen auf eine Lagerzeit von ca. 6 Wochen abzustimmen.
Systemaufbau
Die Angaben zu Wasserdruck und Verformung der nachfolgenden Tabellen gelten für Regelfälle der Anwendung ohne Nachweis. Bei genauer Kenntnis aller Beanspruchungen und konstruktiver Einzelheiten können andere Werte festgelegt werden.
Formen:
|
|
| Gesamt- breite a1/a2 (mm) | Breite Dehnteil b (mm) | Dicke c (mm) | Breite Dichtteil s (mm) | Wasser- druck P (bar) | Resultierende Verformung Vr (mm) |
| FM 350 K | |||||
| 190/200 | 115 | 10 | 85 | 1,5 | 20 |
| FM 500 K | |||||
| 225/272 | 172 | 13 | 100 | 2,0 2) | 20 |
| Gesamt- breite a (mm) | Breite Dehnteil b (mm) | Dicke c (mm) | Breite Dichtteil s (mm) | Wasser- druck P (bar) | Resultierende Verformung Vr (mm) |
| FM 350 KF | |||||
| 350 | --- 1) | 12 | 85 | 1,5 | 20 |
| F 300 KF | |||||
| 300 | 8 | 100 | 1,5 | 3 2) |
| FMG 350 | |||||
| 350 | --- 1) | 12 | --- | 1,5 3) | 20 |
|
|
| Gesamt- breite a (mm) | Dicke c (mm) | Schlaufen- weite d (mm) | Breite Dichtteil s (mm) | Wasser- druck P (bar) | Resultierende Verformung Vr (mm) |
| O 380 | |||||
| 380 | 10 | 80 | --- | 0,3 | 25 |
| OG 380 gewebe- armiert | |||||
| 380 | 10 | 80 | --- | 2,5 | 15 |
| FPK 250 | |||||
| 250 | --- 1) | 4 | --- | 0,6 3) | 3 2) |
| FPK 300 | |||||
| 300 | --- 1) | 4 | --- | 0,6 3) | 3 2) |
| FPK 350 | |||||
| 350 | --- 1) | 4 | --- | 0,6 3) | 3 2) |
| FPK 400 | |||||
| 400 | --- 1) | 4 | --- | 0,6 3) | 3 2) |
| FPK 500 | |||||
| 500 | --- 1) | 4 | --- | 0,6 3) | 3 2) |
1) Je nach Einbausituation
2) Andere Werte abhängig von der Einbausituation
3) Klemmung auf der wasserzugewandten Seite
|
|
| Gesamt- breite a1/a2 (mm) | Dehnteil- breite b (mm) | Dicke c (mm) | Sperranker N x f (mm) | Wasser- druck P (bar) | Resultierende Verformug Vr (mm) |
| AM 350 KI | |||||
| 166/211 | 86 | 6 | 3 x 31 | 0.7 | 20 |
|
|
| Gesamt- breite a1/a2 (mm) | Breite Dehnteil b (mm) | Dicke c (mm) | Sperranker N x f (mm) | Wasser- druck P (bar) | Resultierende Verformung Vr (mm) |
| AM 350 KA | |||||
| 166/211 | 86 | 6 | 3 x 31 | 0.7 | 20 |
|
|
| Gesamt- breite a (mm) | Breite Dehnteil b (mm) | Dicke c (mm) | Sperranker N x f (mm) | Wasser- druck P (bar) | Resultierende Verformung Vr (mm) |
| AM 350 KF | |||||
| 350 | --- 1) | 6 | 3 x 31 | 0.7 | 20 |
| A 350 KF | |||||
| 350 | --- 1) | 6 | 3 x 31 | 0.7 | 3 2) |
|
|
| Gesamt- breite a (mm) | Breite Dehnteil b (mm) | Dicke c (mm) | Breite Dichtteil s (mm) | Wasser- druck P (bar) | Resultierende Verformung Vr (mm) |
| AMG 350 | |||||
| 350 | --- 1) | 6 | --- 1) | 0.7 | 20 |
1) Je nach Einbausituation
2) Andere Werte abhängig von der Einbausituation
3) Klemmung auf der wasserzugewandten Seite
a1= Breite des Klemmschenkels einschließlich Mittelschlauch
a2 = Breite des Einbetonierschenkels einschließlich Mittelschlauch
Vr = Resultierende Verforumg (vx² + vy² + vz²) ½
N = Anzahl Sperranker
f = Profilhöhe (Höhe der Sperranker einschließlich Grundplatte)
Shore-Härte (A)
| 62 ± 5 | DIN ISO 7619-1 |
Zugfestigkeit
| ≥ 10 MPa | DIN 53504 |
Reißdehnung
| ≥ 380% | DIN 53504 |
Weiterreißwiderstand
| ≥ 8 N/mm | DIN ISO 34-1 |
