Sikaflex® Tank N
Elastisches, 1-komponentiges Fugenabdichtungssystem für LAU-Anlagen,
zugelassen vom DIBT, Z-74.6-169 (grau), Z-74.6-170 (schwarz)
Sikaflex® Tank N ist ein 1-komponentiger, standfester Dichtstoff auf Polyurethan-Basis für die Abdichtung von Bodenfugen speziell im Bereich von Anlagen zum Lagern, Abfüllen und Umschlagen von wassergefährdenden Flüssigkeiten (LAU-Anlagen). Durch Reaktion mit Luftfeuchtigkeit vernetzt Sikaflex® Tank N zu
einem elastischen Dichtstoff.
- Bauaufsichtlich zugelassenes Fugenabdichtungs-
system für LAU-Anlagen, Z-74.6-169 (grau),
Z-74.6-170 (schwarz) - 1-komponentig, gebrauchsfertig, kein Anmischen
- Hohe chemische Beständigkeit
- Gute mechanische Belastbarkeit
- Hoher Weiterreißwiderstand
- Zulässige Gesamtverformung 25 %
- Standfest
- Sehr gute Verarbeitungseigenschaften
Anwendung
- Boden- und Anschlussfugen in chemisch belasteten Bereichen
- Anlagen zum Lagern, Abfüllen und Umschlagen von wassergefährdenden Flüssigkeiten (LAU-Anlagen), z.B. Abfüllplätze, Hofflächen, Umschlagbereiche,
Lagertanks, Auffangwannen, Fasslager - Im Gewässerschutz
- Bodenfugen in Tankstellen
- Anschluss- und Bodenfugen, z.B. in Werkstätten und Parkhäusern
Vorteile
- Bauaufsichtlich zugelassenes Fugenabdichtungs-
system für LAU-Anlagen, Z-74.6-169 (grau),
Z-74.6-170 (schwarz) - 1-komponentig, gebrauchsfertig, kein Anmischen
- Hohe chemische Beständigkeit
- Gute mechanische Belastbarkeit
- Hoher Weiterreißwiderstand
- Zulässige Gesamtverformung 25 %
- Standfest
- Sehr gute Verarbeitungseigenschaften
Verpackung

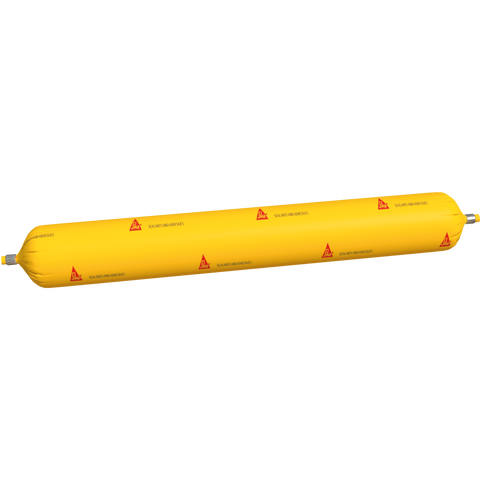

Schlauchbeutel 600 ml, 20 Schlauchbeutel im Karton
Farbe
Betongrau, schwarz
Produktdetails
PRÜFZEUGNISSE
- Allgemeine bauaufsichtliche Zulassung für LAU-
Anlagen Z-74.6-169 (grau), Z-74.6-170 (schwarz) - DIN EN 13501-1 Klasse E (Brandverhalten)
Chemische Basis
1-komponentiges Polyurethan, feuchtigkeitshärtend
Lagerfähigkeit
12 Monate
Lagerbedingungen
Bei kühler und trockener Lagerung in unbeschädigten Originalgebinden bei Temperaturen zwischen +10 °C und +25 °C.
Dichte
1,48 kg/l (grau); 1,45 kg/l (schwarz)
Shore-Härte (A)
| 35 (nach 28 Tagen) (+23 °C / 50 % r.F.) | (DIN EN ISO 868) |
Sekantenzugmodul
| 0,6 N/mm2 bei 100 % Dehnung (+23 °C / 50 % r.F.) | (DIN EN ISO 8340) |
Zulässige Gesamtverformung
| 25 % | (DIN EN ISO 11600) |
Prüfamplitude
| ± 25 % | (ISO 9047) |
Rückstellvermögen
| > 80 % | (DIN EN ISO 7389 B) |
Weiterreissfestigkeit
| 8 N/mm | (DIN ISO 34) |
Gebrauchstemperatur
| −40 °C bis +70 °C (Temperatur der wassergefährdenden Flüssigkeit bei Kontakt mit dem Fugenabdichtungssytem max. +30°C) |
Chemische Beständigkeit
Listen der Flüssigkeiten, gegen die das Fugenabdichtungssystem
flüssigkeitsundurchlässig und chemisch beständig ist:
Sikaflex® Tank N, grau Z-74.6-169
| Gruppen Nr. | zugelassene Flüssigkeiten für die Anlagenbetriebsarten1) Lagern (L), | Betriebsart und Stufe1) | Befahrbar- keit3) |
| 1 | Ottokraftstoffe nach DIN EN 228 mit einem | LAU1 | X |
| 2 | Flugkraftstoffe | ---4) | |
| 3 | Heizöl EL nach DIN 51603-1, ungebrauchte Verbrennungsmotorenöle, ungebrauchte Kraftfahrzeug-Getriebeöle, Gemische aus gesättigten und aromatischen Kohlenwasserstoffen mit einem Aromatengehalt von ≤ 20 Ma.-% und einem Flammpunkt > 60 °C | ---4) | |
| 3b | Dieselkraftstoffe nach DIN EN 590 mit Zusatz von Biodiesel nach DIN EN 14214 bis zu einem Gesamtgehalt von max. 20 Vol.-% | LAU22) | X |
| 4 | Kohlenwasserstoffe sowie benzolhaltige | LAU1 | ---4) |
| 4a | Benzol und benzolhaltige Gemische | X | |
| 4b | Rohöle | ---4) | |
| 4c | gebrauchte Verbrennungsmotorenöle und | ---4) | |
| 5 | ein- und mehrwertige Alkohole mit max. 48 Vol.-% Methanol und Ethanol (in Summe), | X | |
| 5a | Alkohole und Glykolether sowie deren | X | |
| 5b | ein- und mehrwertige Alkohole ≥ C2 mit max. 48 Vol.-% Ethanol sowie deren wässrige | X | |
| 5c | Ethanol einschließlich Ethanol nach DIN EN 15376 (unabhängig vom Herstellungs- | X |
| 8 | wässrige Lösungen aliphatischer Aldehyde bis 40 % | LAU1 | X |
| 9 | wässrige Lösungen organischer Säuren (Carbonsäuren) bis 10 % sowie deren Salze (in wässriger Lösung), außer Milchsäure und Ameisensäure | ---4) | |
| 10 | anorganische Säuren (Mineralsäuren) bis 20 % sowie sauer hydrolysierende, anorganische Salze in wässriger Lösung (pH < 6), außer Flusssäure und oxidierend wirkende Säuren und deren Salze | X | |
| 11 | anorganische Laugen sowie alkalisch hydrolysierende anorganische Salze in wässriger Lösung (pH > 8) außer Ammoniaklösungen und oxidierend | LAU2 | X |
| 12 | wässrige Lösungen anorganischer nicht oxidierender Salze mit einem pH-Wert zwischen 6 und 8 | LAU1 | X |
| 14 | wässrige Lösungen organischer Tenside | X | |
| - | Einzelflüssigkeit: Harnstoff bis 35% in wässriger | LAU22) | X |
| - | Einzelflüssigkeit: Ottokraftstoff E10 nach | LAU1 | X |
Sikaflex® Tank N, schwarz Z-74.6-170
| Gruppen Nr. | zugelassene Flüssigkeiten für die Anlagenbetriebsarten1) Lagern (L), | Betriebsart und Stufe1) | Befahrbar- keit3) |
| 1 | Ottokraftstoffe nach DIN EN 228 mit einem | LAU1 | X |
| 2 | Flugkraftstoffe | ---4) | |
| 3 | Heizöl EL nach DIN 51603-1, ungebrauchte Verbrennungsmotorenöle, ungebrauchte Kraftfahrzeug-Getriebeöle, Gemische aus gesättigten und aromatischen Kohlenwasserstoffen mit einem Aromatengehalt von ≤ 20 Ma.-% und einem Flammpunkt > 60 °C | ---4) | |
| 3b | Dieselkraftstoffe nach DIN EN 590 mit Zusatz von Biodiesel nach DIN EN 14214 bis zu einem Gesamtgehalt von max. 20 Vol.-% | LAU22) | X |
| 4 | Kohlenwasserstoffe sowie benzolhaltige | LAU1 | ---4) |
| 4a | Benzol und benzolhaltige Gemische | LAU22) | X |
| 4b | Rohöle | LAU1 | ---4) |
| 4c | gebrauchte Verbrennungsmotorenöle und | ---4) | |
| 5 | ein- und mehrwertige Alkohole mit max. 48 Vol.-% Methanol und Ethanol (in Summe), Glykol und Polyglykole, deren Monoether | X | |
| 5a | Alkohole und Glykolether sowie deren | X | |
| 5b | ein- und mehrwertige Alkohole ≥ C2 mit max. 48 Vol.-% Ethanol sowie deren wässrige | X | |
| 5c | Ethanol einschließlich Ethanol nach DIN EN 15376 (unabhängig vom Herstellungs- | X |
| 8 | wässrige Lösungen aliphatischer Aldehyde bis 40 % | LAU1 | X |
| 9 | wässrige Lösungen organischer Säuren (Carbonsäuren) bis 10 % sowie deren Salze (in wässriger Lösung), außer Milchsäure und Ameisensäure | ---4) | |
| 10 | anorganische Säuren (Mineralsäuren) bis 20 % sowie sauer hydrolysierende, anorganische Salze in wässriger Lösung (pH < 6), außer Flusssäure und oxidierend wirkende Säuren und deren Salze | X | |
| 11 | anorganische Laugen sowie alkalisch hydrolysierende anorganische Salze in wässriger Lösung (pH > 8) außer Ammoniaklösungen und oxidierend wirkende Lösungen von Salzen (z.B. Hypochlorit) | LAU2 | X |
| 12 | wässrige Lösungen anorganischer nicht oxidierender Salze mit einem pH-Wert zwischen 6 und 8 | LAU1 | X |
| 14 | wässrige Lösungen organischer Tenside | X | |
| - | Einzelflüssigkeit: Harnstoff bis 35% in wässriger | LAU22) | X |
| - | Einzelflüssigkeit: Ottokraftstoff E10 nach | LAU1 | X |
Soweit keine anderen Angaben zu den aufgeführten Flüssigkeiten gemacht werden, handelt es sich jeweils um technisch reine Substanzen oder um Mischungen technisch reiner Substanzen der jeweiligen Gruppe, jedoch nicht in Mischung mit Wasser, soweit dies nicht extra ausgewiesen ist.
1) Arbeitsblatt DWA-A-786, Technische Regeln wassergefährdeter Stoffe (TRwS), Ausführung von Dichtflächen, DWA (Fassung Oktober 2005) sowie Anlage 11 dieses Bescheides
2) verwendbar in Tankstellen gemäß TRwS 781 bis TRwS 784 (Arbeitsblätter ATV-DVWK-A 781:2004-08, DWA-A 782:2006-05, DWA-A 783:2005-12 und DWA-A 784:2006-04, Technische Regeln wassergefährdender Stoffe (TRwS), Tankstellen für Kraft-, Schienen- Wasser- und Luftfahrzeuge)
3) Befahrbar nur mit luftbereiften Fahrzeugen
4) nicht befahrbar, nur begehbar
Fugenkonstruktion
Vorbereitung Fugengestaltung
Es gelten die technischen Regeln für die Abdichtung mit elastischen Dichtstoffen. Für die Fugenabdichtung in LAU-Anlagen und im Gewässerschutz sind die Angaben in der allgemeinen bauaufsichtlichen Zulassung von
Sikaflex® Tank N Z-74.6-169/Z.-74.6-170 und deren Anlagen zu beachten. Der Einbau des Fugenabdichtungssystems in LAU-Anlagen darf nur von
Betrieben vorgenommen werden, die nach Wasserrecht vom Hersteller hierfür unterwiesen sind.
Zur Vermeidung von Kantenabbrüchen in Ortbeton sollten die Fugen-
flanken mit einer Fase von ca. 3 - 5 mm versehen werden.
Fugendimensionierung nach Zulassung
Mindestbreite = 10 mm
Max. Breite = 20 mm befahrener Bereich; 40 mm begangener Bereich
Für Innenbereiche außerhalb der Zulassung
(Temperaturdifferenz von 40 °C) empfehlen wir:
| Fugenabstand [m] | Mindestfugenbreite [mm] | Dichtstoffdicke [mm] |
| 2 | 12 | 12 |
| 3 | 12 | 12 |
| 4 | 12 | 12 |
| 5 | 12 | 12 |
| 6 | 12 | 12 |
| 8 | 15 | 12 |
Für Außenbereiche außerhalb der Zulassung
(Temperaturdifferenz von 80 °C) empfehlen wir:
| Fugenabstand [m] | Mindestfugenbreite [mm] | Dichtstoffdicke [mm] |
| 2 | 12 | 12 |
| 3 | 12 | 12 |
| 4 | 15 | 12 - 15 |
| 5 | 18 | 15 |
| 6 | 20 | 17 |
| 8 | 30 | 25 |
Die Empfehlung berücksichtigt nur die temperaturabhängigen Längenänderungen der Betonbauteile. Wenn zusätzliche Bauteilbewegungen zu erwarten sind (z. B. Vibration, Setzung oder horizontale Schiebung), müssen die Fugen entsprechend angepasst werden. Fugenanordnung und -abmessung sind in der Planung zu berücksichtigen, denn der Fugenabdichter hat in der Regel keine Möglichkeit, die Fugen zu verändern. Berechnungsgrundlage für die notwendige Fugenbreite bilden die technischen Kennwerte des Fugendichtstoffs und der angrenzenden Baustoffe, die Beanspruchung der Bauteile, deren Konstruktion und deren Größe.
Anwendung
Abfliessverhalten
| 0 mm, sehr gut | (DIN EN ISO 7390) |
Lufttemperatur
+5 °C bis +40 °C
Untergrundtemperatur
+5 °C bis +40 °C
Die Untergrundtemperatur muss + 3 °C über dem Taupunkt liegen.
Untergrundfeuchtigkeit
trocken
Hinterfüllmaterial
Es sind nur geschlossenzellige PE-Hinterfüllprofile
(z. B. Sika® Rundschnur PE) oder in Ausnahmefällen PE-Folien erlaubt.
Aushärtungsrate
2,5 mm/24 h (+23 °C / 50 % r.F.)
Hautbildungszeit
90 min (+23 °C / 50 % r.F.)
Materialverbrauch
| Fugenlänge m / 600 ml | Fugenbreite [mm] | Fugentiefe [mm] |
| ~ 6 | 10 | 10 |
| ~ 2,5 | 15 | 12 |
| ~ 1,8 | 20 | 17 |
| ~ 1,2 | 25 | 20 |
| ~ 0,8 | 30 | 25 |
UNTERGRUNDVORBEREITUNG
Für das Fugenabdichtungssystem für LAU-Anlagen sind unbeschichtete, flüssigkeitsdichte Betonfertigteile mit allgemeiner bauaufsichtlicher Zulassung für LAU-Anlagen bzw. Ortbeton gemäß DIN EN 206-1 als FDE-Beton zugelassen.
Die Fugenflanken müssen tragfähig sein, fest, sauber, trocken, frei von Öl, Fett und losen Bestandteilen,
Zementschlämme, Farben, Hydrophobierungsmitteln und Antigrafittibeschichtungen. Die Untergrundtemperatur muss mindestens + 3 °C über der Taupunkttemperatur liegen.
Primer:
Sika® Primer-215 für poröse, saugfähige Baustoffe wie Beton und Polymerbeton. Ablüftezeit: mindestens 30 Minuten, maximal 8 Stunden. Der Primer ist Bestandteil des zugelassenen Fugenabdichtungssystems.
GERÄTEREINIGUNG
Alle Werkzeuge und das Verarbeitungszubehör sind unverzüglich mit Sika® Remover-208 oder Sika®
PowerClean Reinigungstüchern zu reinigen.
Ausgehärtete Dichtstoffreste lassen sich nur noch
mechanisch entfernen. Hände/Haut müssen sofort mit geeigneten Reinigungstüchern, z.B. Sika® PowerClean Reinigungstüchern oder Industriehandreinigern und Wasser gewaschen werden. Keine Lösemittel auf der Haut verwenden!
