SikaMelt®-877
Kennzeichnungsfreier Polyurethan Hot Melt mit langer Offenzeit
SikaMelt®-877 ist ein klassifizierungsfreier reaktiver Polyurethan Hot Melt mit langer offener Zeit. Wegen seines hohen Tacks innerhalb der offenen Zeit ist SikaMelt®-877 ein vielseitiges Produkt für Automobil-Anwendungen wie auch in der Industrie, z.B. die Verklebung von Sandwich Panels.
SikaMelt®-877 besitzt ein weites Haftungsspektrum und ist sehr robust bei der Verarbeitung. Die Aushärtung erfolgt mittels Luftfeuchtigkeit.
- Klassifizierungsfrei
- Sehr lange offene Zeit
- Hohe Anfangsfestigkeit
- Breites Haftungsspektrum
- Excellente Alterungsbeständigkeit
PRODUKTVORTEILE
- Klassifizierungsfrei
- Sehr lange offene Zeit
- Hohe Anfangsfestigkeit
- Breites Haftungsspektrum
- Excellente Alterungsbeständigkeit
Anwendung
SikaMelt®-877 eignet sich für die beständige Verklebung von polaren Kunststoffen sowie von Holz, Schäumen, Textilien, lackiertem oder geprimerten Stahl. Unpolare Kunststoffe wie PP oder PE können nach einer geeigneten physikalischen Vorbehandlung verklebt werden.SikaMelt®-877 wurde entwickelt für Interieur-Anwedungen im Automobil wie auch für verschiedenste Kaschierungen in der Industrie. Aufgrund seiner langen offenen Zeit und hohen Anfangshaftung ist SikaMelt®-877 hervorragend geeignet für das Verkleben von Sandwich Panels.
Dieses Produkt ist nur für erfahrene, professionelle Anwender geeignet. Zur Prüfung der Haftung und Materialverträglichkeit müssen Tests mit Originalsubstraten unter Produktionsbedingungen durchgeführt werden.
Verpackung
| Hobbock | 20 kg |
| Beutel (Karton) | 22 kg |
| Fass | 200 kg |
Produktdetails
| Chemische Basis | Polyurethan | |
| Farbe (CQP001-1) | Weiß – beige, trübe | |
| Härtungsmechanismus | Feuchtigkeitshärtend | |
| Dichte | 1.2 kg | |
| Viskosität (Brookfield) | bei 130 °C | 18 000 mPa·s |
| Erweichungspunkt (CQP538-5) | 70 °C | |
| Applikationstemperatur |
kurzzeitig max. 1 h | 120 – 140 °C 150 °C A |
| Offenzeit (CQP 559-1) | Lang | |
| Durchhärtungszeit (CQP558-1) | 24 h | |
| Anfangsfestigkeit (CQP557-1) | 0,4 MPa | |
| Zugfestigkeit (CQP036-3) | 8,5 MPa | |
| Haltbarkeit | 9 Monate |
| CQP = Corporate Quality Procedure | A) Nur gültig für Düse |
HÄRTUNGSMECHANISMUS
SikaMelt®-877 vernetzt durch Reaktion mit Luftfeuchte. Bei niedrigen Temperaturen ist der Wassergehalt der Luft niedriger und die Aushärtung erfolgt langsamer (siehe Diagramm 1).
Bei der Verklebung von hydrophoben (z.B. PP) und/oder feuchtigkeitsundurchlässigen Materialien muss eine längere Aushärtezeit berücksichtigt werden. Dies bezieht sich insbesondere auf Montageverklebungen mit Klebstoffschichtdicken > 100 µm. Bei Kaschieranwendungen von hydrophoben und/oder feuchtigkeitsundurchlässigen Materialien darf die Schichtstärke des Klebstoffs 100 µm nicht überschreiten. In solchen Fällen sind projektbezogenen Versuche mit Originalmaterialien unter prozessnahen Bedingungen notwendig.

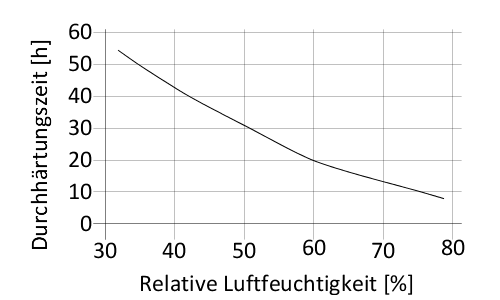

Diagramm 1: Durchhärtungszeit für einen 500 µm Klebstofffilm
CHEMISCHE BESTÄNDIGKEIT
SikaMelt®-877 ist beständig gegen wässrige Medien (Tenside, schwache Säuren und Laugen) und temporär beständig gegen Treibstoffe, Lösungsmittel und Mineralöle.
Die chemische Beständigkeit hängt von verschiedenen Faktoren wie Zusammensetzung, Konzentration, Temperatur und Einwirkdauer ab. Im Vorfeld müssen deshalb projektbezogenen Prüfungen bezüglich der chemischen und thermischen Belastung durchgeführt werden.
Anwendung
Oberflächenvorbereitung
Die Substratoberflächen müssen sauber, trocken und frei von Fett, Öl und Staub sein.
In Abhängigkeit von der Oberfläche und dem Substrat, kann eine physikalische oder chemische Vorbehandlung notwendig sein. Die Art der Vorbehandlung muss durch Versuche im Vorfeld ermittelt werden.
Bei der Verklebung von Metallen werden die besten Ergebnisse bei einer Substrattemperatur von 40 °C bis 60 °C erzielt.
Verarbeitung
Mit geeigneten Auftragseinheiten lässt sich SikaMelt®-877 als Film, Punkt, Raupe, sowie im Sprühverfahren auftragen. Für den Einsatz in automatisierten Anlagen ist die Verwendung geeigneter Filtersysteme erforderlich.
Um die gewünschten Verarbeitungseigenschaften einzustellen, kann die Klebstoffviskosität mittels der Verarbeitungstemperatur angepasst werden (siehe Tabelle Typische Produkteigenschaften).
Während Verarbeitungspausen von SikaMelt®-877 ist folgende Vorgehensweise einzuhalten:
Bei Unterbrechungen ≥ 1 h ist die Anlagentemperatur auf 80 °C zu senken, bei Unterbrechungen ≥ 4 h ist die Heizung der Anlage auszuschalten.
Um eine gleichbleibenden Qualität während des Verarbeitungszeitraums zu gewährleisten, wird empfohlen den Klebstoff bei der Förderung aus einem Schmelztank mittels Stickstoff, Kohlendioxid oder Trockenluft zu schützen, um mögliche Reaktionen des Produktes mit Feuchte zu vermeiden. Bei Pausen oder Stillständen sollte die Auftragsdüse in trockenes Öl getaucht werden, um einer Durchhärtung des Klebstoffs vorzubeugen.
Eine Beratung bezüglich eines geeigneten Verarbeitungssystems erfolgt durch das System Engineering der Sika Industry.
Entfernung
Die Anlagen und Auftragseinheiten können mit SikaMelt®-009 gereinigt werden. Ausgehärtetes Material kann mit SikaMelt®-001 angequollen und anschließend mechanisch entfernt werden (siehe auch Reinigungsanleitung).
Nicht ausgehärteter SikaMelt®-877 kann von Werkzeug und Geräten mit Sika®Remover-208 oder anderen geeigneten Lösemitteln entfernt werden.
Bei Hautkontakt ist die betroffene Stelle sofort mit Sika® Cleaner 350H oder einer geeigneten Handwaschpaste und Wasser zu reinigen. Keine Lösungsmittel auf der Haut verwenden.
LAGERBEDINGUNGEN
SikaMelt®-877 muss bei Temperaturen von unter 30 °C und an einem trockenen Platz gelagert werden.
Während des Transports sind Temperaturen von bis zu 60 °C für max. 2 Wochen zulässig.
