Sikaplan® Gully-Set

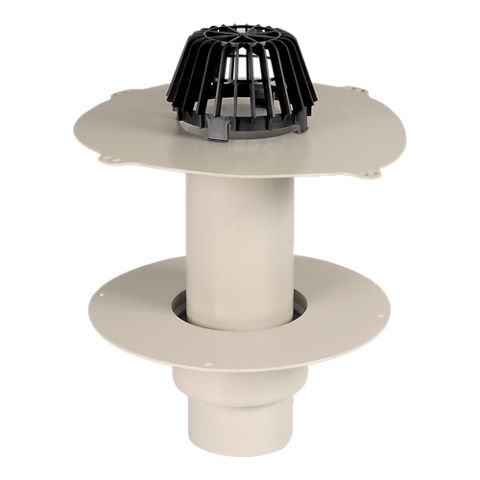

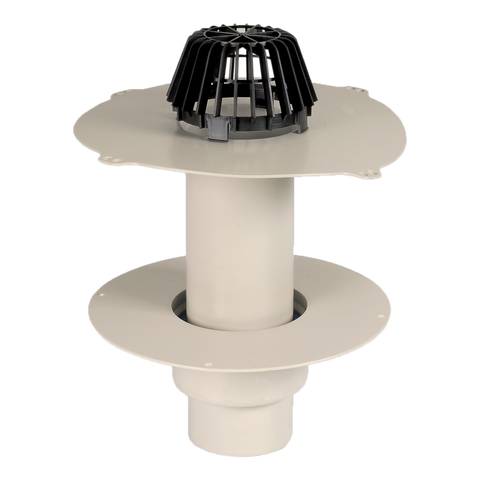

Sikaplan® Gully-Set

PVC Dachgully mit Aufstockelement und Kieskorb

Das Sikaplan® Gully-Set ist aus hochwertigem druckstabilen PVC Spritzguss hergestellt. Das Produkt ist mit und ohne Heizung lieferbar.

  • Geprüft nach DIN EN 1253
  • Gute Witterungsbeständigkeit und UV-Stabilität
  • Sikaplan® Dachbahnen können direkt auf den Flansch geschweißt werden
  • Dampfsperren können luftdicht angeschlossen werden
  • Hoher Widerstand gegen Spannungsrissbildung

Ihr/e Ansprechpartner/in
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Das Sikaplan® Gully-Set wird zur Entwässerung von nicht belüfteten Flachdächern eingesetzt.

Vorteile

  • Geprüft nach DIN EN 1253
  • Gute Witterungsbeständigkeit und UV-Stabilität
  • Sikaplan® Dachbahnen können direkt auf den Flansch geschweißt werden
  • Dampfsperren können luftdicht angeschlossen werden
  • Hoher Widerstand gegen Spannungsrissbildung


Verpackung

Das Sikaplan® Gully-Set besteht aus:


  •  Sikaplan® Gully wärmegedämmt, mit Rückstaudichtung
  •  Sikaplan® Aufstockelement DN125
  •  Kieskorb


Das Sikaplan® Gully-Set ist in einem Karton verpackt.

Farbe

Oberflächeglatt

Farbe

hellgrau (ähnlich RAL 7047)

Produktdetails

Produktinformation

Chemische Basis

Sikaplan® GullyPolyvinylchlorid (PVC)
Sikaplan® Aufstocklement DN125Polyvinylchlorid (PVC)
KieskorbPolypropylen (PP)


Lagerfähigkeit

Bei fachgerechter Lagerung behält das Produkt seine Eigenschaften.

Lagerbedingungen

Das Sikaplan® Gully-Set trocken lagern.

Abmessungen

Typ

Rohr-Ø, außen

DN

Senkrecht

75 mm

70

Senkrecht

110 mm

100

Senkrecht (heizbar)

110 mm

100

Senkrecht

125 mm

125

Senkrecht (heizbar)

125 mm

125

Senkrecht

160 mm

150

Senkrecht (heizbar)

160 mm

150

Waagerecht

75 mm

70

Waagerecht

110 mm

100
Systeminformation

Systemaufbau

Einsetzbar mit:

  • Sikaplan® Kunststoffabdichtungsbahnen
Technische Informationen

Ablaufleistung

DN

Ablaufleistung nach
DIN EN 1253 *

Ablaufleistung mit 55 mm
Anstauhöhe

Ablaufleistung mit 65 mm
Anstauhöhe

70 mm

7,4 l/s

12,85 l/s

16,2 l/s

100 mm

7,85 l/s

15,2 l/s

19,2 l/s

100 mm

7,85 l/s

15,2 l/s

19,2 l/s

125 mm

10,75 l/s

14,4 l/s

18,7 l/s

125 mm

10,75 l/s

14,4 l/s

18,7 l/s

160 mm11,1 l/s14,5 l/s18,2 l/s
160 mm11,1 l/s14,5 l/s18,2 l/s

75 mm

6,9 l/s

13,6 l/s

17,15 l/s

100 mm

7,8 l/s

15,25 l/s

19,4 l/s

* gemäß DIN EN 1253, Anstauhöhe bis Ø 110 mm = 35 mm, ab Ø 125 mm = 45 mm

Stromversorgung

Technische Daten für die beheizte Version:

Nennspannung

AC 230 Volt (V)

Anschlussleistung

15 Watt (W)

Spannungsabsicherung
(kalkulierter Wert)		0,06 Ampère (A)
Wärmequelleselbstregelndes Heizband (ELSR-N-40-A0) nach DIN VDE 0254:1994-06

Anwendung

Informationen zur Anwendung

Lufttemperatur

-20 °C min. / +60 °C max.

Untergrundtemperatur

-30 °C min. / +60 °C max.
Anwendungsschritte

VERARBEITUNG

Die aktuellen Verlegeanleitungen für Sikaplan® Dachbahnen sind zu beachten. Das Sikaplan® Gully-Set muss sicher in der Unterkonstruktion befestigt werden. Der elektrische Anschluss der beheizbaren Gullies muss von ausgebildeten Elektrikern hergestellt werden.
