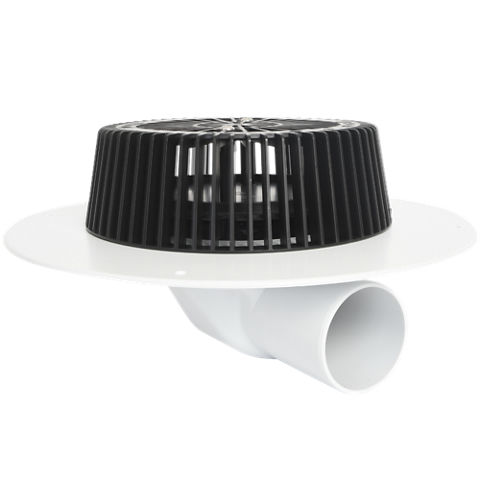

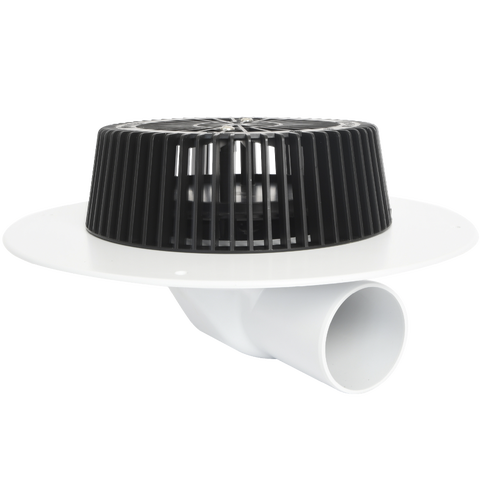

SikaRoof® Power Ablauf PVC DN 70
Vorgefertigter PVC-Dachablauf
Der SikaRoof® Power Ablauf PVC DN 70 ist ein flacher Dachablauf aus druckstabilem PVC Spritzguss.
- Gute Witterungsbeständigkeit und UV-Stabilität
- Sikaplan® Dachbahnen können direkt auf den
Flansch geschweißt werden - Flacher Aufbau
Anwendung
Der SikaRoof® Power Ablauf PVC DN 70 wird zur Entwässerung von nicht belüfteten Flachdächern eingesetzt. Flache Bauweise zum Einbau in Wärmedämmungen von mindestens 120 mm.Vorteile
- Gute Witterungsbeständigkeit und UV-Stabilität
- Sikaplan® Dachbahnen können direkt auf den
Flansch geschweißt werden - Flacher Aufbau
Verpackung
Einzeln im Karton verpackt (inklusive Laubfangkorb)
Farbe
| Oberfläche: | glatt |
| Farbe: | hellgrau (Ablauf) |
| schwarz (Laubfangkorb) |
Produktdetails
PRÜFZEUGNISSE
- Geprüft nach DIN EN 1253
Chemische Basis
Ablauf aus Polyvinylchlorid (PVC)
Laubfangkorb aus Polypropylen (PP)
Lagerfähigkeit
Bei fachgerechter Lagerung behält das Produkt seine Eigenschaften.
Lagerbedingungen
SikaRoof® Power Ablauf PVC DN 70 trocken lagern.
Abmessungen
| Typ | waagerecht |
| Ablaufstutzen DN | DN 70 |
| Ablaufstutzen Ø außen | 75 mm |
| Neigung Ablaufstutzen | 0° |
| Aufbauhöhe | 92,5 mm (UK Flansch bis UK Ablaufstutzen) |
| Flansch Ø | 360 mm |
UK = Unterkante
Systemaufbau
Einsetzbar mit:
▪ Sikaplan® Kunststoffabdichtungsbahnen
Verträglichkeit
Mit PVC-Dachabdichtungsbahnen
Ablaufleistung
Ablaufleistungen gemessen nach DIN EN 1253 mit Stutzen an
Fallleitung mit 3 m
| Anstauhöhe | Ablaufleistung in l/s |
| 5 mm | 0,7 |
| 15 mm | 3,2 |
| 25 mm | 7,3 |
| 35 mm | 12 |
| 45 mm | 15,6 |
| 55 mm | 16 |
| 65 mm | 16 |
Ablaufleistungen gemessen nach DIN EN 1253 mit Stutzen frei auslaufend
| Anstauhöhe | Ablaufleistung in l/s |
| 5 mm | 1 |
| 15 mm | 3,8 |
| 25 mm | 3,9 |
| 35 mm | 4,1 |
| 45 mm | 4,2 |
| 55 mm | 4,3 |
| 65 mm | 4,5 |
Anwendung
Lufttemperatur
-20 °C min. / +60 °C max.
Untergrundtemperatur
-30 °C min. / +60 °C max.
VERARBEITUNG
Die Mindestdicke der verwendeten Wärmedämmung muss 120 mm betragen.
Die aktuellen Verlegeanleitungen für Sikaplan® Dachbahnen sind zu beachten. Der SikaRoof® Power Ablauf PVC DN 70 muss sicher in der Unterkonstruktion befestigt werden. Bei mechanisch befestigten Dachabdichtungen muss die Befestigung mit freigegebenen Befestigern entsprechend dem objektbezogenen Windsognachweis erfolgen.
