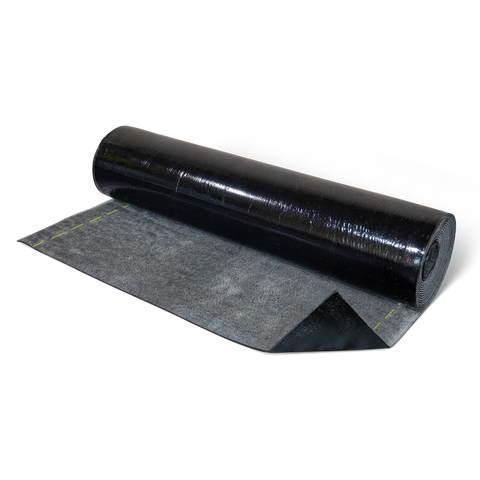

SikaShield® Ergobit Pro

POLYMERBITUMEN-SCHWEIßBAHN MIT HOCHLIEGENDER TRÄGEREINLAGE GEMÄß DIN EN 14695 UND ZTV-ING 6-1

SikaShield® Ergobit Pro ist eine BASt-gelistete Polymerbitumen-Schweißbahn mit hochliegender Trägereinlage für die Abdichtung von Betonbrücken nach den ZTV-ING 6-1 und anderen Verkehrsflächen, wie z.B. Parkbauten nach DIN 18532-2 aus Beton.

  • Geprüftes Produkt/System, fremdüberwacht
  • Hohe Wärmestandfestigkeit ≥ 140°C
  • Hervorragende Kälteflexibilität
  • Rissüberbrückend bei - 20°C
  • Sehr hohe Schubfestigkeit
  • Geprüft für den Gussasphalteinbau (+230°C)
Produktdatenblatt Sicherheitsdatenblatt Alle Dokumente anzeigen

Anwendung

Mit SikaShield® Ergobit Pro werden befahrene Flächen von Ingenieurbauwerken, wie Betonfahrbahntafeln von Brücken und Parkbauten abgedichtet. Im System wird Sika Ergodur-500 Pro, SikaShield-501 Primer Pro oder Sika Ergodur Pronto Pro als Versiegelung bzw. Kratzspachtelung eingesetzt. Als Schutzschicht ist Gussasphalt zu verwenden.

Vorteile

  • Geprüftes Produkt/System, fremdüberwacht
  • Hohe Wärmestandfestigkeit ≥ 140°C
  • Hervorragende Kälteflexibilität
  • Rissüberbrückend bei - 20°C
  • Sehr hohe Schubfestigkeit
  • Geprüft für den Gussasphalteinbau (+230°C)

Verpackung

Rollenware: 1,0m x 7,5m/30m/60m x 4,5mm (Breite x Länge x Dicke)

Rollenzuschnitte: 0,33m/0,5m x 7,5m x 4,5mm (Breite x Länge x Dicke)

Mengen pro Palette:
18 Rollen mit 7,5m Länge = 135 m²
4 Rollen mit 30m Länge = 120 m²
2 Rollen mit 60m Länge = 120 m²

Farbe

Schwarz, oberflächlich fein bestreut, unterseitig aufschmelzbare Folie.
Der Überlappungsbereich ist in Längsrichtung farbig markiert.

Produktdetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

Prüfung nach EN 14695 und ZTV-ING 6-1

Folgende Ausführungsanweisung liegen vor:

  • Sika Ergodur-500 Pro / SikaShield® Ergobit Pro
  • SikaShield-501 Primer Pro / SikaShield® Ergobit Pro
  • Sika Ergodur Pronto Pro / SikaShield® Ergobit Pro
Produktinformation

Lagerfähigkeit

12 Monate ab Herstelldatum, siehe Chargennummer.

Lagerbedingungen

Die Rollen sind stehend zu lagern und zu transportieren sowie vor Stoß- und Feuchtigkeitseinwirkungen zu schützen.

Dicke

≥ 4,5 mm nach EN 1849-1


Systeminformation

Systemaufbau

Im System wird Sika Ergodur-500 Pro, SikaShield-501 Primer Pro oder

Sika Ergodur Pronto Pro als Versiegelung bzw. Kratzspachtelung eingesetzt.

Als Schutzschicht ist Gussasphalt zu verwenden, nähere Informationen sind enthalten in der ZTV-ING 6-1 bzw. DIN 18532-2.
Technische Informationen

Zugfestigkeit

Höchstzugkraft der Bahn: ≥ 550 N/5cm (längs, quer) nach DIN EN 12311-1

Rissüberbrückung

Prüfung nach DIN EN 14224,

Verbundkörper Typ 3 (dyn. Rissüberbrückung):

Bei -20°C bestanden

Kaltbiegeverhalten

Kaltbiegeverhalten: ≤ - 10°C nach DIN EN 1109

Wasserdichtheit

Prüfung nach TP-BEL-B Teil 1: Undurchlässig bei 2 bar während 24 Stunden

Prüfung nach DIN EN 14694: dynamischer Wasserdruck bestanden

Anwendung

Informationen zur Anwendung

Lufttemperatur

ZTV-ING 6-1: ≥ +5°C

Untergrundtemperatur

Bei Ausführung nach den ZTV-ING 6-1: ≥ +4°C

Bei Ausführung nach H PMMA: ≥ 0°C

Untergrundfeuchtigkeit

Der Untergrund muss trocken sein.
Anwendungsschritte

VERARBEITUNGSANWEISUNG

Für die Verarbeitung gelten die jeweiligen Ausführungsanweisungen der eingesetzten Systeme.

Zudem sind die Anforderungen an die Untergrundqualität, -vorbereitung, Ausführung etc. ebenfalls die dafür geltenden Regelwerke, wie z.B. die ZTV-ING 3-4, ZTV-ING 6-1, DIN 18532 und H PMMA einzuhalten.
