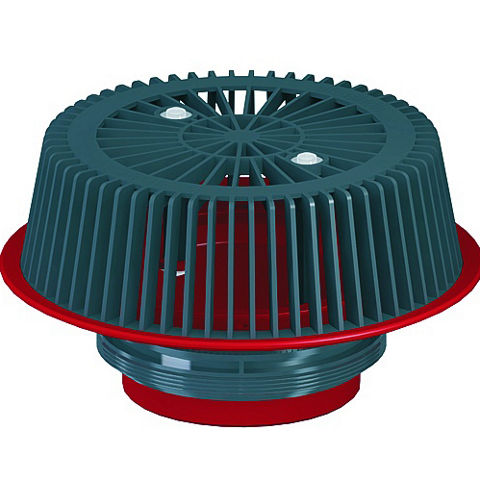

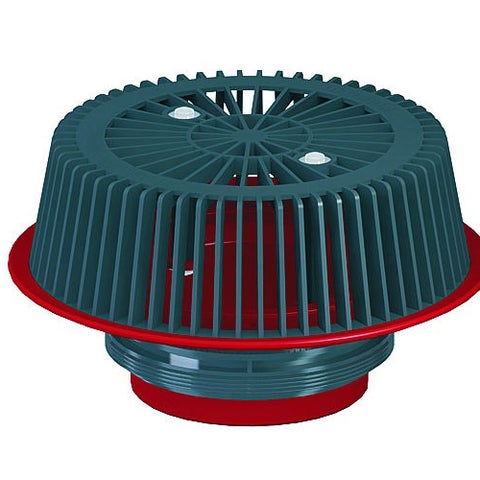

Sika® Anstauelement

Sika® Anstauelement

Höhenverstellbares Anstauelement

Das Sika® Anstauelement besteht aus hochwertigem Polypropylen (PP) Spritzguss.

  • UV-Beständig
  • höhenverstellbar von 28 bis 68 mm
  • arretierbar
  • einfache Montage

Sika® Anstauelement
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Das Sika® Anstauelement wird in Kombination mit
Sarnafil® Gully (-Set) und Sikaplan® Gully (-Set) als Notentwässerungseinheit auf Flachdächern eingesetzt.

Vorteile

  • UV-Beständig
  • höhenverstellbar von 28 bis 68 mm
  • arretierbar
  • einfache Montage


Verpackung

Einzeln verpackt in Karton

Farbe

Rot/Schwarz

Produktdetails

Produktinformation

Chemische Basis

Grundkörper und Laubfangkorb

Polypropylen (PP)

Schrauben und Klemmschelle

Edelstahl (1.4301)

Dichtung

Nitril Butadien Rubber (NBR)

Lagerfähigkeit

Bei korrekter Lagerung behält das Produkt seine Eigenschaften.

Lagerbedingungen

In trockener, ungeöffneter und unbeschädigter Originalverpackung bei Temperaturen zwischen +5 °C und +30 °C lagern.
Systeminformation

Systemaufbau

Einsetzbar mit:

  • allen Sarnafil® Gullys und Gully - Sets
  • allen Sikaplan® Gullys und Gully - Sets
Technische Informationen

Ablaufleistung

Ablaufleistungen gemessen in Anlehnung an DIN EN 1253
mit 3 m Fallleitung


Anstauhöhe

Anstauhöhe

Anstauhöhe

Anstauhöhe

Senkrecht mit Anstauelement

35 mm

45 mm

55 mm

65 mm

Gully (-Set) DN70

8,7 l/s

12,1 l/s

14,8 l/s

15 l/s

Gully (-Set) DN1009,1 l/s12,2 l/s15,8 l/s20,1 l/s
Gully (-Set) DN1259,1 l/s12,1 l/s15,7 l/s20 l/s
Gully (-Set) DN1509,3 l/s12,8 l/s16,5 l/s21,5 l/s
Waagerecht mit
Anstauelement
Gully (-Set) DN708,8 l/s11,1 l/s15 l/s17,5 l/s
Gully (-Set) DN1008,9 l/s12,1 l/s15,9 l/s20,1 l/s




Ablaufleistungen gemessen in Anlehnung an DIN EN 1253
frei auslaufend (ohne Fallleitung), waagerechter Verzug 1,5 m


Anstauhöhe

Anstauhöhe

Anstauhöhe

Anstauhöhe

Senkrecht mit Anstauelement

35 mm

45 mm

55 mm

65 mm

Gully (-Set) DN70

5,4 l/s

5,5 l/s

5,6 l/s

5,7 l/s

Gully (-Set) DN1008,1 l/s9,6 l/s10,1 l/s10,5 l/s
Gully (-Set) DN1258,5 l/s11,6 l/s13,9 l/s14,4 l/s
Gully (-Set) DN1508,1 l/s9,2 l/s10,2 l/s11 l/s
Waagerecht mit
Anstauelement
Gully (-Set) DN705,6 l/s5,8 l/s6 l/s6,3 l/s
Gully (-Set) DN1007 l/s7,3 l/s7,5 l/s7,7 l/s

Anwendung

Informationen zur Anwendung

Lufttemperatur

-20 °C min. / +60 °C max.

Untergrundtemperatur

-30 °C min. / +60 °C max.
Anwendungsschritte

VERARBEITUNG

Die aktuellen Verlegeanleitungen für Sikaplan® und Sarnafil® Dachbahnen sind zu beachten. Das Anstauelement wird in den Gully eingesetzt. Die erforderliche Höheneinstellung kann durch Verdrehen im Gewinde vorgenommen werden. Die Sicherung erfolgt mit der integrierten Klemmschelle.
