SikaBiresin® CR201
SikaBiresin® CR201 ist ein beschleunigtes anhydridgehärtetes Epoxidharzsystem mit thermischen Eigenschaften bis zu 201 °C. Es eignet sich besonders für die Herstellung von hochleistungsfähigen Compositebauteilen mit hervorragender Wärmebeständigkeit.
- Hohe Wärmebeständigkeit
- Sehr lange Topfzeit
- Niedrige Viskosität
- Anpassung der Reaktivität durch Beschleuniger (C)
PRODUKTVORTEILE
- Hohe Wärmebeständigkeit
- Sehr lange Topfzeit
- Niedrige Viskosität
- Anpassung der Reaktivität durch Beschleuniger (C)
Anwendung
SikaBiresin® CR201 eignet sich aufgrund seiner niedrigen Viskosität, guten Faserbenetzung und sehr langen Topfzeit besonders gut für das Filament Winding Verfahren.Dieses Produkt ist nur für erfahrene Anwender geeignet. Um die Materialkompatibilität sicherzustellen müssen Versuche unter den vorherrschenden Verarbeitungsbedingungen und mit zusätzlichen Materialien wie Fasern und Trennmitteln durchgeführt werden.
Verpackung
SikaBiresin® CR201 (A)
| Eimer | 10 kg |
| Fass | 200 kg |
| IBC | 1000 kg |
SikaBiresin® CH141 (B)
| Eimer | 9 kg |
| Fass | 220 kg |
| IBC | 1100 kg |
SikaBiresin® CA144 (C)
| Kanister | 0.2 kg |
| Eimer | 10 kg |
Produktdetails
| Eigenschaften |
| ||||
| Chemische Basis |
| ||||
| Farbe |
| ||||
| Dichte | flüssig fest |
| |||
| Mischungsverhältnis | nach Gewicht nach Volumen |
| |||
| Viskosität (CQP029-4) |
Mischung |
| |||
| Topfzeit (CQP021-3 / Gel Timer TECAM) | 24 Stunden | ||||
| Härtungsbedingungen | 1 Stunde bei 100 °C + 6 Stunden bei 180 °C | ||||
| Zugfestigkeit (CQP036-2 / ISO 527) | 50 MPa | ||||
| E-Modul (Zugversuch) (CQP036-2 / ISO 527) | 2850 MPa | ||||
| Zugdehnung (CQP036-2 / ISO 527) | 1.9 % | ||||
| Biegefestigkeit (CQP027-2 / ISO 178) | 115 MPa | ||||
| Biegemodul (CQP027-2 / ISO 178) | 3150 MPa | ||||
| Druckfestigkeit (CQP028-5 / ISO 604) | 150 MPa | ||||
| Härte Shore D (CQP023-1 / ISO 868) | 88 | ||||
| Schlagzähigkeit (CQP038-2 / ISO 179) | 8 kJ/m2 | ||||
| Glasübergangstemperatur nach DSC (CQP301-5 / ISO 11357) | 201 °C | ||||
| Wärmeformbeständigkeit (CQP030-1 / ISO 75A) | 188 °C | ||||
| Wärmeformbeständigkeit (CQP030-1 / ISO 75B) | 193 °C | ||||
| Wärmeformbeständigkeit (CQP030-1 / ISO 75C) | 172 °C | ||||
| Haltbarkeit |
|
| CQP = Corporate Quality Procedure |
Anwendung
Verarbeitung
Die Angaben zur Viskosität und Topfzeit in diesem Produktdatenblatt werden bei 25 °C ermittelt. Durch abweichende Temperaturen müssen veränderte Prozessparameter berücksichtigt werden. Für die Aushärtung ist eine Temperatur ≥ 80 °C notwendig. Eine spätere Nachhärtung wird empfohlen.
Informationen zur Entwicklung von Viskosität und Reaktionszeit in Abhängigkeit von der Beschleunigermenge sind den folgenden Diagrammen zu entnehmen.

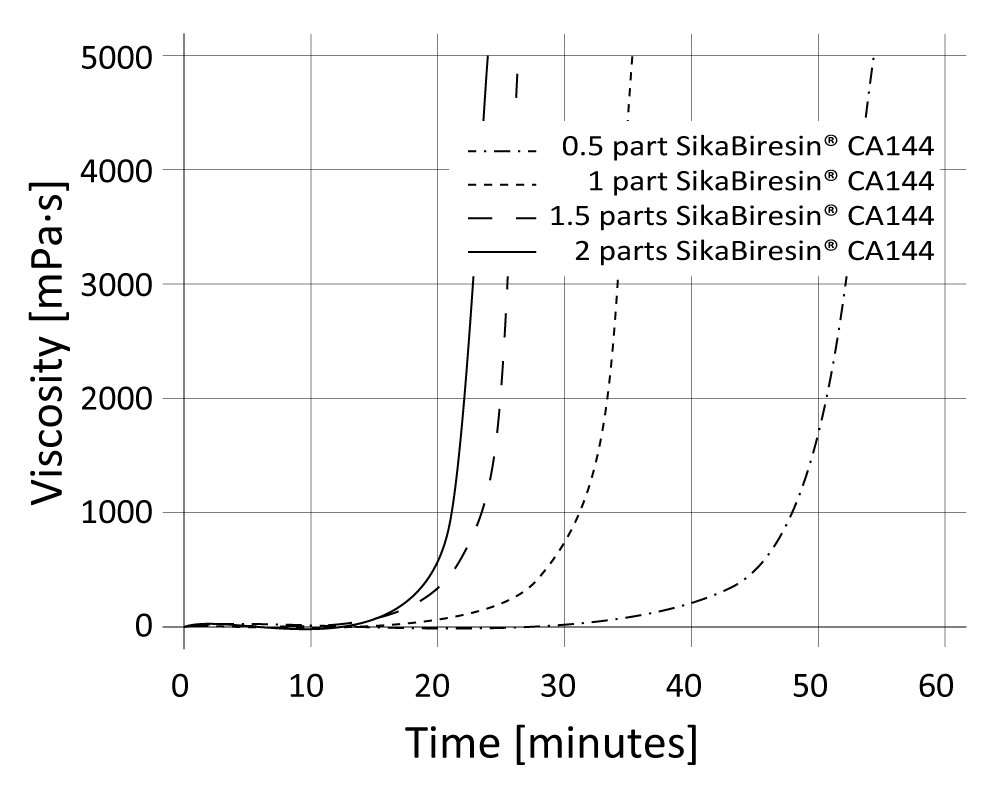

Diagramm 1: Viskositätsentwicklung bei 100 °C in Abhängigkeit von der Beschleunigermenge

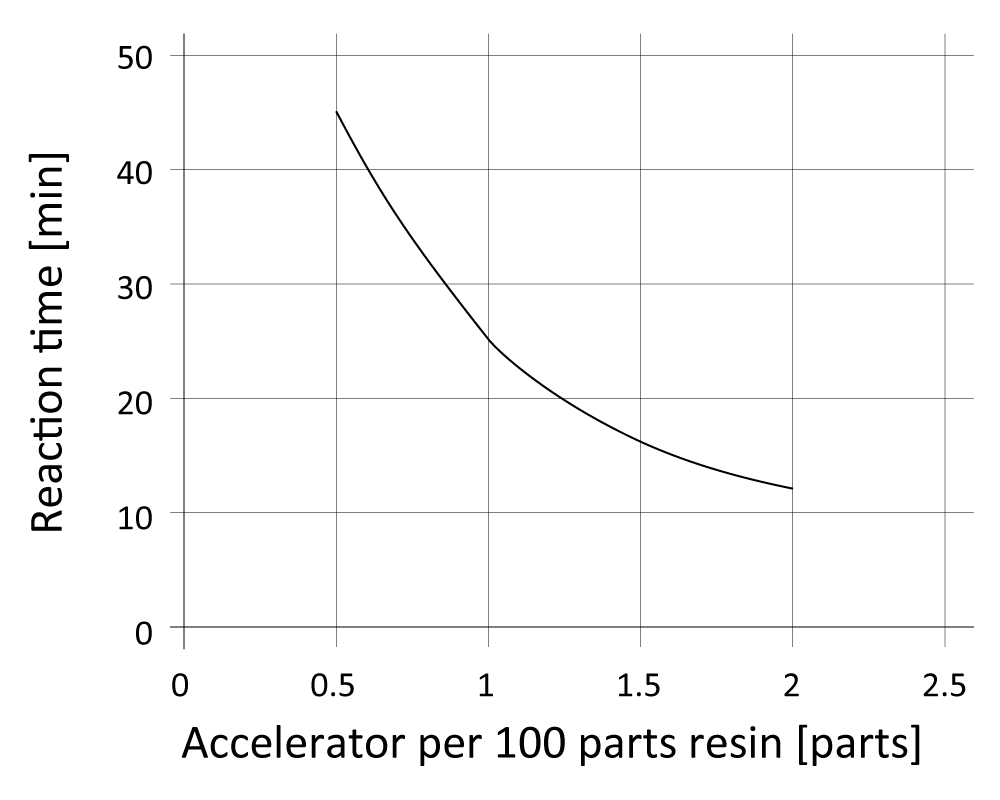

Diagramm 2: Reaktionszeit bei 100 °C in Abhängigkeit von der Beschleunigermenge, Gelnorm (CQP021-5 / ISO 9396)
Vor der Verarbeitung müssen alle Komponenten auf Kristallisation geprüft werden. Eine Kristallisation kann beseitigt werden, indem das Produkt auf 60 °C – 70 °C erhitzt wird bis keine Kristalle mehr sichtbar sind.
Behälter müssen nach jeder Verwendung sofort verschlossen werden um das Eindringen von Feuchtigkeit zu vermeiden.
Entfernung
Nicht ausgehärtetes SikaBiresin® CR201 kann mit Sika® Reinigungsmittel 5 oder anderen geeigneten Lösemitteln von Werkzeugen und Geräten entfernt werden. Ausgehärtetes Material kann nur noch mechanisch entfernt werden. Hände/Haut müssen sofort mit Industriehandreinigern und Wasser gewaschen werden. Keine Lösemittel auf der Haut verwenden!
LAGERBEDINGUNGEN
Alle Komponenten müssen zwischen 15 °C – 30 °C gelagert werden.
Vor der Nutzung muss das Material auf Homogenität und Kristallisation geprüft und auf Verarbeitungstemperatur gebracht werden.
