SikaBiresin® CR144 CH100-1
SikaBiresin® CR144 CH100-1 ist ein Epoxidharzsystem für die Herstellung von hochleistungsfähigen faserverstärkten Compositebauteilen im RTM-Verfahren.
- Niedrige Viskosität und gute Benetzungseigenschaften im Heißinjektionsverfahren
- Geeignet für schnelle Zykluszeiten
- Hohe Temperaturbeständigkeit
PRODUKTVORTEILE
- Niedrige Viskosität und gute Benetzungseigenschaften im Heißinjektionsverfahren
- Geeignet für schnelle Zykluszeiten
- Hohe Temperaturbeständigkeit
Anwendung
SikaBiresin® CR144 CH100-1 ist aufgrund seiner Viskosität und Reaktivität besonders für das Injektionsverfahren geeignet.Es eignet sich für Anwendungen, bei denen eine höhere Temperaturbeständigkeit und kurze Zykluszeiten erforderlich sind.
Dieses Produkt ist nur für erfahrene Anwender geeignet. Um die Materialkompatibilität sicherzustellen müssen Versuche unter den vorherrschenden Verarbeitungsbedingungen und mit zusätzlichen Materialien wie Fasern und Trennmitteln durchgeführt werden.
Verpackung
SikaBiresin® CR144 (A)
| Eimer | 10 kg |
| Fass | 200 kg |
| IBC | 1000 kg |
SikaBiresin® CH100-1 (B)
| Kanister | 4 kg |
| Fass | 180 kg |
Produktdetails
| Eigenschaften |
| ||||
| Chemische Basis |
| ||||
| Farbe |
| ||||
| Dichte | flüssig fest |
| |||
| Mischungsverhältnis | nach Gewicht nach Volumen | 100 : 20 100 : 23 | |||
| Viskosität (CQP029-4) |
Mischung |
| |||
| Verarbeitungstemperatur | siehe Abschnitt „Verarbeitung“ | ||||
| Topfzeit (CQP021-3 / Gel Timer TECAM) | 40 Minuten | ||||
| Härtungsbedingungen | 8 Stunden | 140 °C | |||
| Zugfestigkeit (CQP036-2 / ISO 527) | 72 MPa | ||||
| E-Modul (Zugversuch) (CQP036-2 / ISO 527) | 2400 MPa | ||||
| Zugdehnung (CQP036-2 / ISO 527) | 5.0 % | ||||
| Biegefestigkeit (CQP027-2 / ISO 178) | 124 MPa | ||||
| Biegemodul (CQP027-2 / ISO 178) | 2750 MPa | ||||
| Druckfestigkeit (CQP028-5 / ISO 604) | 117 MPa | ||||
| Härte Shore D (CQP023-1 / ISO 868) | 85 | ||||
| Schlagzähigkeit (CQP038-2 / ISO 179) | 28 kJ/m2 | ||||
| Glasübergangstemperatur nach DSC (CQP301-5 / ISO 11357) | 143 °C | ||||
| Wärmeformbeständigkeit (CQP030-1 / ISO 75A) | 133 °C | ||||
| Wärmeformbeständigkeit (CQP030-1 / ISO 75B) | 138 °C | ||||
| Wärmeformbeständigkeit (CQP030-1 / ISO 75C) | 118 °C | ||||
| Haltbarkeit |
|
| CQP = Corporate Quality Procedure |
Anwendung
Verarbeitung
Das Harzsystem ist für Injektionstemperaturen zwischen 45 °C – 80 °C optimiert. Durch abweichende Temperaturen veränderte Prozessparameter müssen berücksichtigt werden. Je nach Verfahren kann die Werkzeugtemperatur 60 °C – 140 °C für isotherme Verfahren und 60 °C – 180 °C für variotherme Verfahren betragen.
Informationen zur Viskositätsentwicklung bei verschiedenen Temperaturen sind im folgenden Diagramm zu entnehmen.

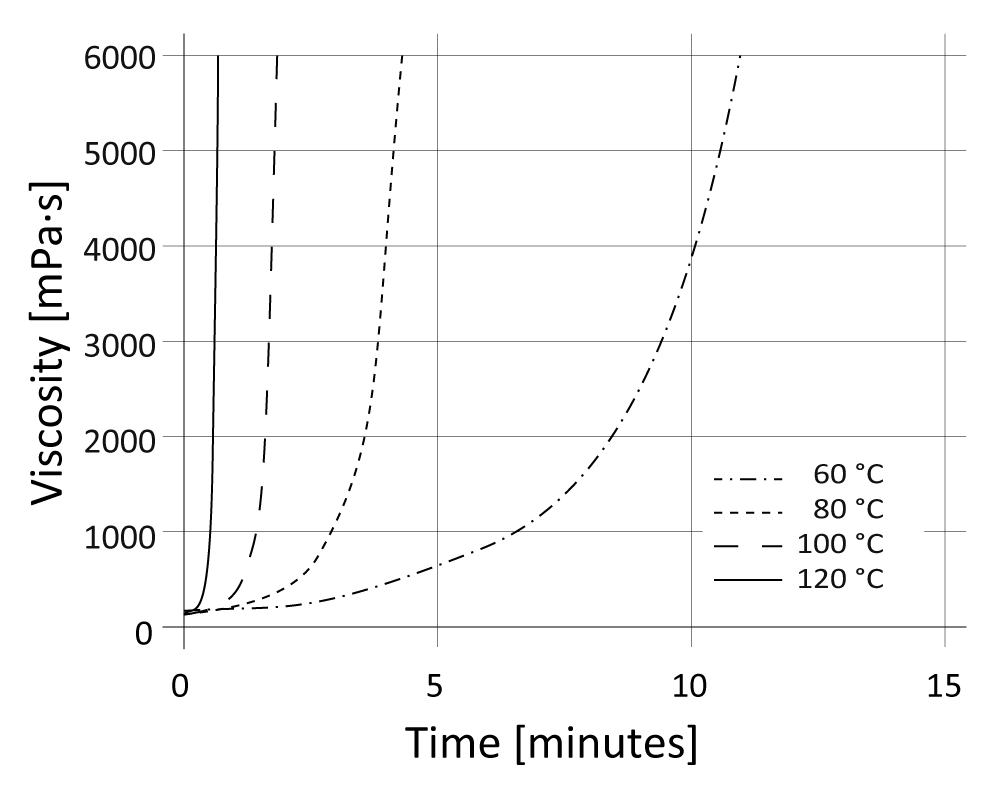

Diagramm 1: Viskositätsentwicklung bei verschiedenen Temperaturen
Vor der Verarbeitung müssen alle Komponenten auf Kristallisation geprüft werden. Eine Kristallisation kann beseitigt werden, indem das Produkt auf 60 °C – 70 °C erhitzt wird bis keine Kristalle mehr sichtbar sind.
Behälter müssen nach jeder Verwendung sofort verschlossen werden um das Eindringen von Feuchtigkeit zu vermeiden.
Entfernung
Nicht ausgehärtetes SikaBiresin® CR144 CH100-1 kann mit Sika® Reinigungsmittel 5 oder anderen geeigneten Lösemitteln von Werkzeugen und Geräten entfernt werden. Ausgehärtetes Material kann nur noch mechanisch entfernt werden. Hände/Haut müssen sofort mit Industriehandreinigern und Wasser gewaschen werden. Keine Lösemittel auf der Haut verwenden!
LAGERBEDINGUNGEN
Alle Komponenten müssen zwischen 15 °C – 30 °C gelagert werden.
Vor der Nutzung muss das Material auf Homogenität und Kristallisation geprüft und auf Verarbeitungstemperatur gebracht werden.
