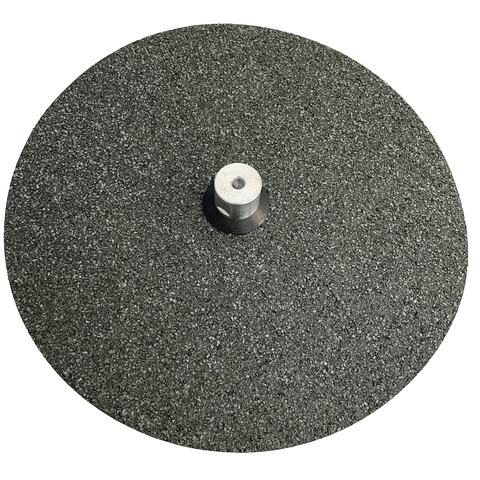

SikaShield® Anchor 400

Bitumenanschlussmanschette für bituminöse Dachabdichtungen mit Innengewindeanschluss

SikaShield® Anchor 400 ist ein Zubehörteil, das eine sichere und wasserdichte Verbindung zwischen der Dachabdichtung und der Unterkonstruktion herstellt. Dieses kombiniert eine SBS-modifizierte, bituminöse Dachabdichtungsbahn als Unterlage mit einer Hybrid-Bitumenbahn als Oberlage. Die Oberseite ist mit Schiefersplitt abgestreut. Die Unterseiten mit einer Polyethylen-Schnellschweissfolie kaschiert.

  • Bietet eine dauerhafte und wasserdichte Verbindung für Dachaufbauten.
  • Beidseitiges M12-Innengewinde.
  • Sehr gute UV-Beständigkeit
  • Mit einem Brenner oder Heißluftföhn verarbeitbar.
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

SikaShield® Anchor 400 wird verwendet als:
  • Universelle Abdichtungsmanschette in Verbindung mit dem SikaRoof® Washer 140 als Befestigungspunkt für Dachaufbauten auf SikaShield®-Dachabdichtungsbahnen
Das Produkt darf nur von Fachleuten und Sika geschultem Personal verwendet werden.

Vorteile

  • Bietet eine dauerhafte und wasserdichte Verbindung für Dachaufbauten.
  • Beidseitiges M12-Innengewinde.
  • Sehr gute UV-Beständigkeit
  • Mit einem Brenner oder Heißluftföhn verarbeitbar.

Verpackung

14 Stück verpackt in einem Karton.

Die verfügbaren Verpackungsvarianten gemäß der aktuellen Preis- und Sortimentsübersicht.

Farbe

Dunkelgrau beschieferte Oberfläche mit Aluminiumkopf (M12 Innengewinde).

Produktdetails

Produktinformation

Chemische Basis

Aluminium, Gummidichtungsring, SBS- und APAO-modifizierte Bitumen-Abdichtungsbahn als Oberlage mit Glasfaser- und Polyestereinlage, SBS-modifizierte Bitumen-Abdichtungsbahn als erse Abdichtungslage mit Polyestervlieseinlage.

Lagerfähigkeit

36 Monate ab Herstellungsdatum



Lagerbedingungen

Das Produkt in ungeöffneter und unbeschädigter Originalverpackung trocken bei Temperaturen zwischen +5 °C und +35 °C lagern. Vor direkter Witterungseinwirkung und Sonneneinstrahlung schützen. Beachten Sie stets die Angaben auf der Verpackung.

Abmessungen

Höhe

42 mm

Durchmesser

400 mm
Systeminformation

Systemaufbau

Wärmedämmung: Die Wärmedämmung muss eine dauerhaft ausreichende Druckfestigkeit aufweisen, um die zusätzlich Lasten aufnehmen zu können.

Abdichtung: Alle Arten von SikaShield®-Abdichtungsbahnen.

Befestigungmittel: SikaRoof® Anchor Washer 140 in Verbindung mit geeigneten Befestigungsmitteln mit einem Mindestdurchmesser von 6 mm

Anwendung

Informationen zur Anwendung

Lufttemperatur

min

+5 °C

max

+40 °C

Untergrundtemperatur

min

+5 °C

max

+40 °C
Anwendungsschritte

VERARBEITUNG

Anwendung: Befolgen Sie die Vorgaben der Verlegeanleitung sowie der Verlegevideos und passen Sie diese den Baustellenbedingungen an. Die Montage ist nur durch von Sika geschultes Personal auszuführen. Die Bemessung und Anzahl der Befestiger, die Anzahl der Anchor sowie die Beschaffenheit und Tragfähigkeit des darunter liegenden Dachaufbaues ist zu prüfen und gegebenenfalls durch einen qualifizierten Statiker zu bemessen und freizugeben. Bei Verwendung des SikaRoof® Anchor Washer 140 in Verbindung mit dem SikaShild® Anchor 400 gelten die folgenden Bemessungswerte:

Anzahl der Befestiger

Bemessungslast für die Widerstandsfähigkeit gegen Windsog

4 Stück

3200 N



Voraussetzungen:

Reinigen Sie die SikaShield®-Membrane im Einbaubereich.

Befestigen Sie den SikaRoof® Washer 140 mit geeigneten Befestigungselementen in der Unterkonstruktion.

Wärmen Sie den Bereich um den Washer (maximaler Durchmesser 400 mm) vor, um die Beschieferung der Flächenbahn zu entfernen oder einzubetten.

Schrauben Sie SikaShield® Anchor 400 auf den SikaRoof® Anchor Washer 140.

Verschweißen Sie die untere Anschlussbahn des SikaShield® Anchor 400 mittels einem geeigneten Heißluftföhn oder einem geeignetem Detailbrenner mit der Abdichtungsbahn.

Anschließend verschweißen Sie die beschieferte Oberlage des SikaShield® Anchors mit derFlächenbahn.
