Sarnavap®-5000 E SA

Sarnavap®-5000 E SA

Selbstklebende Dampfsperrbahn für verklebte Dachaufbauten

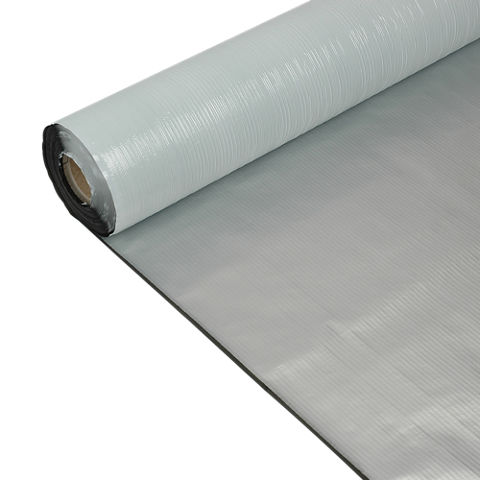

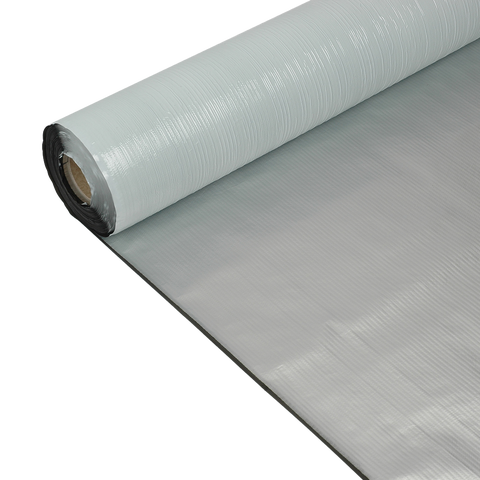

Sarnavap®-5000 E SA ist eine mehrlagige, selbstklebende Dampfsperrbahn. Sie besteht aus einer Aluminiumverbundfolie mit Verstärkung aus Glasfasergelege, welche unterseitig mit einem polymermodifizierten Kaltbitumenselbstkleber beschichtet ist.

  • Einfache und schnelle Verlegung durch die
    Selbstklebebeschichtung
  • Durch die hohe Klebekraft im verklebten Dachaufbau einsetzbar
  • Als Behelfsabdichtung bis zu max. vier Wochen einsetzbar
  • Ideal zur Erstellung von luftdichten Dachkonstruktionen
  • Ideal für Stahltrapezblechuntergründe, weil begehbar und trittsicher
  • Wasserdampfdicht, sd-Wert ≥ 1.800 m
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Einsatz bei verklebten Dachaufbauten. Sarnavap®-5000 E SA ist für den Einsatz auf Stahltrapezblech und Holzwerkstoffplatten vorgesehen.
Sie kann als vorläufige Behelfsabdichtung bis zu max. vier Wochen freiliegend eingesetzt werden. Es ist eine Dachneigung von mindestens 2 % erforderlich. Die Ausführung als Behelfsabdichtung muss gegebenenfalls gesondert mit dem Auftraggeber vereinbart werden.

Vorteile

  • Einfache und schnelle Verlegung durch die
    Selbstklebebeschichtung
  • Durch die hohe Klebekraft im verklebten Dachaufbau einsetzbar
  • Als Behelfsabdichtung bis zu max. vier Wochen einsetzbar
  • Ideal zur Erstellung von luftdichten Dachkonstruktionen
  • Ideal für Stahltrapezblechuntergründe, weil begehbar und trittsicher
  • Wasserdampfdicht, sd-Wert ≥ 1.800 m

Verpackung

Verpackungseinheit: siehe aktuelle Preis- und Sortimentsübersicht.

Rollenlänge:30,00 m
Rollenbreite:1,08 m
Rollengewicht:22,68 kg


Farbe

Aluminiumverbundfolie mit oberseitigem Sarnavap®-5000 E SA Schriftzug.


Oberseite:

Aluminium matt, mit blauer Bedruckung. Einseitige Linienmarkierung für die Nahtüberdeckung
(7,5 cm).

Unterseite:Schwarze Kaltbitumenselbstklebeschicht, mit weißer PE-LD Schutzfolie.

Produktdetails

Nachhaltigkeit / Zertifizierungen / Zulassungen

PRÜFZEUGNISSE

  • CE Kennzeichnung nach DIN EN 13970
  • Brandwiderstand nach DIN EN 13501-1
Produktinformation

Produktdeklaration

(DIN EN 13970)

Aufbau

Oberseite:

Aluminiumverbundfolie mit
Glasfasergelege

Unterseite:

Polymermodifizierter Bitumen (selbstklebend), geschützt mit einer abziehbaren PE-LD Folie

Lagerfähigkeit

12 Monate ab Produktionsdatum

Lagerbedingungen

Trockene Lagerung bei Temperaturen zwischen +5 °C und +35 °C. Vor direkter Sonneneinstrahlung, Regen und Schnee schützen. Rollen liegend auf Paletten lagern. Paletten während des Transports oder der Lagerung nicht stapeln.

Sichtbare Mängel

keine sichtbaren Mängel

(DIN EN 1850-2)

Länge

30,00 m (+2 %)

(DIN EN 1848-2)

Breite

1,08 m (±1 %)

(DIN EN 1848-2)

Effektive Dicke

0,60 mm (±10 %)

(DIN EN 1849-2)

Geradheit

bestanden

(DIN EN 1848-2)

Flächengewicht

650 g/m² (±10 %)

(DIN EN 1849-2)
Systeminformation

Systemaufbau

Ergänzende Systemprodukte:

  • Primer 600 (Untergrundvorbereitung für poröse Untergründe)
  • SikaRoof® BoardAdhesive (Dämmstoffkleber)
  • Sarnafil® TG 76 FSA, Sarnafil® TG 76 Felt PS
  • Sikaplan® RV-s, Sikaplan® SGK
  • Sarnacol® 2142 S, Sikaplan® C 300 (Dachbahnenklebstoffe)

Verträglichkeit

Es wird empfohlen im verklebten Systemaufbau die aufeinander

abgestimmten Sika Produkte zu verwenden.
Technische Informationen

Widerstand gegen stoßartige Belastung

bestanden

(DIN EN 12691)

Zugfestigkeit

≥  500 N/50 mm

(DIN EN 29073-3)

Weiterreißwiderstand

≥  100 N

(DIN EN 12310-1)

Schälwiderstand der Fügenaht

≥  50 N/50 mm

(DIN EN 12316-2)

Scherwiderstand der Fügenaht

≥ 400 N/50 mm

(DIN EN 12317-2)

Kaltbiegeverhalten

-20 °C

(DIN EN 495-5)

Wasserdichtheit

bestanden

(DIN EN 1928)

Alkalibeständigkeit

bestanden

(DIN EN 1847)

Künstliche Alterung

bestanden

(DIN EN 1296 / DIN EN 1931)

Brandverhalten

Klasse E

(DIN EN ISO 11925-2: 2002)

(Klassifizierung gemäß DIN EN 13501-1)

Anwendung

Informationen zur Anwendung

Lufttemperatur

min. +5 °C

Untergrundtemperatur

min. +5 °C
Anwendungsschritte

UNTERGRUNDQUALITÄT

Grundsätzlich müssen die Oberflächen eben, glatt und sauber sein. Weiterhin müssen die Oberflächen frei von Staub, Öl und Fett sein. Eine Entfettung von Metalloberflächen kann mit Solvent T 660 erfolgen.


Verarbeitung in der Fläche:

Holzwerkstoffplatten
Untergrund mit Primer 600 vorbehandeln,
Verbrauch ca. 200 g/m².

Stahltrapezblech
Untergrund mit Primer 600 vorbehandeln,
Verbrauch ca. 100 g/m².


Anschlüsse/Aufkantungen und Abschlüsse:
An- und Abschlüsse bilden die seitlichen Begrenzungen der Dampfsperrschicht und müssen mit großer Sorgfalt ausgeführt werden. Die Dampfsperre muss mindestens bis Oberkante Wärmedämmung geführt und luftdicht angeschlossen werden.

Folgende Untergründe sind ohne Primer möglich:
Holzwerkstoffplatten, Metalloberflächen (frei von Öl und Fetten), weichmacherfreie Kunststoffe und Bitumenuntergründe (lose Bestandteile wie Sand oder Beschieferung sind zu entfernen).

Folgende Untergründe sind mit Primer 600
auszuführen:
Beton, Mauerwerk, poröse Untergründe und unbehandeltes Holz benötigen 2 Anstriche, jeweils ca. 200 g/m². Die Ablüftzeit des Primer 600 ist zu beachten!

UNTERGRUNDVORBEREITUNG

Lose Ablagerungen entfernen, Fläche säubern/abfegen. Untergründe wie oben beschrieben vorbereiten.



VERARBEITUNG

Auf geprimerten, sauberen öl-, staub- und fettfreien sowie trockenen Stahltrapezblechobergurten wird die Sarnavap®-5000 E SA direkt aufgeklebt. Die Dampfsperre wird in Längsrichtung auf den Blechen verlegt. Die seitliche Überdeckungsnaht (mind. 7,5 cm) muss vollflächig auf einem Obergurt in gesamter Länge aufliegen. Unter dem Kopfstoß wird ein zusätzlicher ca. 20 cm breiter Streifen Sarnavap®-5000 E SA im Nahtüberdeckungsbereich (in Bahnenbreite) straff aufgebracht. Der Streifen dient der Stabilisierung der Bahnenenden und soll ein Durchhängen des Nahtbereiches zwischen den Gurten der Stahltrapezprofile minimieren.

Werden Nahtverbindungen nicht sofort nach dem Auslegen geschlossen, z. B. im Zusammenhang mit der Ausbildung von An- und Abschlüssen, müssen diese unmittelbar vor der Fügung mit einem Reinigungsmittel (Sikaplan® Cleaner L 100 oder Solvent T 660) gesäubert werden. Vor der Nahtfügung muss das Reinigungsmittel vollständig abgelüftet sein.


Die erste verlegte Rolle Sarnavap®-5000 E SA muss seitlich mit dem Überdeckungsbereich vollflächig auf dem Obergurt aufliegen. Die nachfolgenden Bahnen werden entsprechend der seitlichen Überdeckungsmarkierung ebenfalls auf den Obergurten verlegt. Die Bahn ausrichten, und die Schutzfolie entfernen. Den Nahtbereich mit einer Andrückrolle bearbeiten. An den T-Stößen werden die Ecken der überlappenden unterseitigen Bahn im Überdeckungsbereich unter 45° abgeschnitten. Dadurch wird eine Materialaufdoppelung vermieden. Mit der Andrückrolle alle Nähte und Überdeckungen bearbeiten. Alle Anschlüsse, Aufbauten und Durchbrüche z.B. Dunstrohre, Lichtkuppeln etc. müssen luftdicht angeschlossen werden. Die Anschlüsse mit Sarnavap®-5000 E SA werden bis über Oberkante der Wärmedämmung hochgezogen.


Die Verklebung der Nahtbereiche bei kälteren Temperaturen wird durch Wärmezufuhr verbessert. Hierzu empfehlen wir, den Nahtbereich so zu erwärmen, dass die zu verbindenden Bahnen nicht beschädigt werden (z. B. durch Erwärmen von oben mit einem Handschweißgerät). Nach Erwärmen den Nahtbereich mittels einer Andrückrolle abrollen.


Sarnavap®-5000 E SA kann kurzzeitig als Behelfsabdichtung (max. 4 Wochen) eingesetzt werden. Es ist eine Mindestdachneigung von 2 % einzuhalten. Es darf kein stehendes Wasser auf der Dachfläche verbleiben. Die Behelfsabdichtung ist an eine dem Objekt in ihrer Leistungsfähigkeit angepasste Dach- und Notentwässerung anzuschließen.
