SikaSeal®-662 Fire Collar
Brandschutz-Rohrmanschette
SikaSeal®-662 Fire Collar ist eine Brandschutz-Rohrmanschette für die Abschottung brennbarer Rohre als Einzelrohrdurchführung durch Brandschutzwände und -decken.
- Installation bei wand- und deckendurchgeführten brennbaren Rohren bis zu einem Außendurchmesser von 630 mm U/U (offen/offen) geprüft
- Einseitige Installation bei Wanddurchführung brennbarer Rohre bis zu 110 mm Außendurchmesser zugelassen
- Wahlweise Installation an der Deckenober- oder Deckenunterseite bei Deckendurchführung brennbarer Rohre bis zu 110 mm Außendurchmesser zugelassen
- SikaSeal®-662 Fire Collar 50, 63, 75, 90 und 110 können bei wand- oder deckendurchgeführten brennbaren Rohren von bis zu zwei Rohrgroßen kleiner installiert werden
- SikaSeal®-662 Fire Collar 125, 140, 160, 180, 200, 225 und 250 können an wand- oder deckendurchgeführten brennbaren Rohren mit einer Rohrgröße kleiner installiert werden
- SikaSeal®-662 Fire Collar 110 kann zur gleichzeitigen Abschottung von zwei wand- oder deckendurchgeführten brennbaren Rohren mit einem Außendurchmesser von 50 mm verwendet werden
- SikaSeal®-662 Fire Collar 250 kann zur gleichzeitigen Abschottung von drei wand- oder deckendurchgeführten brennbaren Rohren mit einem Außendurchmesser von bis zu 75 mm verwendet werden
- SikaSeal®-662 Fire Collar 250 kann zur gleichzeitigen Abdichtung von zwei wand- oder deckendurchgeführten brennbaren Rohren mit einem Außendurchmesser von bis zu 110 mm verwendet werden
- Wand- oder deckendurchgeführte brennbare Rohre mit einem Außendurchmesser bis 160 mm können mit einer brennbaren Isolierung abgeschottet werden
- Hohe Beständigkeit gegen Alterung
- Wasser- und witterungsbeständig
Anwendung
- Konzipiert für die Abschottung brennbarer Rohre bis zu einem Außendurchmesser von 630 mm
- Für Innen- und Außenanwendung
Vorteile
- Installation bei wand- und deckendurchgeführten brennbaren Rohren bis zu einem Außendurchmesser von 630 mm U/U (offen/offen) geprüft
- Einseitige Installation bei Wanddurchführung brennbarer Rohre bis zu 110 mm Außendurchmesser zugelassen
- Wahlweise Installation an der Deckenober- oder Deckenunterseite bei Deckendurchführung brennbarer Rohre bis zu 110 mm Außendurchmesser zugelassen
- SikaSeal®-662 Fire Collar 50, 63, 75, 90 und 110 können bei wand- oder deckendurchgeführten brennbaren Rohren von bis zu zwei Rohrgroßen kleiner installiert werden
- SikaSeal®-662 Fire Collar 125, 140, 160, 180, 200, 225 und 250 können an wand- oder deckendurchgeführten brennbaren Rohren mit einer Rohrgröße kleiner installiert werden
- SikaSeal®-662 Fire Collar 110 kann zur gleichzeitigen Abschottung von zwei wand- oder deckendurchgeführten brennbaren Rohren mit einem Außendurchmesser von 50 mm verwendet werden
- SikaSeal®-662 Fire Collar 250 kann zur gleichzeitigen Abschottung von drei wand- oder deckendurchgeführten brennbaren Rohren mit einem Außendurchmesser von bis zu 75 mm verwendet werden
- SikaSeal®-662 Fire Collar 250 kann zur gleichzeitigen Abdichtung von zwei wand- oder deckendurchgeführten brennbaren Rohren mit einem Außendurchmesser von bis zu 110 mm verwendet werden
- Wand- oder deckendurchgeführte brennbare Rohre mit einem Außendurchmesser bis 160 mm können mit einer brennbaren Isolierung abgeschottet werden
- Hohe Beständigkeit gegen Alterung
- Wasser- und witterungsbeständig
Verpackung
Karton enthält 1 Brandschutzmanschette (zwei Halbschalen mit Fixierungsschrauben und Wand-/Deckenbefestigungsklammern)
Produktdetails
PRÜFZEUGNISSE
-
Deutsche Bauartgenehmigung (aBG) Z-19.53-2646
-
Schweizer VKF-Bauartzulassung Nr. 13837 und Nr. 10661
-
Europäische Bauartklassifizierung nach EN 13501-2
-
Europäische Technische Bewertung ETA beantragt
Aufbau

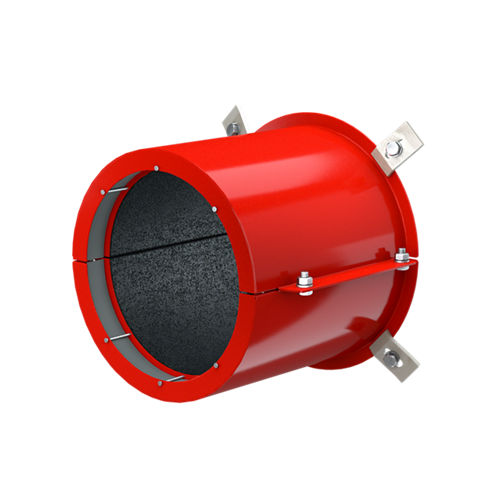

SikaSeal®-662 Fire Collar ist eine rot lackierte Stahlblechmanschette mit dämmschichtbildender Einlage und mechanischem Verschluss.
Lagerfähigkeit
Keine Beschränkungen
Lagerbedingungen
Kartone trocken lagern. Keine Einschränkungen der Lagertemperaturen.
Abmessungen
Standardgrößen
| SikaSeal®-662 | Außenrohr- durchmesser | A, B, C, D in mm | Befestigungspunkte |
| Fire Collar 50 | 50 mm | 53, 75, 65, 10 | 3 (V1) |
| Fire Collar 63 | 63 mm | 66, 88, 75, 10 | 3 (V1) |
| Fire Collar 75 | 75 mm | 78, 100, 85, 10 | 3 (V1) |
| Fire Collar 90 | 90 mm | 93, 125, 105, 10 | 3 (V1) |
| Fire Collar 110 | 110 mm | 113, 155, 115, 10 | 4 (V1) |
| Fire Collar 125 | 125 mm | 128, 170, 125, 10 | 4 (V1) |
| Fire Collar 140 | 140 mm | 143, 185, 140, 10 | 4 (V1) |
| Fire Collar 160 | 160 mm | 163, 205, 150, 10 | 4 (V1) |
| Fire Collar 180 | 180 mm | 183, 225, 190, 15 | 5 (V1) |
| Fire Collar 200 | 200 mm | 203, 245, 230, 15 | 6 (V2) |
| Fire Collar 225 | 225 mm | 228, 270, 255, 15 | 6 (V2) |
| Fire Collar 250 | 250 mm | 253, 295, 285, 15 | 6 (V2) |
| Fire Collar 280 | 280 mm | 283, 325, 315, 15 | 6 (V2) |
| Fire Collar 315 | 315 mm | 318, 360, 335, 15 | 6 (V2) |
| Fire Collar 355 | 355 mm | 358, 420, 390, 15 | 6 (V2) |
| Fire Collar 400 | 400 mm | 403, 475, 440, 15 | 6 (V2) |
Sondergrößen auf Anfrage
| SikaSeal®-662 | Außenrohr- durchmesser | A, B, C, D in mm | Befestigungspunkte |
| Fire Collar 450 | 450 mm | 455, 539, 745, 67 | 12 (V3) |
| Fire Collar 500 | 500 mm | 505, 589, 745, 67 | 12 (V3) |
| Fire Collar 560 | 560 mm | 565, 649, 745, 67 | 12 (V3) |
| Fire Collar 630 | 630 mm | 638, 752, 799, 72 | 14 (V3) |
Brandverhalten
Bei Hitzeeinwirkung wird das erweichende brennbare Rohr durch den hohen Ausdehnungsdruck des intumeszierenden Materials des Inlays zusammengepresst und der mechanische Verschluss aktiviert. Der Querschnitt des Rohres wird in kürzester Zeit verschlossen. Dadurch werden Feuer, Rauch und Gase am Durchtritt gehindert. Durch die fortschreitende Ausdehnung des intumeszierenden Materials des Inlays entsteht schnell ein dicker und fester Schaum, der die gesamte Wand- oder Bodendurchführung ausfüllt.
Feuerwiderstand
Siehe Abschnitt „Prüfzeugnisse“ oder wenden Sie sich an Sikas Technischen Service, um weitere Informationen zu erhalten.
